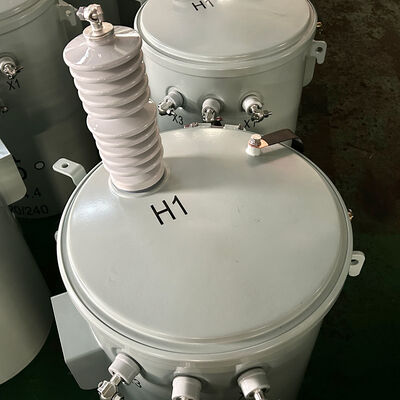

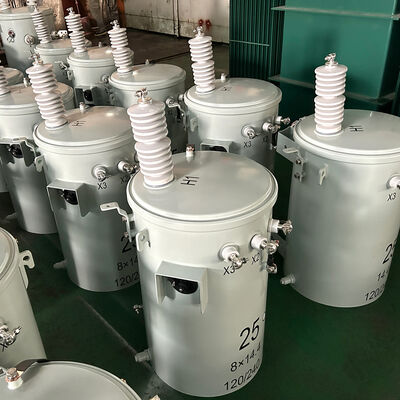

Transformateur à pile monté à 25kva Transformateur de puissance immergé dans l'huile 13.85KV CSA C2.2-06 Standard

Nom De Marque:	WINLEY
Numéro De Modèle:	J-25/13.85
Nombre De Pièces:	1 unité
Prix:	$1000-$10000
Détails De L'emballage:	caisse en contreplaqué
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

UL/cUL, CE, ISO

Type de transformateur:

Transformateur monté sur poteau

Taper:

Type classique

Capacité:

25 KVA

Tension primaire:

13856GrdY/8000

Tension secondaire:

120/240

Méthode de refroidissement:

Matériau d'enroulement:

Aluminium

Standard:

CSA C2.2-06/CSA 802

Capacité d'approvisionnement:

1000set / mois

Description du produit

Transformateur à pile monté à 25kva Transformateur de puissance immergé dans l'huile 13,85KV CSA C2.2-06 Standard cCertifié UL

Le transformateur à poteau monophasé de 25 kVA de Winley Electric est une solution compacte et robuste conçue pour les besoins de distribution aérienne canadienne.CUL certifié selon les normes canadiennes et nord-américaines et garanti par une promesse de livraison de 30 jours, cette unité répond aux exigences des services publics et des entrepreneurs en matière de fiabilité, de conformité au code et de rapidité de traitement.

Transformateur à pile monté à 25kva Transformateur de puissance immergé dans l'huile 13.85KV CSA C2.2-06 Standard 0

Certificat UL et CUL du transformateur à poteau de Winley Electric

Certification UL certification cUL

Principales spécifications

Type: monté sur un poteau (conventionnel)
Capacité: 25 kVA
Phase: en une seule phase
Voltage primaire: 13,856 V GrdY/8,000 (Wye au sol)
Voltage secondaire: 120/240 V (polarité additive, groupe vecteur Ii6)
Bouches primaires: classe 15 kV, porcelaine BIL 95 kV
Terminal secondaire: (3) classe 1,2 kV, BIL 30 kV à deux trous
Échangeur de robinets: hors circuit, plage ±2 × 2,5%
Le refroidissement: ONAN
Fréquence: 60 Hz
Classe d'isolation: A (105 °C), élévation de température à 65 K
Perte: sans charge 104 W; charge (85 °C) 377 W
Impédance: 1,5 à 3,0%
Enroulements: aluminium/aluminium; noyau: acier au silicium
Fluide isolant: huile minérale; réservoir: acier revêtu (gris 5BG de Munsell)
Les dimensions (environ): 510 × 590 × 1100 mm; Poids ≈ 240 kg
Service: à l'extérieur, à une altitude ≤ 1000 m
Normes: CSA C22.2 (CSA C2.2‐06/CSA 802) certifié CUL

Dessin technique

Transformateur à pile monté à 25kva Transformateur de puissance immergé dans l'huile 13.85KV CSA C2.2-06 Standard 4

Résumé des avantages

CUL certifié pour l'acceptation et la conformité de sécurité au Canada
Livraison de 30 jours de pointe pour répondre aux délais serrés et aux besoins d'urgence
Conception compacte et durable pour un montage simple des poteaux et une réduction du temps de travail
Faibles pertes et matériaux éprouvés pour une durée de vie efficace et longue
Appareils pour la régulation de la tension

Les spécifications

Transformateur immergé dans l'huile monophasique de 10kva à 333kva
Capitalité nominale (kVA)	Très haut	Le débit de courant est supérieur ou égal à:	Symbole de connexion	La norme	Impédance de court-circuit (%)	Efficacité
	Voltage (v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0, II6	Les équipements électroniques	10,8 à 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

Processus de production

Transformateur à pile monté à 25kva Transformateur de puissance immergé dans l'huile 13.85KV CSA C2.2-06 Standard 5

Transformateur à pile monté à 25kva Transformateur de puissance immergé dans l'huile 13.85KV CSA C2.2-06 Standard 6
