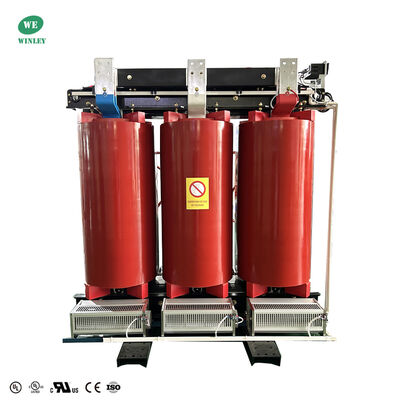

2500kva Cast Coil Transformer 22kv To 433v Dry Type Epoxy Resin Electrical Power Transformers

Toutes Les Catégories

Transformateur monté sur une plate-forme en trois phases

Transformateur monté sur un poteau

transformateur à bobine coulée

Transformateur d'isolement d'UPS

Transformateur triphasé d'isolement

Transformateur médical d'isolement

Transformateur industriel de contrôle

Transformateur de contrôle monophasé

Transformateur toroïdal d'isolement

Transformateur de puissance d'E-I

Transformateur automatique triphasé

Régulateur de tension triphasé

Réacteur triphasé

Nous contacter

Mr. Steven

steven@winley-electric.com

86-18650108051

Contactez-nous maintenant

2500kva Cast Coil Transformer 22kv To 433v Dry Type Epoxy Resin Electrical Power Transformers

Nom De Marque:	WINLEY
Numéro De Modèle:	SCB10-2500/22
Nombre De Pièces:	1Unité
Prix:	$5000-$100000
Détails De L'emballage:	caisse en contreplaqué
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Taper:

transformateur à bobine coulée

Capacité nominale:

2500kva

Tension primaire:

22000V

Tension secondaire:

Méthode de refroidissement:

AN/AF

Classe d'isolation:

F (155 ℃)

Augmentation de la température:

Standard:

AS60076

Capacité d'approvisionnement:

1000set / mois

Mettre en évidence:

2500kva Cast Coil Transformer

Epoxy Resin Cast Coil Transformer

Description du produit

2500kva Cast Coil Transformer 22kv To 433v Dry Type Epoxy Resin Electrical Power Transformers AS60076 Standard

Cast coil transformers are the ideal solution for voltage distribution in harsh environments with airborne dust or high humidity. The windings are vacuum-cast into a solid block of epoxy resin, providing the highest level of protection for the windings.

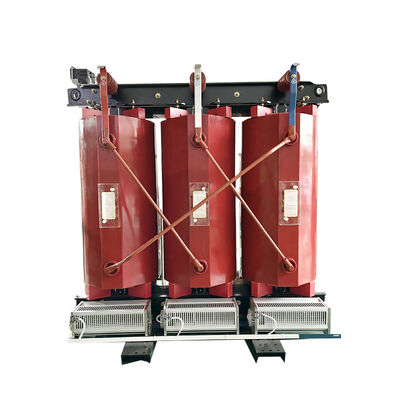

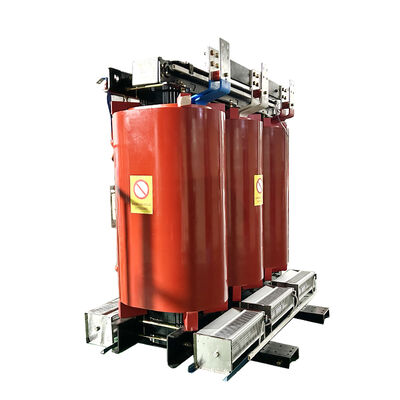

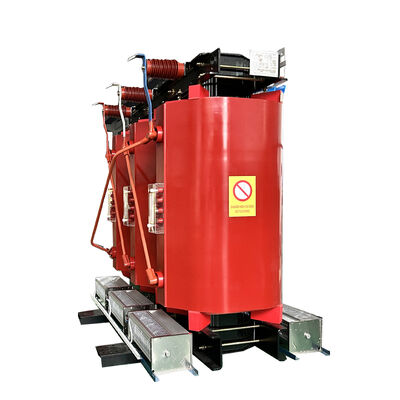

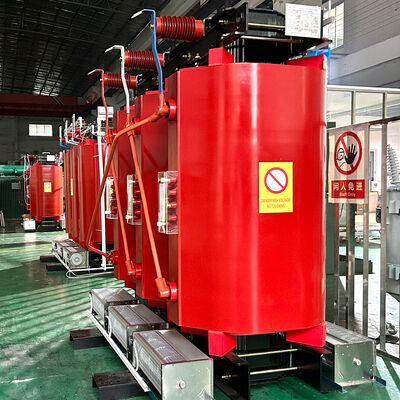

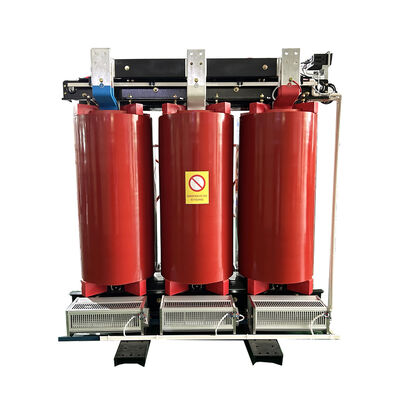

Product Photos

2500kva Cast Coil Transformer 22kv To 433v Dry Type Epoxy Resin Electrical Power Transformers 0

2500kva Cast Coil Transformer 22kv To 433v Dry Type Epoxy Resin Electrical Power Transformers 1

2500kva Cast Coil Transformer 22kv To 433v Dry Type Epoxy Resin Electrical Power Transformers 2

winley electric’s cast coil transformers are designed, built, and tested in accordance with the highest industry standards including NEMA, ANSI, DOE, AS60076,and IEEE as applicable.

Main data

No.	Particulars	Unit	Specification	Remark
1	Type	~	cast resin, dry type
2	Rated capacity	kVA	2500
3	No. of Phase	~	3
4	Primary voltage	V	22000	Delta
5	Secondary voltage	V	433	Wye
6	Tapping type	~	off-circuit tapping
7	Tapping type	%	±2*2.5%
8	Cooling method	~	AN/AF
9	Rated frequency	Hz	50
10	Vector group	~	Dy1
11	Insulation class	~	F
12	Temperature rise	K	100
13	Standard	~	AS60076

Technical drawings

2500kva Cast Coil Transformer 22kv To 433v Dry Type Epoxy Resin Electrical Power Transformers 3

Features

Self Cooled (AN/AF)
50/60Hz
Aluminum/copper Windings
100°C Temperature Rise
Primary taps +/-2 x 2.5%
Terminal Bus Stubs Suitable For Cables
NEMA 2, 3R, 4, 4X Enclose
Dial or Digital Thermometers
Anti-Condensation Strip Heaters
Anti-Vibration mounting to reduce transformer hum (sound level)
Distribution, Intermediate or Station Class Surge Arresters
Provision for Buss Duct Entry
Fully Insulated Buss
Mimic Buss

2500kva Cast Coil Transformer 22kv To 433v Dry Type Epoxy Resin Electrical Power Transformers 4

Cast Coil Transformer Benefits

Low to no maintenance
Self-extinguishing insulation system
Can be used in a variety of environments
Overload capable and fan options for extra cooling
Lower installation costs than oil-filled transformers

Production process

2500kva Cast Coil Transformer 22kv To 433v Dry Type Epoxy Resin Electrical Power Transformers 5

2500kva Cast Coil Transformer 22kv To 433v Dry Type Epoxy Resin Electrical Power Transformers 7
