Transformateur de puissance de sous-station de 2000kva ONAF Passer de 34,5kv à 480v Transformateur de sous-station électrique

Nom De Marque:	WINLEY
Numéro De Modèle:	S-2000/35
Nombre De Pièces:	1 unité
Prix:	$5000-$150000
Détails De L'emballage:	caisse en contreplaqué
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Taper:

transformateur de sous-station

Capacité:

2000/2300/2576 KVA

Tension primaire:

34500Y/19920

Tension secondaire:

480Y/277

Classe de refroidissement:

Onan / onaf

Augmentation de la température:

55/65K

Groupe de vecteur:

YnYn0

Standard:

ANSI/IEEE C57.12.00

Capacité d'approvisionnement:

500set / mois

Mettre en évidence:

Transformateur de puissance de sous-station de 2000kva

Transformateur ONAF à descente de 34

5 kW

Description du produit

Transformateur de puissance de sous-station de 2000kva ONAF Passer de 34,5kv à 480v Transformateur de sous-station électrique

Récapitulatif

Une sous-station est un nœud critique d'un réseau électrique qui facilite la transmission et la distribution d'électricité.autres appareils de détection des ondesLeur objectif principal est d'ajuster les niveaux de tension, d'orienter le flux d'énergie et d'assurer la stabilité et la sécurité du système.

Photos du produit

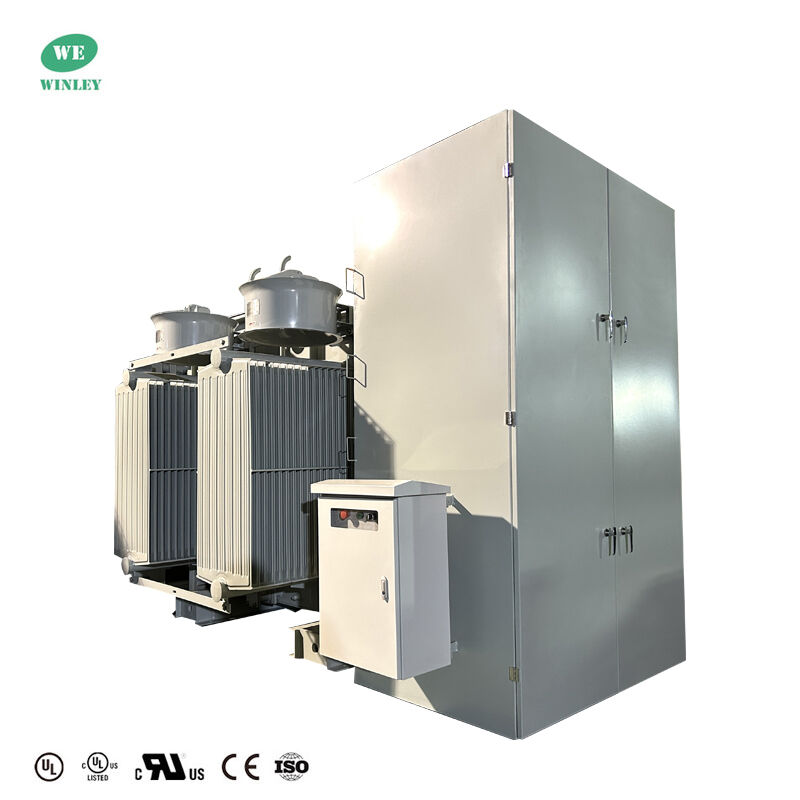

Transformateur de puissance de sous-station de 2000kva ONAF Passer de 34,5kv à 480v Transformateur de sous-station électrique 0

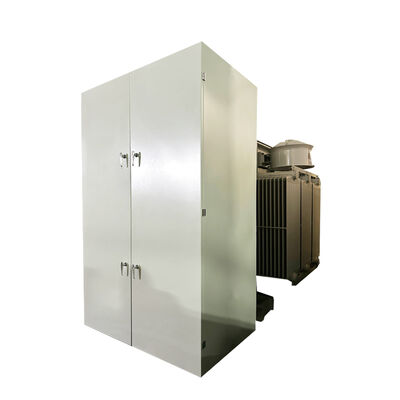

Transformateur de puissance de sous-station de 2000kva ONAF Passer de 34,5kv à 480v Transformateur de sous-station électrique 1

Les transformateurs de sous-station de WINLEY Electric sont conçus pour répondre aux normes ANSI/IEEE et IEC, avec des capacités allant de 150 KVA à 63 MVA et des plages de tension typiquement de 2,4 KV à 69 KV.Ils présentent une faible décharge partielle., faible perte, faible bruit, léger et longue durée de vie.

Principales données

Je ne veux pas.	Nom de l'article	Unité	Les exigences
1	Le type	~	type d'huile
2	Capacité nominale	KVA	Les États membres doivent:
3	Numéro de phase	~	3
4	Voltage primaire	V	34500Y/19920
5	Voltage secondaire	V	480Y/277
6	Plage de détection	~	±2*2.5
7	Méthode de refroidissement	~	Onan/ONAF
8	Fréquence nominale	Hz	60
9	Groupe vecteur	~	Je suis désolé.
10	Classe d'isolation	~	Une
11	Hausse de température	Le K.	55/55 (Fn) /65 (Fn)
12	Impédance	%	6.5
13	Matériau d'enroulement	~	D'aluminium
14	Matériau de base	~	acier au silicium
15	matériau liquide isolant	~	Huile minérale
16	Condition de fonctionnement	~	à l'extérieur

Dessin technique

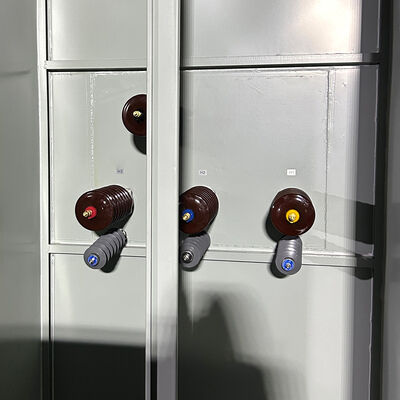

Transformateur de puissance de sous-station de 2000kva ONAF Passer de 34,5kv à 480v Transformateur de sous-station électrique 3

Spécifications standard

Commutateur LBOR
Mesureurs à verrouillage externe, fusibles à baïonnette et commutateur
Le thermomètre à cadran
Écoulement externe verrouillable et soupape d'échantillonnage
Indicateur de niveau de liquide
Indicateur de pression sous vide
Valve de dégagement de pression
Efficacité du DOE 2016
Tout le matériel en acier inoxydable

Caractéristiques facultatives

Mesure avec contact d'alarme
Paquet de ventilateurs
Bi-directionnel (pas à pas) avec écran électrostatique
Connexion de la gorge pour l'accouplement étroit
Valve d'échantillonnage et de drainage extérieur dans boîte verrouillable
Options de montage sur patin
Facteur K jusqu'à K-13
Profondeur de cabine étendue pour permettre les connecteurs T-OP
Double tension
FR3
Système de conservation de l'huile de gaz inerte (haute tension)
Le groupe de ventilateurs (haute tension)

Le produit doit être présenté dans les conditions suivantes:

Capacité nominale	Haute tension	Basse tension	Symbole de connexion	Indépendance du court-circuit	Perte sans charge	Perte de charge	Dimension	Le poids
(kVA)	(KV)	(V)		(en %)	(W)	(W)	Je ne sais pas.(mm)	(en kg)
800	4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV ou autres	Pour les appareils à commande numérique Pour les appareils à commande numérique 600 V Pour les appareils électroniques Pour les appareils électroniques Pour l'électricité ou autres	Dyn1 Je veux bien. Dyn11 Nombre d'heures Je vous en prie. ou autres	2.7 3.1 4.35 5.75 6	980	9350	106015001780	2050
1000					1160	11500	108515701800	2450
1250					1380	13900	116016101890	2900
1600					1660	16600	119016301950	3400
2000					2030	18300	126017002090	4100
2500					2450	19600	115021502250	4750
3000					3240	26500	190026002150	6500
5000					4500	27000	250022103180	9500
7500					7200	32000	366031005100	13600
10000					8500	35500	383026402216	15800

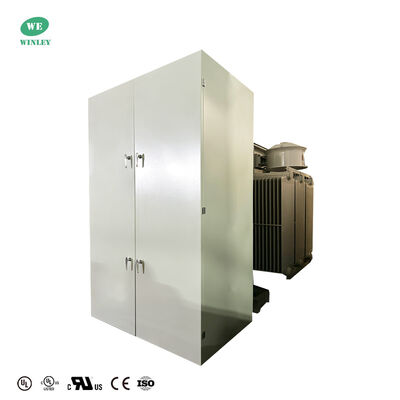

Transformateur de puissance de sous-station de 2000kva ONAF Passer de 34,5kv à 480v Transformateur de sous-station électrique 4

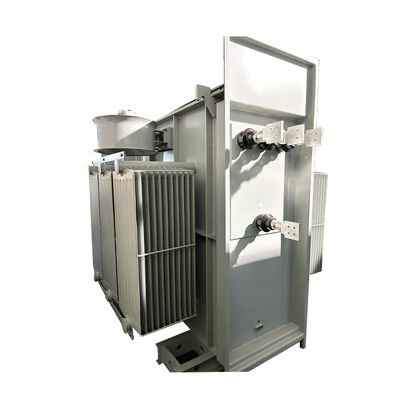

Transformateur de puissance de sous-station de 2000kva ONAF Passer de 34,5kv à 480v Transformateur de sous-station électrique 5
