Transformateur à trois phases monté sur un tampon de 1500kva rempli d'huile à basse tension 480V à 240V Transformateurs d'alimentation électrique avant en direct

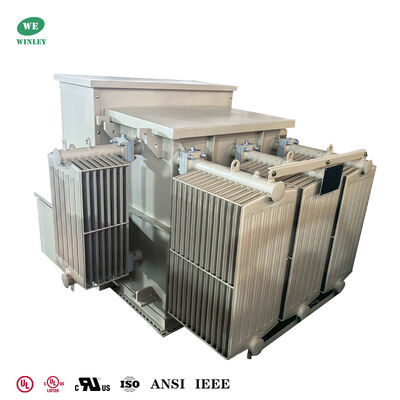

Ce transformateur immergé dans l'huile de 1500 kVA, à trois phases, monté sur un tampon, est conçu selon les normes nord-américaines IEEE/ANSI avec une puissance primaire de 480 V et une puissance secondaire de 416 Y/240 V.Il est équipé d'huile d'ester ignifuge FR3 et d'enroulements en cuivre.

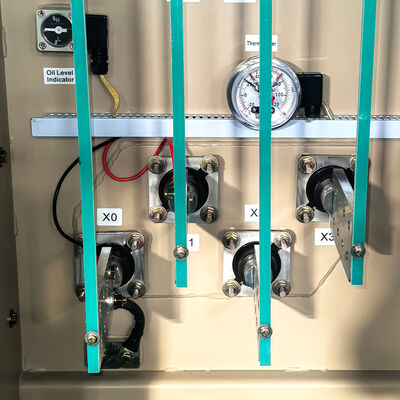

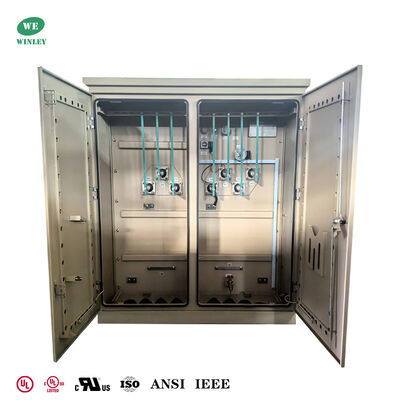

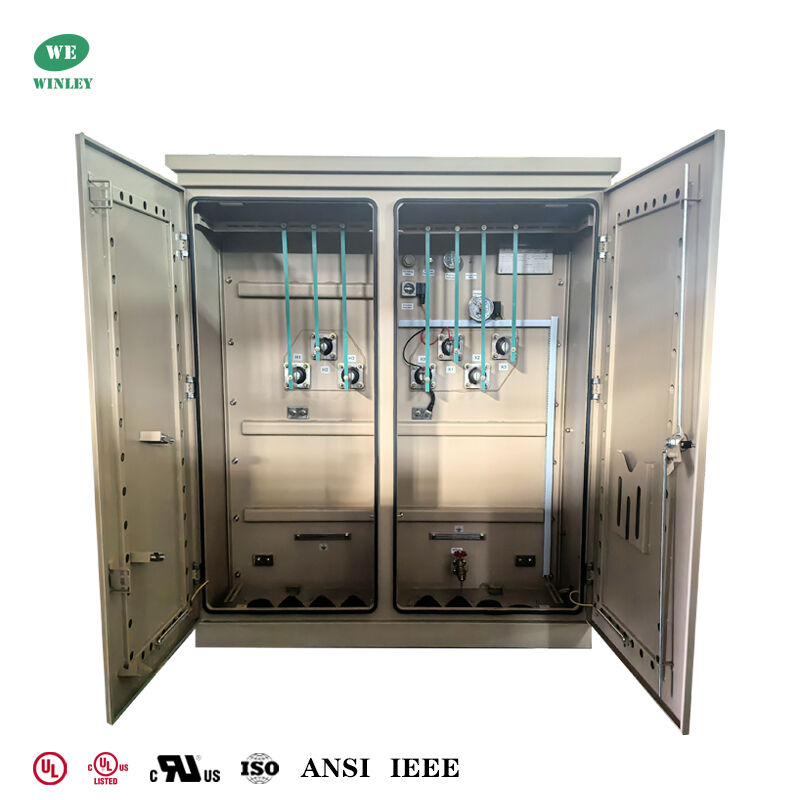

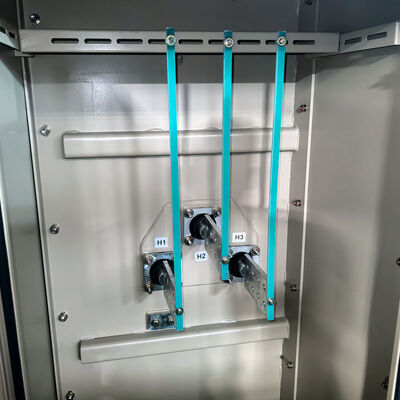

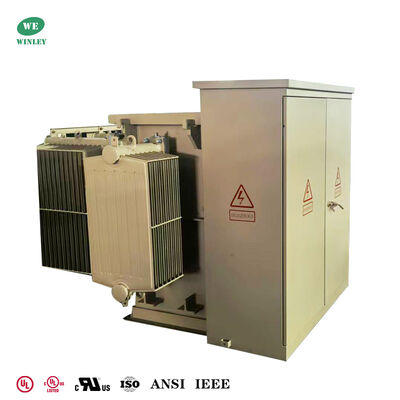

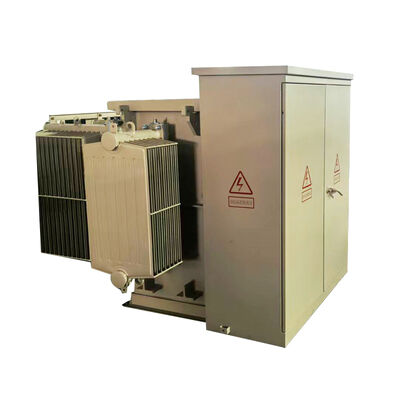

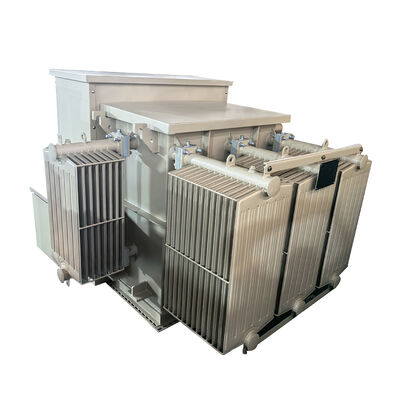

Photos de l'usine du produit

Les transformateurs triphasés de Winley Electric® pour le marché nord-américain sont certifiés UL et cUL, offrant des solutions d'alimentation fiables et de haute qualité soutenues par une vaste expérience régionale.

Dessin technique

Le transformateur triphasé plonge l'interrupteur de charge et le fusible sur le côté haute tension du transformateur avec le noyau et les enroulements du transformateur dans le même réservoir d'huile,présente les avantages d'une structure avancée, des performances fiables, des économies d'énergie et une réduction de la consommation, une utilisation flexible, une forte adaptabilité et des avantages économiques.

Principales données

Caractéristiques standard

• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.
• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après ouverture de la porte basse tension.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.
• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.
• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus et au-dessous de la capacité nominale.
• Un trou de main de 10 x 18 (ou 14 x 25) dans le couvercle du réservoir du transformateur.
• Peint en vert olive.
• Conçu, fabriqué et testé conformément aux dernières normes ANSI
