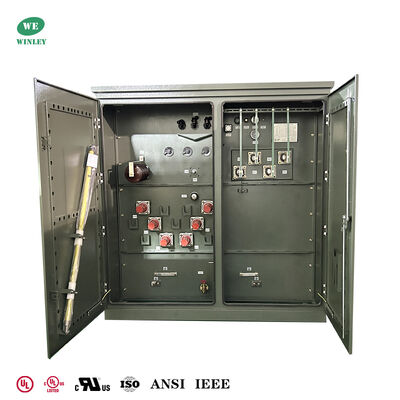

1500 KVA Transformateur à plateau en trois phases avec 7 niveaux de déconnexion, adaptation à plusieurs tensions et mise à la terre

Nom De Marque:	WINLEY
Numéro De Modèle:	ZGS-1500/35
Nombre De Pièces:	1 unité
Prix:	$5000-$150000
Détails De L'emballage:	caisse en contreplaqué
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

UL/cUL,CE,ISO

Type de transformateur:

Transformateur monté sur le coussin

Phase:

Triphasé

Type d'alimentation:

Flux en boucle

Capacité:

1500 KVA

Tension primaire:

34.5KV

Tension secondaire:

208y / 120

Classe de refroidissement:

Onan; Caché

Notes d'efficacité:

DOE 2016, CSA, ANSI/IEEE

Capacité d'approvisionnement:

1000set / mois

Mettre en évidence:

Transformateur sur socle à 7 niveaux de prises hors tension

Transformateur immergé dans l'huile à adaptation multi-tension

Transformateur triphasé à traversée en porcelaine de mise à la terre

Description du produit

1500kVA Transformateur à trois phases monté sur le plateau d'alimentation à l'huile immergée 34500v à 208v 120v Transformateur à plateau avant mort

Le transformateur à plaquette à trois phases de 1500 kVA de WINLEY est un équipement de distribution d'énergie haute performance conçu pour une transmission d'électricité efficace et fiable.

En adoptant une structure d'alimentation en boucle, il convient aux scénarios d'installation intérieurs et extérieurs, répondant aux besoins en alimentation électrique de diverses zones industrielles, commerciales et résidentielles.

Son adaptation polyvalente à plusieurs tensions, une stricte conformité avec les normes internationales ANSI, une certification UL/cUL faisant autorité,et une boîte de porcelaine de mise à la terre dédiée pour une sécurité accrue - qui ensemble en font un choix privilégié pour les systèmes de distribution d'énergie modernes qui exigent la sécurité, compatibilité et fiabilité.

Principales spécifications techniques

Je ne veux pas.	Détails	Unité	Spécification
1	Le type	~	monté sur le tampon, alimentation en boucle
2	Capacité nominale	KVA	1500
3	Numéro de phase	~	3
4	Voltage primaire	V	34500
4	Bouches primaires	~	(6) 35KV classe 200A Boussin de cuivre à une pièce + (1) H0 Boussin de porcelaine
4	Le projet de loi	KV	150
5	Voltage secondaire	V	208Y/120
5	Bouches secondaires	~	(4) épée à 10 trous
5	Le projet de loi	KV	30
6	Type de prise	~	hors circuit
7	Plage de détection	V	36200, 35360, 34500, 33640, 33000, 32175, et 31350
8	Méthode de refroidissement	~	Onan
9	Fréquence nominale	Hz	60
10	Groupe vecteur	~	Dyn1
11	Classe d'isolation	~	Une
12	Hausse de température	°C	65/60 (huile d'enroulement/huile de dessus)

Dessin technique

Configuration standard

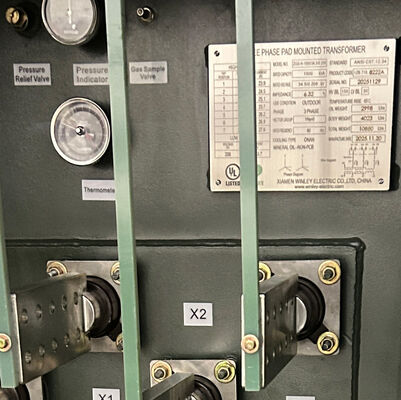

Le transformateur est équipé d'un ensemble complet d'accessoires pour assurer un fonctionnement sûr et stable, notamment:
Commutateur de freinage à deux positions
Drainage avec soupape d'échantillonnage du côté HV (haute tension)
Témpéromètre
Indicateur de niveau de liquide
Testeur de pression sous vide
Ventilateur de soulagement de pression
Fuseau à baïonnette et fusible limitant le courant du côté HV
36 KV sous arrêt d'huile avec interrupteur ISO
Terminal de mise à la terre dédié correspondant à la boîte en porcelaine de mise à la terre H0: assure une connexion étroite avec la boîte, réduit la résistance au contact,et garantit une mise à la terre continue et fiable.

Principales caractéristiques du produit

L'un des avantages les plus importants de ce transformateur est sa plage de prise hors circuit à 7 niveaux (36200V, 35360V, 34500V, 33640V, 33000V, 32175V, 31350V).Cette large plage de tension permet à l'équipement de s'adapter de manière transparente à différentes fluctuations de tension du réseau et à divers scénarios d'application - que ce soit pour les parcs industriels à forte demande de tension, les centres commerciaux nécessitant une alimentation stable en moyenne tension ou les zones résidentielles ayant des besoins standard en basse tension.La conception de couplage hors circuit assure un réglage de tension sûr et pratique sans interrompre l'alimentation électrique globale, améliorant considérablement la flexibilité et l'applicabilité du transformateur dans des environnements complexes du réseau électrique.

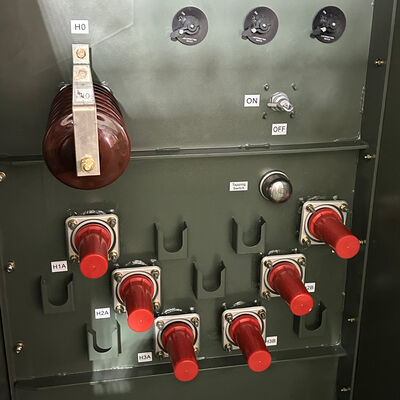

Amélioration de la sécurité grâce à la mise à la terre de la coque en porcelaine

La boîte en porcelaine dédiée à la mise à la terre H0 est un élément clé de sécurité, avec une protection multicouche:
Isolation supérieure: céramique de haute pureté, résistance ≥ 1000MΩ (25°C), isole les bornes pour éviter les courts-circuits.
Forte adaptabilité: revêtement antipollution, résistant aux éléments agressifs, stable à -40 °C ~ 85 °C / humidité ≥ 95%.
Connexion fiable: trou intérieur de précision correspondant aux bornes en cuivre, résistance ≤ 0,01Ω, décharge rapide de courant de défaut.
Longue durée de vie: céramique (résistant à l'usure/au vieillissement, UL94 V-0), ≥ 20 ans de service, réduit les coûts de maintenance.

Spécifications détaillées

Puissance nominale (KVA)	Le niveau de tension est supérieur au niveau de la tension.	Basse tension (V)	Perte en l'absence de charge (W)	Perte de charge (W)	Taille de l'appareil	Profondeur (mm)	Largeur (mm)	Poids (kg)	Poids (lb)
75 KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ou autres	Les émissions de dioxyde de carbone dans l'atmosphère doivent être mesurées en fonction de la température de l'air.	180	1250	1430	910	1930	645	1422
150 KVA	Comme ci-dessus	Comme ci-dessus	280	2200	1530	980	1510	989	2180
300 KVA	Comme ci-dessus	Comme ci-dessus	480	3650	1680	1080	1660	1415	3119
500 KVA	Comme ci-dessus	Comme ci-dessus	680	5100	1790	1160	1810	1905	4200
750 KVA	Comme ci-dessus	Comme ci-dessus	980	7500	2030	1300	2030	2755	6074
Des émissions de CO2	Comme ci-dessus	Comme ci-dessus	1150	10300	1854	1549	1651	3235	7132
Pour les appareils électroniques	Comme ci-dessus	Comme ci-dessus	1640	14500	2150	1570	2210	5835	12864
Pour l'aéronef	Comme ci-dessus	Comme ci-dessus	2160	20645	2220	1600	2380	6430	14175
2500 KVA	Comme ci-dessus	Comme ci-dessus	2680	23786	2330	1650	3070	8865	19544
3 000 KVA	Comme ci-dessus	Comme ci-dessus	3300	30300	2460	1850	3260	11300	24912
3735 KVA	Comme ci-dessus	Comme ci-dessus	4125	37875	2680	2060	4080	14400	31746

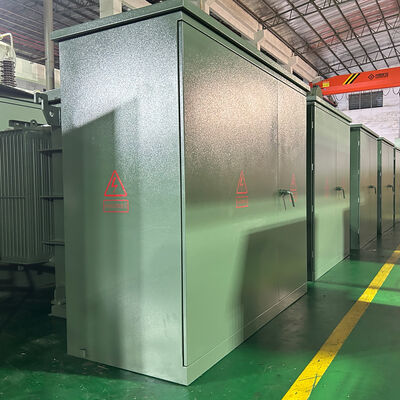

Processus de production
