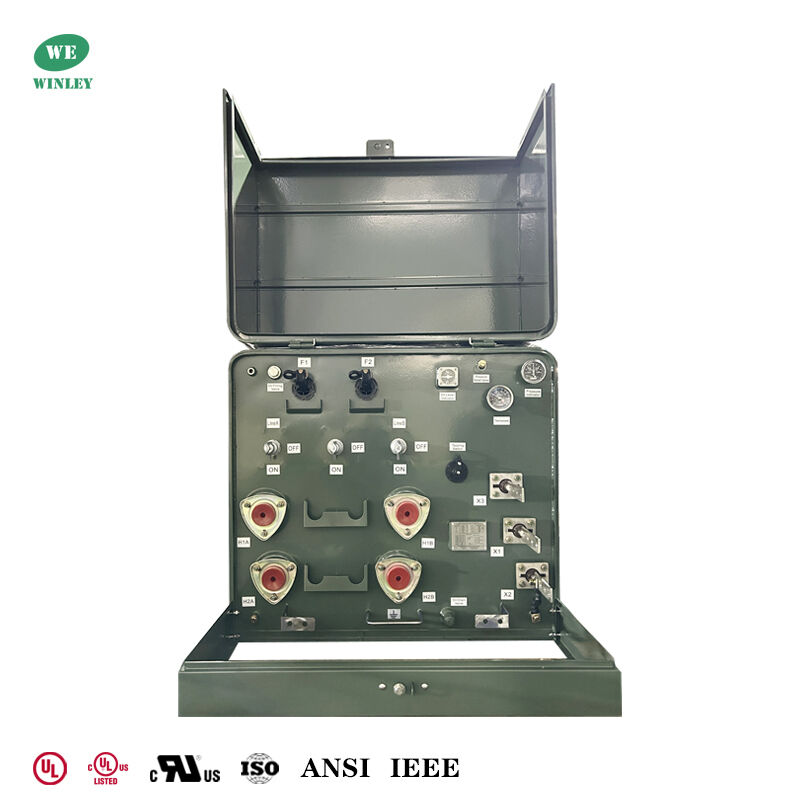

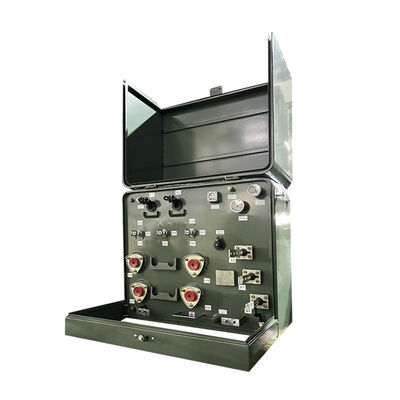

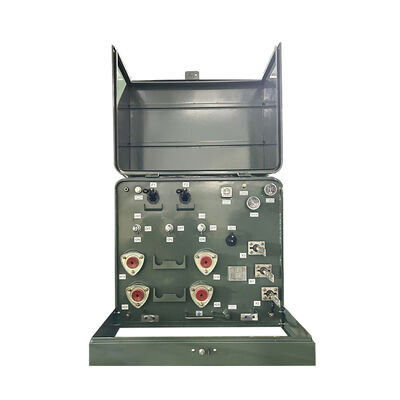

Transformateur monophasé sur socle de 25 kVA, 13,2 kV à 240 V, avec cuve en acier inoxydable 304

Nom De Marque:	WINLEY
Numéro De Modèle:	ZGD-25/13.2
Nombre De Pièces:	1 unité
Prix:	$1000-$10000
Détails De L'emballage:	caisse en contreplaqué
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

UL/cUL, ISO

Document:

Type de transformateur:

Transformateur monté sur le coussin

Capacité:

25kVA

Tension primaire:

13200V ou personnalisé

Tension secondaire:

120 / 240V

Classe de refroidissement:

KNAN; auto-refroidi

Réservoir:

Acier inoxydable 304

Efficacité:

99,00%

Norme d'efficacité (s):

Répond aux normes DOE 2016, répond aux normes ANSI / IEEE

Capacité d'approvisionnement:

1000set / mois

Mettre en évidence:

Transformateur monté sur le tampon de 25 KVA

Transformateur monophasé 13

2 kV à 240 V

Description du produit

Transformateur monophasé sur socle résidentiel 13,2 kV à 240 V, transformateurs de distribution remplis d'huile, réservoir 304 SS

Le transformateur monophasé sur socle WINLEY Electric est conçu en stricte conformité avec les normes internationales telles que les normes IEEE, CSA et DOE, et a obtenu les certifications UL/cUL et autres. Capacité nominale jusqu'à 333 kVA et tension primaire jusqu'à 34,5 kV. Le transformateur monophasé sur socle, avec son aspect vert et simple, peut être utilisé dans les zones résidentielles et les lieux commerciaux.

Principales caractéristiques

Transformateur sur socle de 25 kVA conçu pour une distribution fiable avec un primaire de 13 200 V Delta et un secondaire de 240/120 V
Comprend trois interrupteurs-sectionneurs (LBS) à 2 positions pour une sectionnement flexible et une commutation sous tension sûre

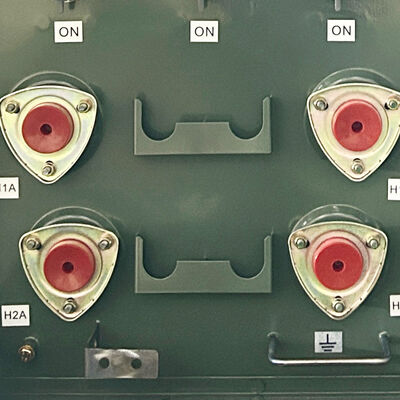

Quatre traversées haute tension pour simplifier les connexions et améliorer l'accessibilité des phases
Le réservoir rempli d'huile en acier inoxydable 304 assure une résistance supérieure à la corrosion, une durée de vie plus longue et un entretien minimal

Spécifications techniques

Paramètre	Valeur
Type de transformateur	Monté sur socle
Phase	Monophasé
Capacité	25 kVA
Groupe vectoriel	II6
Tension primaire	13200V
Tension secondaire	240/120V
Phasor secondaire	Enroulement double monophasé
Fréquence	60 Hz
Élévation de température	65°C
Classe de refroidissement	KNAN ; Refroidissement par convection naturelle
Norme(s) d'efficacité	Conforme aux normes DOE 2016, conforme aux normes ANSI/IEEE
Matériau de l'enroulement	Cuivre
Température ambiante nominale	40°C
Niveau sonore	48 dBA
Matériau du réservoir	Acier inoxydable 304

Procédures d'essai

Tous les transformateurs sont testés en stricte conformité avec la dernière révision des normes ANSI, IEEE et NEMA applicables avec des rapports d'essai.

Test d'étanchéité
Polarité et relation de phase
Résistance
Pertes à vide et courant d'excitation
Pertes en charge et impédance
Tension appliquée
Tension induite
Impulsion d'onde complète
Test de rapport

Spécifications du produit

Puissance nominale (kVA)	Haute tension (kV)	Pertes à vide	Pertes en charge	Hauteur (mm)	Profondeur (mm)	Largeur (mm)	Poids de l'huile (kg)	Poids total (kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ou autres	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Processus de production
