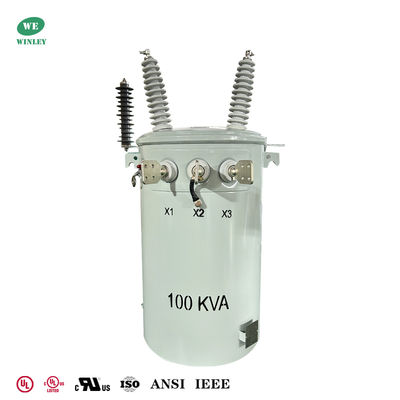

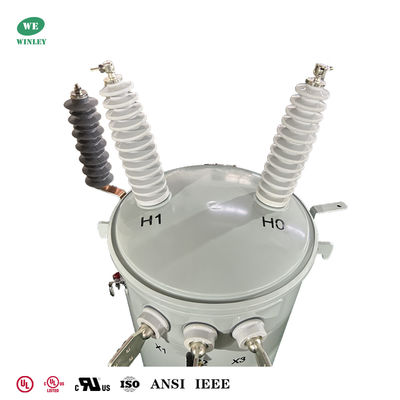

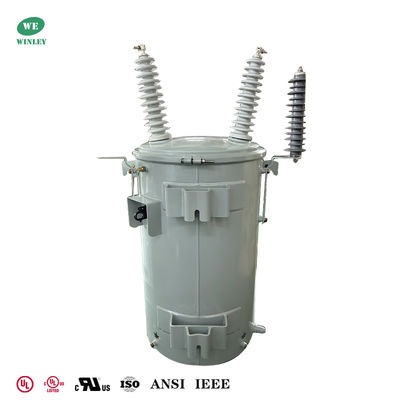

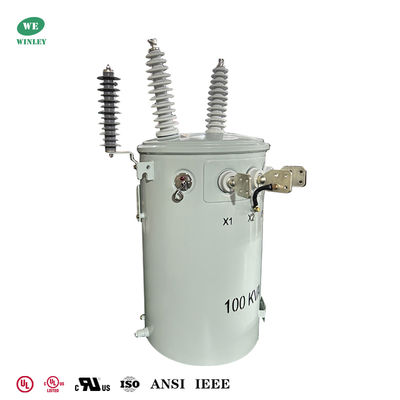

Transformateur sur poteau électrique 100 kVA 34,5 kV à 120 V, transformateurs de distribution à bain d'huile à double enroulement

Nom De Marque:	WINLEY
Numéro De Modèle:	D-100/34. Je vous en prie.5
Nombre De Pièces:	1 unité
Prix:	$1000-$10000
Détails De L'emballage:	caisse en contreplaqué
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

UL/cUL, CE, ISO

Application:

Système de distribution d'énergie

Phase:

Célibataire

Capacité:

100 kva

Tension primaire:

34500Y/19920V

Tension secondaire:

120 / 240V

Augmentation de fréquence:

Classe de refroidissement:

Matériau d'enroulement:

Cuivre

Capacité d'approvisionnement:

1000set / mois

Mettre en évidence:

Transformateur monté sur un poteau de 100 kVA

Transformateur à double enroulement de 34

5 kV à 120 V

Description du produit

Transformateur à pôle d'alimentation 100 Kva 34,5kv à 120v Transformateurs de distribution remplis d'huile à double enroulement

Résumé

Le transformateur de distribution aérienne Winley de 100 kVA est une unité monophasée, remplie de liquide, montée sur un poteau, conçue pour une distribution fiable et efficace dans les réseaux aériens.Construit selon les normes de l'industrie et les exigences d'efficacité du DOE, ce transformateur est idéal pour la distribution résidentielle, commerciale et industrielle légère, le remplacement des unités anciennes et la nouvelle construction où compact,des solutions de montage sur poteau durables sont nécessaires.

Transformateur sur poteau électrique 100 kVA 34,5 kV à 120 V, transformateurs de distribution à bain d'huile à double enroulement 0

Capacité de fabrication et de livraison de Winley

Ligne de produits certifiée UL/cUL: transformateurs de distribution monophasiques de Winley (10333 kVA, jusqu'à 34,5 kV).
Conception multi-normes: Les produits sont conçus pour répondre ou dépasser les normes DOE 2016, IEEE, ANSI, CSA, IEC, NEMA et autres normes applicables.
Capacité de production et de livraison: capacité de livraison mensuelle dépasse 800 unités; livraison rapide standard disponible dans les 4 semaines selon la configuration et la taille de la commande.

Transformateur sur poteau électrique 100 kVA 34,5 kV à 120 V, transformateurs de distribution à bain d'huile à double enroulement 3

Principales données

Type de transformateur	Transformateur de distribution aérienne de type classique
Phases	Une seule phase
Capacité	100 KVA
Voltage primaire	34500GrdY/19920
BIL primaire	125 kV
Voltage secondaire	Pour les appareils à sous-vêtements
Classe de tension secondaire	1Classe de 2 kV
Phasor secondaire	Déplacement à double enroulement en phase unique
BIL secondaire	30 KV
Fréquence	60 Hz
Hausse de température	65°C
Classification de l'isolation	Classe E
Classe de refroidissement	KNAN; auto-refroidi
Normes d'efficacité	Répond aux normes du DOE 2016 et aux normes ANSI/IEEE
Matériau d'enroulement	D'autres métaux
Indice de température ambiante	40°C
Niveau sonore	51 dBA
Efficacité	99Je suis désolé.
Aucune perte de charge (en watts)	+/- 268 W
Perte de charge totale (en watts)	+/- 1 095 W

Le dessin

Transformateur sur poteau électrique 100 kVA 34,5 kV à 120 V, transformateurs de distribution à bain d'huile à double enroulement 4

Pourquoi choisir cette unité

Efficacité élevée: faibles pertes opérationnelles réduisent le coût énergétique du cycle de vie et répondent aux exigences du DOE.
Construction durable: matériaux de qualité (enroulements en cuivre, noyau en acier GO, réservoir résistant à la corrosion) pour une longue durée de vie.
Convient pour le terrain: le manche extérieur du robinet, le couvercle supérieur amovible, le marquage interne du niveau d'huile, le port de vidange et les dispositions de mise à la terre simplifient l'installation et l'entretien.
Certifié et conforme: la certification UL/cUL ainsi que la conformité aux normes générales offrent une confiance pour les services publics et les entrepreneurs.
Disponibilité rapide: Une forte capacité de production et une livraison rapide réduisent les délais de réalisation du projet.

Les spécifications

Transformateur immergé dans l'huile monophasique de 10kva à 333kva
Capitalité nominale (kVA)	Très haut	Le débit de courant est supérieur ou égal à:	Symbole de connexion	La norme	Impédance de court-circuit (%)	Efficacité
	Voltage (v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0, II6	Les équipements électroniques	10,8 à 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

Processus de production

Transformateur sur poteau électrique 100 kVA 34,5 kV à 120 V, transformateurs de distribution à bain d'huile à double enroulement 5

Transformateur sur poteau électrique 100 kVA 34,5 kV à 120 V, transformateurs de distribution à bain d'huile à double enroulement 6

Transformateur sur poteau électrique 100 kVA 34,5 kV à 120 V, transformateurs de distribution à bain d'huile à double enroulement 7
