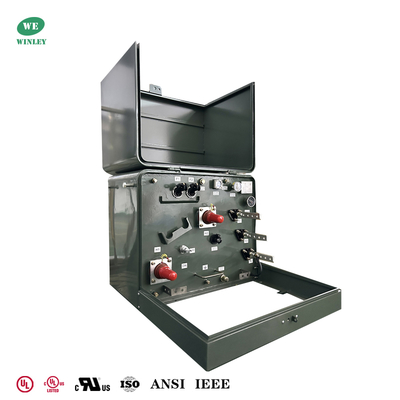

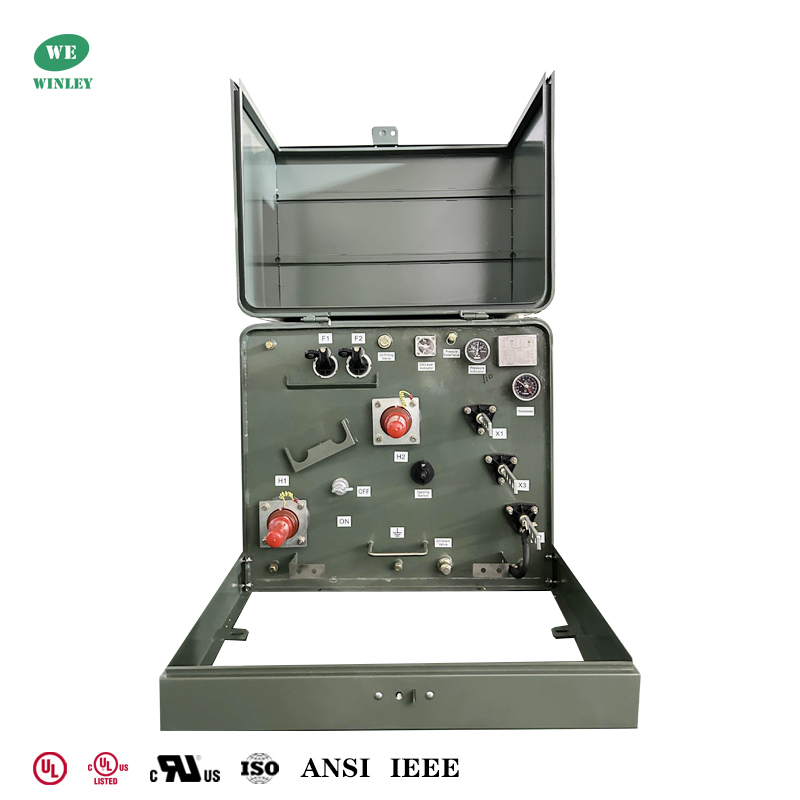

Transformateur monophasé sur socle de 25 kVA, immergé dans l'huile, 34500V vers 120V, transformateur monté au sol MV&HV

Ce transformateur monophasé sur socle de 25 kVA est conçu avec un remplissage liquide pour une alimentation en boucle vers des réseaux triphasés. Avec un primaire de 34500V et un secondaire de 120/240V, il utilise un changeur de prises à 5 positions pour le réglage de la tension. Équipé de connexions primaires à face morte et secondaires à face active, ainsi que d'un sectionneur en charge, il assure un fonctionnement sûr. Utilisant de l'huile biodégradable, il répond à des normes d'efficacité strictes (98,7%), offre un boîtier NEMA 3R résistant aux intempéries et convient à une utilisation en extérieur jusqu'à 3300 pieds. Sa conception à faibles pertes et à faible bruit équilibre fiabilité et respect de l'environnement.

Données principales

Dessin

Fonctionnalité

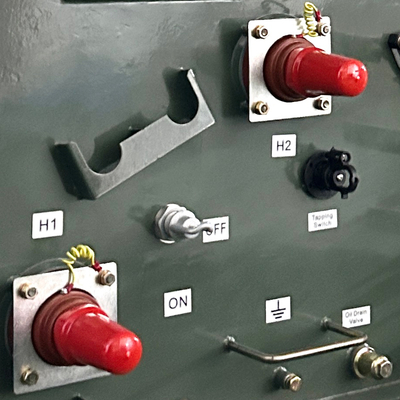

1) Deux puits de traversée haute tension universels à bride externe pour un fonctionnement en boucle ou un puits de traversée à bride externe pour un fonctionnement radial
2) Trois traversées basse tension à bride externe avec des goujons en cuivre filetés, y compris une borne neutre entièrement isolée avec une sangle de mise à la terre amovible
3) Supports de traversée en relief ; Fond de compartiment d'huile encastré
Dispositifs de levage filetés, affleurants en acier inoxydable
4) Dispositif de décharge de pression automatique
5) Huile minérale de qualité électrique avec inhibiteur d'oxydation
6) Capot amovible avec goupilles et barillets de charnière en acier inoxydable résistant à la corrosion
7) Enceinte en acier doux et seuil détachable fixés avec de la quincaillerie en acier inoxydable
8) Support de montage d'accessoires sur le panneau avant ;
9) Surfaces supérieures bombées sur le capot et le compartiment d'huile pour empêcher la rétention d'eau
10) Bouchon de remplissage/niveau d'huile ; Bouchon de vidange d'huile ; Dispositions de mise à la terre du réservoir
11) Ensemble de verrouillage résistant à la corrosion avec boulon de sécurité à tête penta captive, écrou flottant et dispositif de cadenas
12) Désignations de traversée par décalcomanie ou pochoir
13) Plaque signalétique en aluminium anodisé gravée au laser
14) Conforme ou dépasse les normes ANSI, IEEE, NEMA, CSA et DOE en vigueur, le cas échéant

Pourquoi nous choisir

1. Le transformateur monophasé WINLEY a obtenu la certification UL/cUL, avec une capacité de 10 à 333 kVA et une tension allant jusqu'à 34,5 kV
2. Les produits sont conçus selon plusieurs normes et respectent ou dépassent même les normes DOE 2016, IEEE, ANSI, CSA, IEC, NEMA et autres.
3. La capacité de livraison mensuelle est de plus de 800 unités, et une livraison rapide peut être réalisée en moins de 4 semaines.

Spécification

Processus de production

FAQ

1. Q : Puis-je avoir un exemple de commande ?

R : Oui, nous nous félicitons de la commande d'échantillon pour tester et vérifier la qualité.

2. Q : Quel est le délai de livraison ?

R : Temps de production de masse 15-25 jours.

3. Q : Quelle est la durée de la garantie ?

R : 24 mois à partir de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, puis nous fournirons un service gratuit. Selon le nombre de produits, nous fournirons gratuitement des accessoires facilement endommagés. Nous pouvons également fournir un support technique si vous en avez besoin.

4. Q : L'OEM/ODM est-il disponible ?

R : Oui, il l'est ! Nous sommes un fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits en fonction du dessin ou des exigences du client.

Services personnalisés :

a. Couleur personnalisée et fonction spéciale.

b. Boîte personnalisée.

c. Imprimer le logo du client.

d. Vos autres idées sur le produit, nous pouvons vous aider à concevoir et à les mettre en production. Les services personnalisés ci-dessus doivent être confirmés avant la production.

5. Q : Comment contrôler la qualité des produits ?

R : Notre société possède la technologie de base, toutes sortes de produits sont titulaires du certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer les produits selon les dessins. Chaque processus a des instructeurs techniques. Les superviseurs QC inspecteront régulièrement la production. Nous effectuerons des tests de performance des produits pendant la production et des tests de qualité complets lorsque les produits seront terminés.
