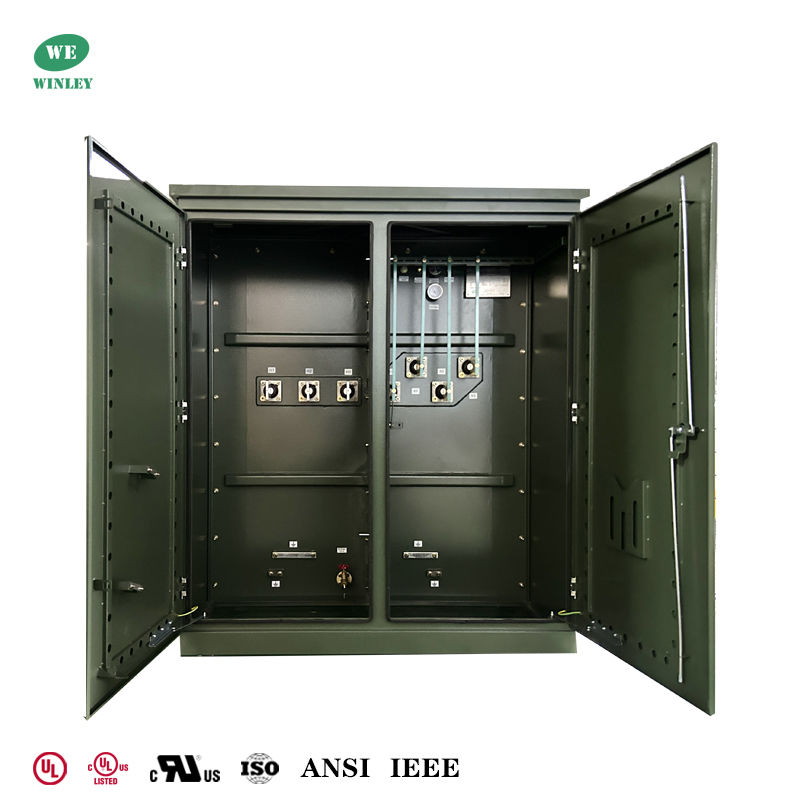

Transformateur à trois phases de 1500 KVA, immergé dans l'huile, transformateur isolant de 480 V

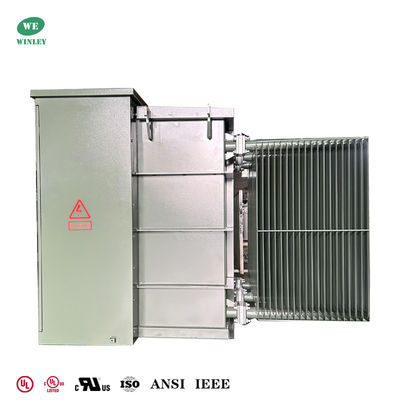

Ce transformateur triphasé de 1500 kVA, immergé dans l'huile, pour une utilisation en extérieur, est équipé d'une tension primaire de 480 V et d'une tension secondaire de 480 Y/277 V.et une augmentation de température de 65 KAvec des enroulements en aluminium, un noyau en acier au silicium et une isolation à l'huile minérale, il est conforme à IEEE ANSI C57.12.00.

Principales données

Dessin technique

Pourquoi avoir choisi WINLEY?

Nous offrons une gamme complète de transformateurs à plaquette à trois phases avec des capacités de 45kVA à 5500kVA et des tensions allant jusqu'à 34,5kV, tous répondant ou dépassant les normes comme DOE 2016, IEEE/ANSI,CSANos transformateurs sont certifiés UL/cUL (UL-US-2431836-0, UL-CA-2423202-0) et peuvent obtenir l'autorisation d'un partenaire UL selon les besoins du client.Avec nos produits largement utilisés dans les services publics à travers les États-Unis et le Canada, nous apportons une riche expérience de conception et de production, un service après-vente professionnel et fiable, et une livraison rapide dans un délai de 7 à 35 jours.

Caractéristiques standard

• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.
• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après ouverture de la porte basse tension.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.

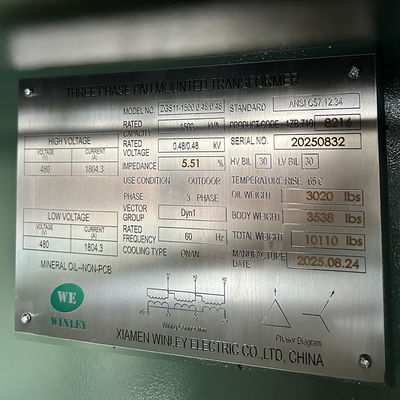

• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.

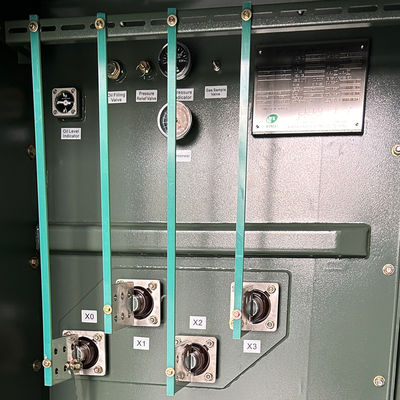

• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus et au-dessous de la capacité nominale.
• Un trou de main de 10 x 18 (ou 14 x 25) dans le couvercle du réservoir du transformateur.
• Peint en vert olive (Munsell 7GY 3.29/1.5).
• Conçus, fabriqués et testés conformément aux
avec les dernières normes ANSI

Sla pécification

Processus de production

Questions fréquentes

1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
