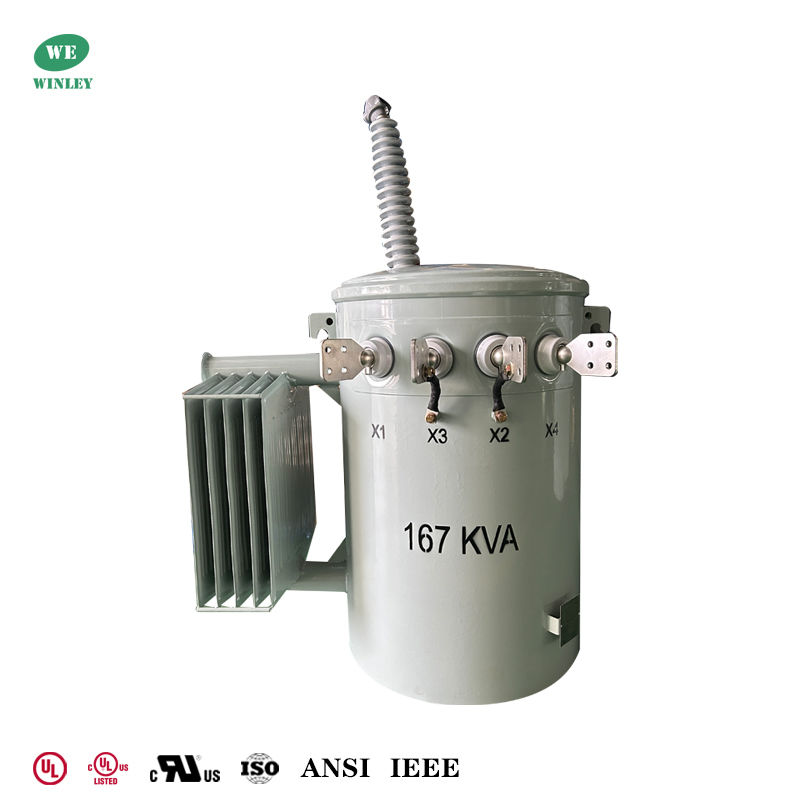

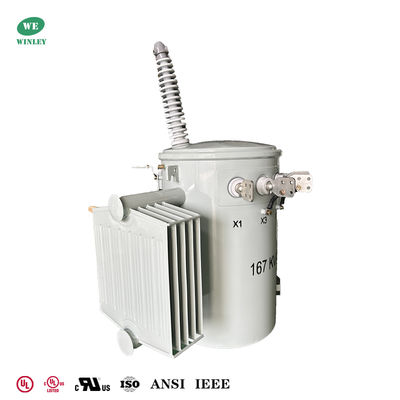

Transformateur de distribution à pôle unique monté à 167 Kva, double enroulement immergé dans l'huile, de 34,5 KV à 120 V, BIL 200 KV, type conventionnel

Le transformateur de distribution aérienne de 167 kVA de WINLEY est une solution fiable et haute performance montée sur un poteau conçue pour des applications de distribution monophasique exigeantes.Construit comme transformateur liquide classique avec enroulement en cuivre et isolation à l'huile minérale, cette unité ONAN (Oil Natural Air Natural) offre un service fiable et une durabilité à long terme pour les alimentateurs résidentiels, commerciaux et industriels légers.

Principales données

Dessin technique

Caractéristiques standard

• Les roulements de levage
• Pièces de montage pour les appareils d'arrêt
• Bouches en porcelaine à haute tension avec bornes de fermeture
• Les isolants de boîtiers à basse tension sont disponibles en polyester renforcé de fibre de verre ou en porcelaine (à la fois en boulons oculaires et en terminaux de pelle)
• Ceinture de mise à la terre neutre à basse tension (montée sur un boîtier HV simple de 10 ‡ 50 kVA)
• L'aide à l'appui ANSI (supports de suspension)
• Le couvercle a une isolation diélectrique de 15 kV et une résistance accrue à la corrosion. Le couvercle est incliné de 15°, empêchant ainsi l'accumulation d'eau et réduisant ainsi les risques de corrosion et de fuite.
• Couvercle auto-ventilable et recouvert qui élimine le besoin d'un dispositif auxiliaire de dépression et offre une sécurité accrue grâce à une résistance plus élevée du réservoir
• Le noyau de la plaie avec des articulations à étape pour une efficacité accrue et des niveaux de bruit plus bas.
• Les boulons du noyau/de la bobine dans les plaquettes sont séparés de 180°
• Les fils à haute tension en relief
• Bouchon de remplissage d'huile
• Couverture de la courroie de terre
• Réservoir de mise à terre
• Lien de protection primaire
• Arrestateur de surtension
• Disjoncteur secondaire
• Manche de fonctionnement du disjoncteur secondaire avec redémarrage de surcharge d'urgence
• Plaque d'immatriculation en aluminium anodisée gravée au laser avec numéro de série à code-barres

Les spécifications

Notes de crédit

• Répondre/dépasser les notes d'efficacité du DOE de 2016
• Conforme à la norme ANSI/IEEE #C57.12.00
• Conforme à la norme ANSI/IEEE #C57.12.20
• Conforme à la norme ANSI/IEEE #C57.12.28
• Conforme à la norme ANSI/IEEE #C57.12.31
• Conforme à la norme ANSI/IEEE C57.12.70
• Conforme à la norme ANSI/IEEE C57.12.80
• Conforme à la norme ASTM D3487

Processus de production

Questions fréquentes

1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
