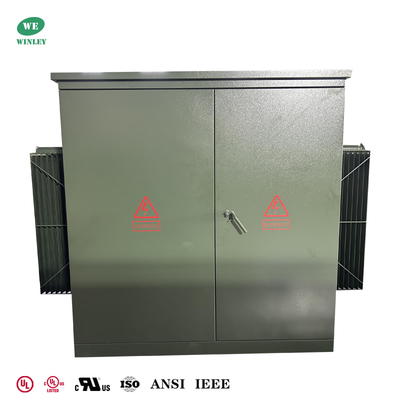

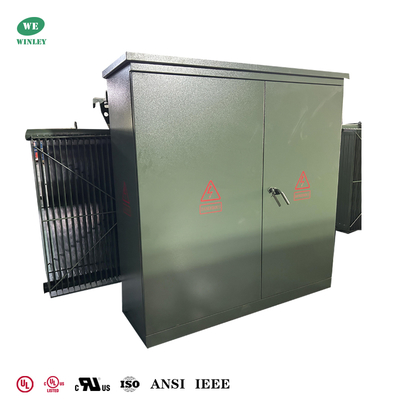

Transformateur sur socle triphasé certifié UL/CUL 3750KVA 12,47KV à 480V pour la distribution d'énergie moyenne tension

Pourquoi nous choisir

En tant que fabricant leader de transformateurs sur socle, WINLEY fournit des unités haute performance avec des tensions allant jusqu'à 34,5 kV et des puissances nominales allant jusqu'à 5,5 MVA. Nos transformateurs certifiés UL/cUL répondent à des normes de qualité rigoureuses, garantissant la fiabilité et la conformité aux normes mondiales. Forts d'une expertise approfondie dans les projets nord-américains, nous nous spécialisons dans les exigences ANSI/IEEE, CSA, DOE et NEMA, ainsi que dans les réglementations locales, en fournissant des solutions sur mesure pour divers besoins de distribution d'énergie.

Données principales

Dessins techniques

Caractéristiques standard

• Fonctionnement à 60 Hz.
• Élévation moyenne de l'enroulement de 65°C.
• Dispositions d'alimentation radiale et en boucle.
• Bornes HT de type frontal mort et sous tension.
• BIL HT 45 – 150 kV (Frontal mort) 200 kV (Frontal sous tension).
• BIL BT 30 – 60 kV.

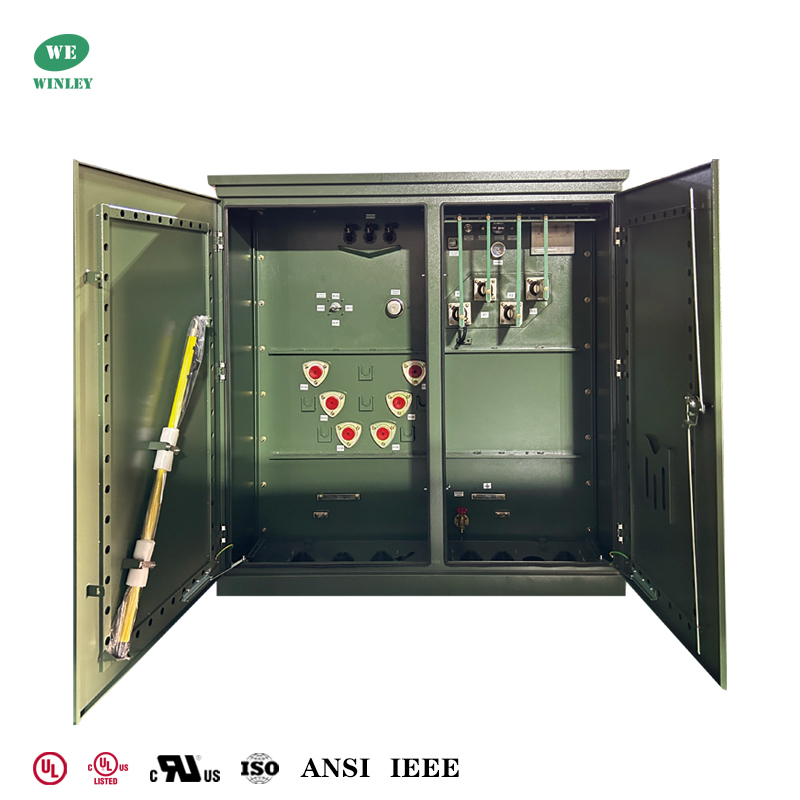

• Verrouillage à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après l'ouverture de la porte basse tension.
• Cloison en acier rigide.
• Cuve de transformateur soudée du couvercle à la base.
• Plaque signalétique permanente.
• Dispositif de remplissage avec bouchon de tuyau NPT d'un pouce.
• Tampons de mise à la terre ANSI.
• Robinet de vidange et échantillonneur d'un pouce.
• Soupape de surpression automatique (35 SCFM).
• Changeur de prises avec (2) prises à pleine capacité de 2,5 % au-dessus et en dessous de la valeur nominale.
• Un trou d'homme de 10”x18” (ou 14”x25”) dans le couvercle de la cuve du transformateur.
• Peinture de couleur vert olive (Munsell 7GY 3.29/1.5).
• Conçu, fabriqué et testé conformément à

Performance du transformateur sur socle triphasé

• Sûr et fiable : Ils utilisent une protection d'isolation et un équipement de dissipation thermique efficaces, avec une structure de coffret de câbles bien conçue garantissant la sécurité et la fiabilité. Ils ont une forte capacité de surcharge, permettant une surcharge de 2 fois pendant 2 heures et une surcharge de 1,6 fois pendant 7 heures sans affecter leur durée de vie.
• Connexions pratiques : L'utilisation de fiches coudées facilite la connexion des câbles entrants haute tension, permettant des opérations de branchement et de débranchement sous tension.
• Forte capacité de défense : Ils peuvent résister efficacement aux pics de tension instantanés, protégeant ainsi l'équipement électrique contre les dommages. Ils sont également dotés d'une double protection par fusible :
• Fusible d'insertion (BAY-o-NET) : Un fusible à double sensibilité (température et courant) protégeant contre les défauts de court-circuit du côté secondaire.
• Fusible de protection de limitation de courant de secours (ELSP) : Protège contre les défauts à l'intérieur du transformateur et du côté haute tension.
• Alimentation électrique flexible : Ils peuvent être de type terminal ou de type réseau en anneau, permettant à un transformateur d'alimenter un autre, améliorant ainsi la distance et la fiabilité de l'alimentation électrique.
• Économie d'énergie et protection de l'environnement : Conçu dans un souci d'efficacité énergétique et de protection de l'environnement.

Spécification

Processus de production

FAQ

1. Q : Puis-je avoir un exemple de commande ?

R : Oui, nous acceptons les commandes d'échantillons pour tester et vérifier la qualité.

2. Q : Quel est le délai de livraison ?

R : Délai de production de masse 15-25 jours.

3. Q : Quelle est la durée de la garantie ?

R : 24 mois à partir de B/L. En cas de problème d'accessoire, il suffit de fournir les photos de l'accessoire endommagé, puis nous fournirons un service gratuit. Selon le nombre de produits, nous fournirons gratuitement des accessoires facilement endommagés. Nous pouvons également fournir un support technique si vous en avez besoin.

4. Q : L'OEM/ODM est-il disponible ?

R : Oui, il l'est ! Nous sommes un fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits en fonction du dessin ou des exigences du client.

Services personnalisés :

a. Couleur personnalisée et fonction spéciale.

b. Boîte personnalisée.

c. Imprimer le logo du client.

d. Vos autres idées sur le produit, nous pouvons vous aider à les concevoir et à les mettre en production. Les services personnalisés ci-dessus doivent être confirmés avant la production.

5. Q : Comment contrôler la qualité des produits ?

R : Notre entreprise possède la technologie de base, tous les types de produits sont certifiés CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer les produits selon les dessins. Chaque processus a des instructeurs techniques. Les superviseurs QC inspecteront régulièrement la production. Nous effectuerons des tests de performance des produits pendant la production et des tests de qualité complets lorsque les produits seront terminés.
