Transformateur de puissance de sous-station 2.5 MVA, type conservateur, immergé dans l'huile, abaisseur 24940V à 480V, normes ANSI IEEE

Ce transformateur de puissance de sous-station est un transformateur de type conservateur, rempli de liquide, monté sur socle, conçu pour des applications radiales triphasées fiables. Avec une capacité de 2,5 à 3,1 MVA et un groupe vectoriel DYN1, il prend en charge les opérations d'élévation et d'abaissement de tension. Le transformateur fonctionne à une tension primaire de 24 940 V (classe 25 kV) avec un phasor delta et une tension secondaire de 480Y/277 V (classe 1,2 kV) avec une configuration étoile-neutre. Il présente un BIL primaire de 110 kV et un BIL secondaire de 30 kV, fonctionne à 60 Hz et maintient une élévation de température de 55 °C avec une isolation de classe E, classée pour 120 °C. La classe de refroidissement est KNAN/KNAF, et il répond aux normes d'efficacité ANSI/IEEE, garantissant des performances et une durabilité élevées dans les environnements de distribution d'énergie exigeants.

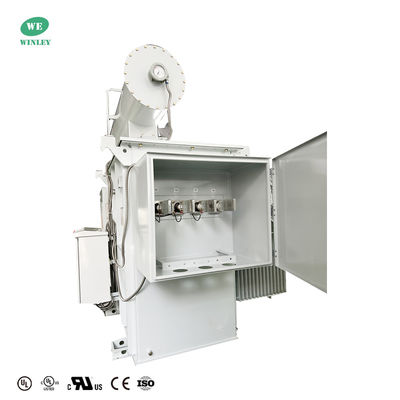

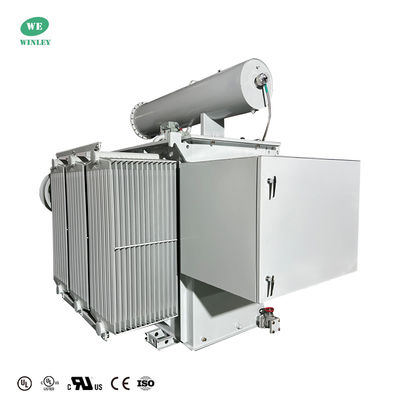

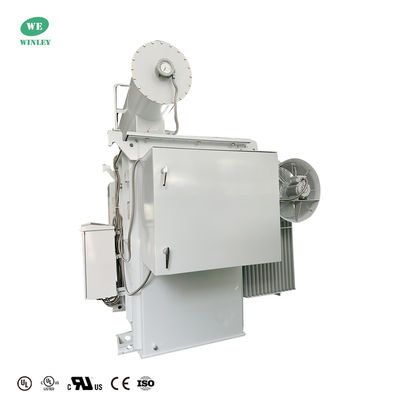

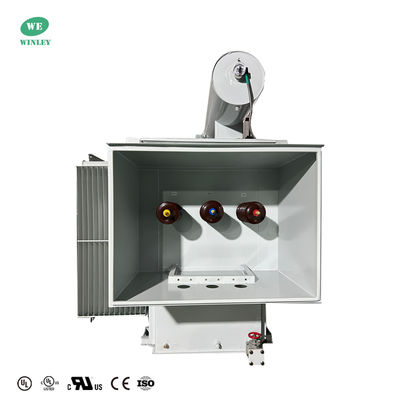

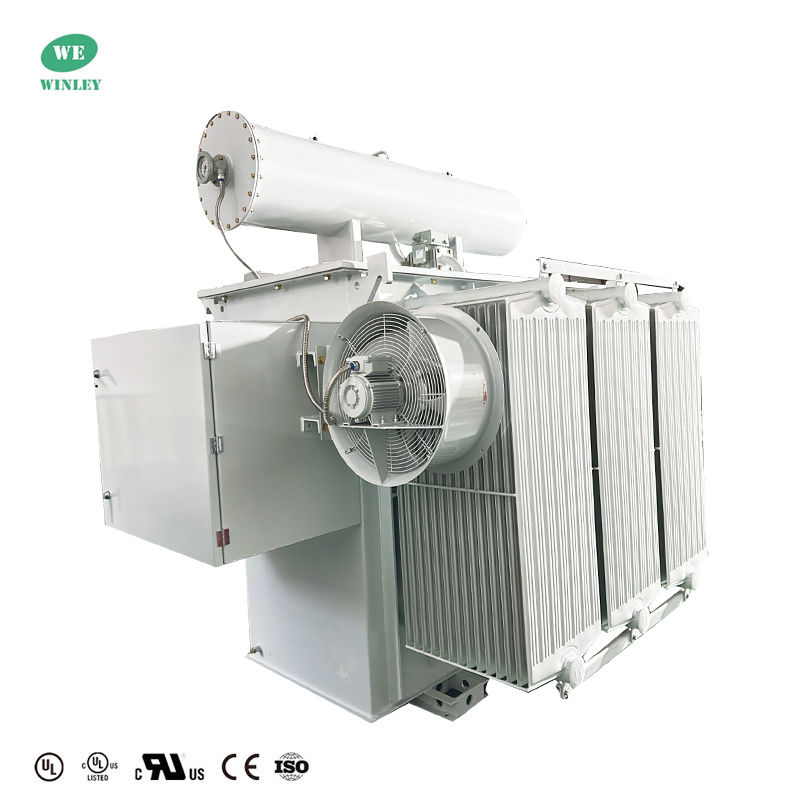

Photos du produit

Données principales

Dessins techniques

Caractéristiques standard

• Transformateur de sous-station de type conservateur, rempli de liquide, monté sur socle
• Alimentation radiale triphasée, prend en charge l'utilisation en élévation et en abaissement de tension
• Réservoir et armoire en acier revêtu durable avec finition époxy résistante aux intempéries
• Indicateurs analogiques pour la surveillance du niveau d'huile, de la température et de la pression
• Soupape de surpression automatique, relais Buchholz et échantillonneur de gaz inclus
• Refroidissement par air forcé avec commandes de ventilateur (auto/arrêt/manuel)
• Changeur de prises hors charge à 5 positions du côté haute tension, pas de 2,5 %
• Connexions primaires et secondaires à l'avant sous tension avec bornes NEMA H-Spade
• Enroulements en cuivre et noyau en acier à grains orientés
• Portes inviolables, verrouillables avec perche chaude incluse
• Armoire de câblage NEMA 3R résistante aux intempéries, classée sismique
• Conçu pour un fonctionnement de -40°C à +40°C, faible bruit (65 dBA)
• Conforme aux normes ANSI/IEEE, DOE, CSA, ASTM en matière de sécurité et d'efficacité

Tests en usine

• Test de résistance de l'enroulement
• Test de résistance d'isolement
• Test d'erreur de rapport de tension
• Test d'impédance de court-circuit
• Test de perte à vide (puissance)
• Test de perte en charge (puissance)
• Test de tenue à la tension induite
• Test de tenue à la tension de source séparée
• Test d'intégrité de la pression

SPÉCIFICATION DU PRODUIT

Pourquoi nous choisir

WINLEY Electric propose une gamme complète de transformateurs de distribution remplis de liquide qui répondent aux normes ANSI, IEEE, CSA, AS, DOE applicables. Avec des tensions élevées allant jusqu'à 44 kV et des puissances nominales allant jusqu'à 20 MVA. WINLEY a obtenu la certification UL/cUL (Numéro de certificat : UL-US-2431836-0, UL-CA-2423202-0) et peut demander l'autorisation UL (partenaire) conformément aux exigences du client.
