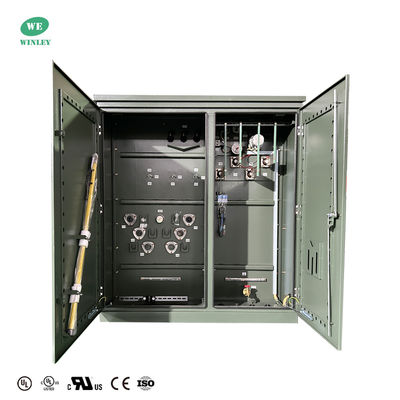

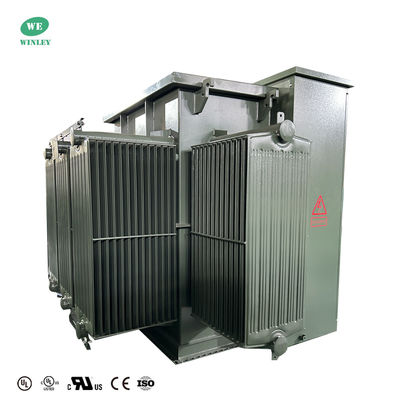

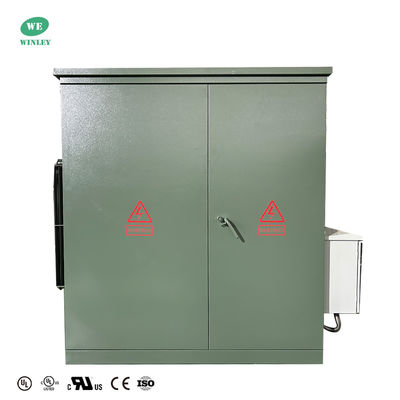

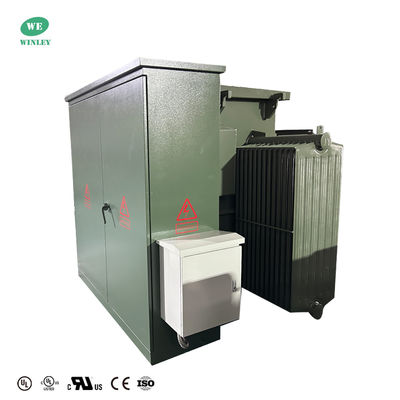

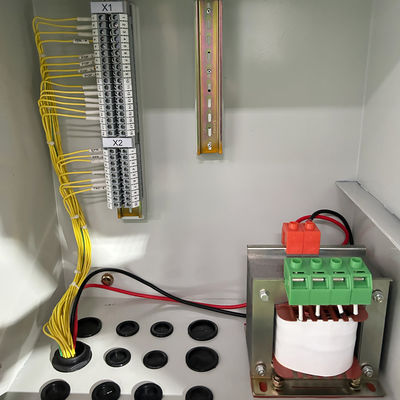

Transformateur monté sur une plate-forme en trois phases
>
Transformateur de distribution triphasé immergé dans l'huile, monté sur socle, 2500 kVA, 34,5 kV, normes ANSI IEEE

Transformateur de distribution triphasé immergé dans l'huile, monté sur socle, 2500 kVA, 34,5 kV, normes ANSI IEEE

Nom De Marque: WINLEY
Numéro De Modèle: ZGS-2500/35
Nombre De Pièces: 1unit
Prix: $5000-$150000
Détails De L'emballage: Plywood case
Conditions De Paiement: T/T
Informations détaillées
Place of Origin:
CHINA
Certification:
UL/cUL,CE,ISO
KVA Rating:
2500KVA
No. of Phases:
3
Input Voltage:
34500V
Vector Group:
DYN1 or Customized
Winding Material:
Copper / Aluminum
Enclosure:
NEMA Type 3R
Mounting:
Pad-Mounted
Certification:
UL/cUL,ISO
Supply Ability:
1000set/month
Description du produit

Transformateur de distribution en trois phases immergé dans l'huile monté sur un tampon de 2500 kVA





Définition



Le transformateur à plaquette à trois phases est un transformateur de distribution rempli d'huile conçu pour l'extérieur.des fusibles et autres équipements auxiliaires dans un boîtier scellé"Il est disponible dans des constructions avant active et avant morte, adaptées aux applications d'alimentation en boucle et d'alimentation radiale, est conçu pour être installé directement au sol sans boîtiers de protection supplémentaires.



Des capacités de conception



  • Capacité: 75 kVA à 5500 kVA
  • Voltage primaire : 34,5KV,240,94 KV,130,8 KV,13.2KV,12.47KV,4.16KV
  • La tension secondaire :690Y/400,480Y/277, 208Y/120,240Y/120
  • Type d'alimentation: alimentation en boucle, alimentation radiale
  • Les normes suivantes sont applicables:12.34 ), CSA ((C227.4 et C227.5), IEC, DOE 2016, NEMA

Transformateur de distribution triphasé immergé dans l'huile, monté sur socle, 2500 kVA, 34,5 kV, normes ANSI IEEE 0



Pourquoi nous choisir?



  • WINLEY produit une gamme complète de transformateurs à plaquette à trois phases avec une capacité de 45kva-5500KVA et une tension allant jusqu'à 34,5KV. Les produits répondent ou dépassent même les normes du DOE 2016,Les équipements électroniquesIl s'agit d'un projet de recherche qui a été réalisé par des chercheurs de l'université.
  • Le transformateur triphasé fabriqué par WINLEY a obtenu la certification UL/cUL (numéro de certificat: UL-US-2431836-0, UL-CA-2423202-0),et peut demander une UL (autorisation de partenaire) selon les exigences du client.
  • Nos produits sont exportés vers l'Amérique du Nord, l'Amérique du Sud, les Philippines et d'autres endroits en grande quantité.service après-vente professionnel et fiable, et peut livrer les marchandises rapidement dans un délai de 7 à 35 jours.

   Transformateur de distribution triphasé immergé dans l'huile, monté sur socle, 2500 kVA, 34,5 kV, normes ANSI IEEE 1



Transformateur monté sur trois plaquettes Phse Principales données



Type de transformateur Plateau monté
Type d'alimentation du transformateur Alimentation en boucle
Phases Trois phases
Capacité 2500 KVA
Groupe de vecteurs DYN1
Voltage primaire Pour les appareils électroniques
Voltage secondaire 480Y/277
Fréquence 60 Hz
Hausse de température 65°C
Classe de refroidissement KNAN; auto-refroidi
Normes d'efficacité Répond aux normes du DOE 2016 et aux normes ANSI/IEEE
Matériau d'enroulement D'autres métaux
Indice de température ambiante 40°C
Efficacité en % 99.40%
Pas de perte de charge (en watts) +/- 2,680 W
Perte totale de charge (en watts) à 100% +/- 23 700 W



Dessin technique



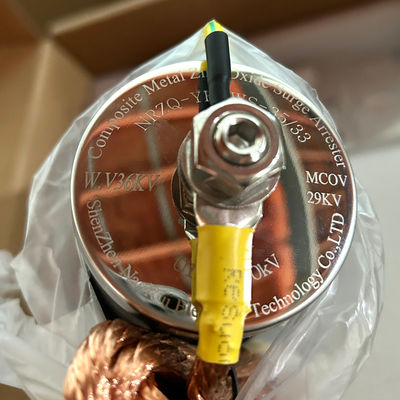

Le transformateur de 2,5 MVA Pad Mount fournit une alimentation triphasée fiable avec un delta primaire de 34 500 V et un secondaire de 480 Y/277 V. Il est équipé d'enroulements en cuivre, d'un noyau en acier, d'un boîtier en acier et d'un boîtier en acier.et fluide isolant à ester naturel pour une efficacité élevée (99Il est installé dans un boîtier résistant aux intempéries NEMA 3R avec des portes insensibles, il comprend un changeur de robinet à 5 positions, des arrêtants de surtension et une protection contre le surcourant.Autorefrigérés et montés sur des plaquettes avec entrée par conduit souterrain, il assure une distribution d'énergie sûre et efficace.



Transformateur de distribution triphasé immergé dans l'huile, monté sur socle, 2500 kVA, 34,5 kV, normes ANSI IEEE 2



Résultats



1)La structure est compacte et raisonnable, et le volume est faible, ce qui ne représente qu'environ un tiers de la boîte de remplacement de même capacité de type européen;
2)Construction entièrement scellée, entièrement isolée, pas besoin de mettre en place des barrières de sécurité et garantie fiable de la sécurité personnelle;
3)Il existe une variété de systèmes d'alimentation électrique au choix des utilisateurs, qui peuvent adopter l'alimentation électrique de terminal et réaliser le réseau d'anneau ou l'alimentation électrique double;
4) Le transformateur de puissance S11 est équipé d'une pompe à huile, qui présente une faible perte, une faible augmentation de température et une forte capacité de surcharge;
5)Les doubles fusibles (fusible de protection de secours + fusible encastré) sont utilisés pour la protection,et le fusible à fusible enfichable a les caractéristiques de double sensibilité au courant et à la température pour assurer le fonctionnement sûr et fiable du produit;
6)Le connecteur de câble 200A peut être branché et débranché sous charge et peut être utilisé comme interrupteur de charge en cas d'urgence.
7) L'enroulement adopte une connexion Dyn11 et le noyau en fer adopte une structure en trois phases à quatre colonnes, de sorte que le produit peut fonctionner sous toute charge asymétrique et que le point neutre ne dérive pas,la tension est stable, la qualité de l'alimentation est élevée, l'armoire se réchauffe, le bruit est faible et les performances de protection contre la foudre sont bonnes;
8)L'armoire adopte une conception anti-corrosion et un traitement spécial de peinture par pulvérisation, belle et nouvelle, adaptée à divers environnements, et atteint l'effet d'embellir la ville.





Spécification



Puissance nominale
(KVA)
Haute tension
(KV)
Basse tension
(V)
Perte de charge totale
(W)
Perte au cours de la charge
(W)
Taille
(mm)
Profondeur
(mm)
Largeur
(mm)
Le poids
(kg)
Le poids
(Pounds)
75 KVA 34.5KV
4.160KV
12.47KV
13.2KV
13.8KV
24940GrdY/14400
1247 Grdy/7200
4160GrdY/2400
ou autres
277 V
347 V
Unité d'alimentation
600 V
Pour les appareils à sous-vêtements
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645 1422
150 KVA 280 2200 1530 980 1510 989 2180
300 KVA 480 3650 1680 1080 1660 1415 3119
500 KVA 680 5100 1790 1160 1810 1905 4200
750 KVA 980 7500 2030 1300 2030 2755 6074
Des émissions de CO2 1150 10300 1854 1549 1651 3235 7132
Pour les appareils électroniques 1640 14500 2150 1570 2210 5835 12864
Pour l'aéronef 2160 20645 2220 1600 2380 6430 14175
2500 KVA 2680 23786 2330 1650 3070 8865 19544
3 000 KVA 3300 30300 2460 1850 3260 11300 24912
3735 KVA 4125 37875 2680 2060 4080 14400 31746



Processus de production



Transformateur de distribution triphasé immergé dans l'huile, monté sur socle, 2500 kVA, 34,5 kV, normes ANSI IEEE 3

Transformateur de distribution triphasé immergé dans l'huile, monté sur socle, 2500 kVA, 34,5 kV, normes ANSI IEEE 4

Transformateur de distribution triphasé immergé dans l'huile, monté sur socle, 2500 kVA, 34,5 kV, normes ANSI IEEE 5



Questions fréquentes



1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
