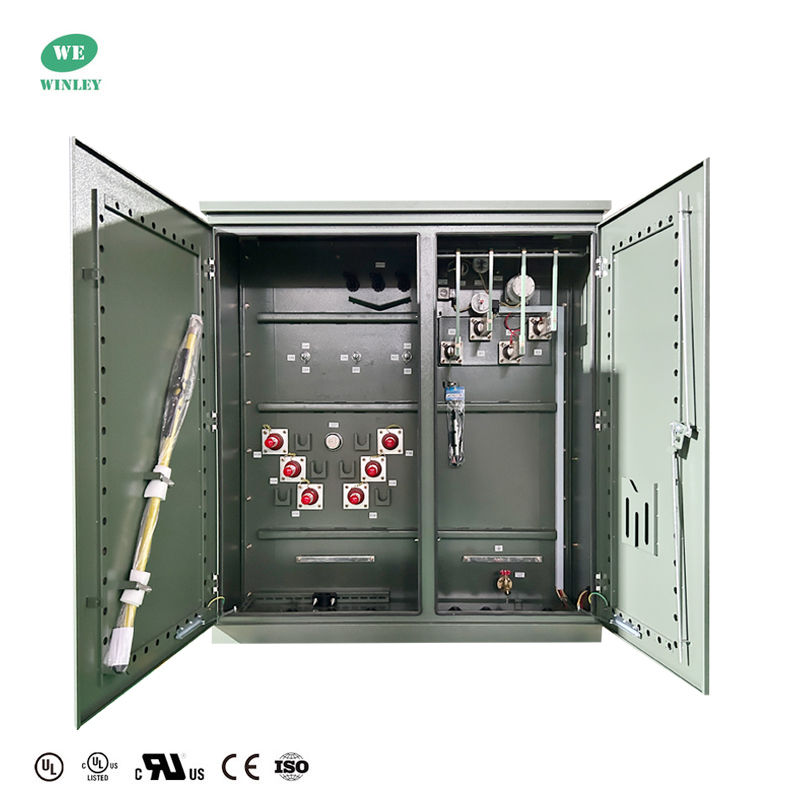

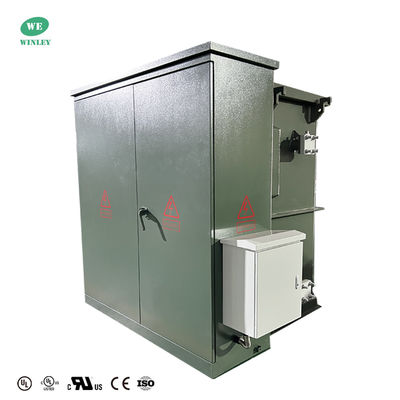

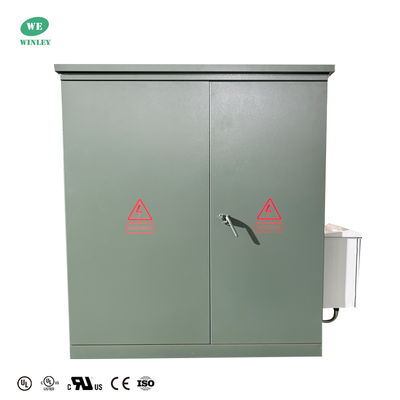

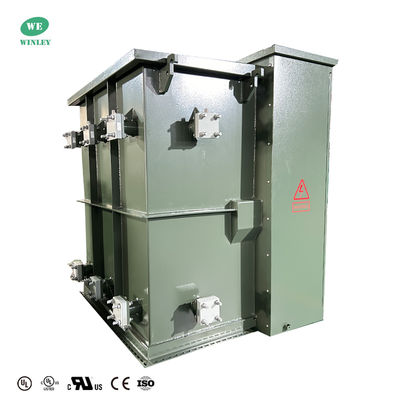

Transformateur monté sur une plaque de 3 phases Distribution d'huile de puissance immergée 3750Kva Pas à pas 34500V à 480Y ANSI IEEE DOE 2016 Avec certification UL / cUL

Un transformateur sur support est un transformateur de distribution de services publics monté au sol, qui est généralement logé dans un placard métallique verrouillé, situé sur une petite plaque de béton.Ils sont généralement fabriqués en puissance nominale allant d'environ 75 à environ 5000 kVa et comprennent souvent des fusibles et des interrupteurs intégrés.. Un boîtier typique comprend un réservoir pour contenir l'ensemble noyau/bobine du transformateur monté sur le tampon, immergé dans de l'huile ou quelque chose de semblable,un appareil de détection de l'humidité et d'un appareil de détection de la chaleur,, respectivement, du transformateur, etc.

Pourquoi nous choisir?

• WINLEY produit une gamme complète de transformateurs à plaquette à trois phases avec une capacité de 45kva-5500KVA et une tension allant jusqu'à 34,5KV. Les produits répondent ou dépassent même les normes du DOE 2016,Les équipements électroniquesIl s'agit d'un projet de recherche qui a été réalisé par des chercheurs de l'université.
• Le transformateur triphasé fabriqué par WINLEY a obtenu la certification UL/cUL (numéro de certificat: UL-US-2431836-0, UL-CA-2423202-0),et peut demander une UL (autorisation de partenaire) selon les exigences du client.
• Nos produits sont exportés vers l'Amérique du Nord, l'Amérique du Sud, les Philippines et d'autres endroits en grande quantité.service après-vente professionnel et fiable, et peut livrer les marchandises rapidement dans un délai de 7 à 35 jours.

Transformateur monté sur trois plaquettes Phse Principales données

Dessin technique

Structure du produit

• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.
• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après ouverture de la porte basse tension.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.
• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.
• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus et au-dessous de la capacité nominale.
• Un trou de main de 10 x 18 (ou 14 x 25) dans le couvercle du réservoir du transformateur.
• Peint en vert olive (Munsell 7GY 3.29/1.5).
• Conçu, fabriqué et testé conformément aux dernières normes ANSI

Tests en usine

• Épreuve de résistance à l'enroulement
• Épreuve de résistance à l'isolation
• Test d'erreur du rapport de tension
• Épreuve d'impédance de court-circuit
• Épreuve de perte de charge (wattage) sans charge
• Épreuve de perte de charge (wattage)
• Test de résistance à la tension induite
• Test de résistance à la tension de la source séparée
• Épreuve d'intégrité de pression

Spécification

Processus de production

Questions fréquentes

1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
