Transformateurs monophasés sur socle UL/cUL 75Kva pour la distribution d'énergie extérieure, abaisseurs de tension 12.47KV Normes ANSI IEEE

Pourquoi nous choisir

1. Le transformateur monophasé WINLEY a obtenu la certification UL/cUL, avec une capacité de 10 à 333KVA et une tension allant jusqu'à 34.5KV
2. Les produits sont conçus selon de multiples normes et respectent ou dépassent même les normes DOE 2016, IEEE, ANSI, CSA, IEC, NEMA et autres.
3. La capacité de livraison mensuelle est de plus de 800 unités, et une livraison rapide peut être réalisée en 4 semaines.

Données principales du transformateur monophasé sur socle

Transformateur monophasé sur socleCaractéristiques standard

• Respecte ou dépasse les normes ANSI®, IEEE® et NEMA®
• Respecte la norme d'efficacité énergétique DOE 10 CFR Part 431 pour les transformateurs de distribution
• Le revêtement du réservoir dépasse les normes IEEE Std C57.12.28™-2005 et IEEE Std C57.12.29™-2005 (unités en acier inoxydable uniquement)
• Conformité totale avec les exigences d'intégrité de l'enceinte de la norme IEEE Std C57.12.28™-2005
• Plaque signalétique gravée au laser
• Dispositifs de levage encastrés en acier inoxydable
• Dispositifs de mise à la terre du réservoir
• Dispositif de décharge de pression automatique
• Huile minérale de qualité électrique
• Porte à charnière avec goupilles et barillets de charnière en acier inoxydable
• Logement de verrouillage flottant pour un alignement facile
• Boulon de verrouillage de porte captif en acier inoxydable à tête penta
• Dispositifs de remplissage et de vidange d'huile
• Seuil amovible
• Couvercle de réservoir bombé soudé
• Puits de douille haute tension - 200 A

Transformateur monophasé sur socleDessin

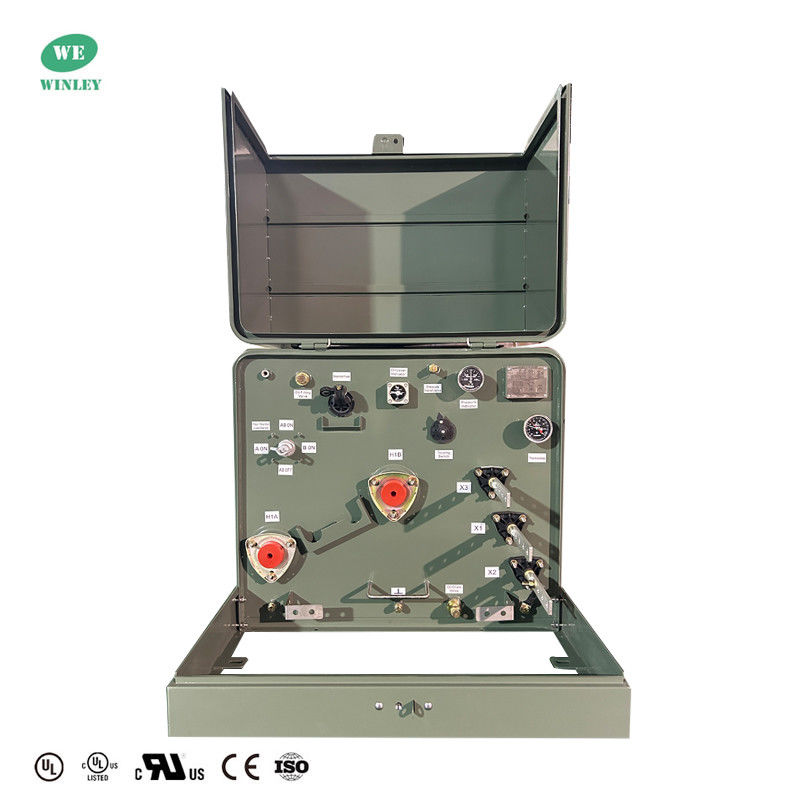

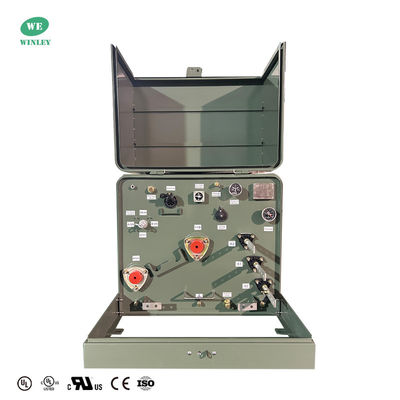

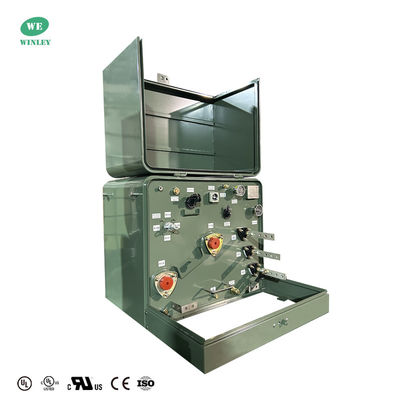

Ce transformateur monophasé sur socle de 75 KVA est doté d'un fonctionnement en boucle avec un primaire de 12470GrdY/7200V (95 kV BIL) et un secondaire de 240/480V. Équipé d'un changeur de prises à 5 positions (pas de 2,5 %), d'enroulements en cuivre et d'un refroidissement ONAN, il comprend des connexions primaires à face morte, un parafoudre et des fusibles à baïonnette. Conforme à DOE 2016/ANSI/IEEE, utilisant une isolation à l'huile minérale pour une distribution fiable.

Caractéristique de performance

1) Le revêtement du réservoir du transformateur monophasé sur socle dépasse C57,12.8 et C57,12.29. Conformité totale avec les normes d'intégrité de l'enceinte IEEE C57.12.28.
2) Deux puits de douille haute tension universels serrés extérieurement pour un fonctionnement en boucle ou un puits de douille serré extérieurement pour un fonctionnement radial.
3) Trois douilles basse tension serrées extérieurement avec des goujons en cuivre filetés, y compris une borne neutre entièrement isolée avec une sangle de mise à la terre amovible.
4) Supports de douille en relief ; Fond de compartiment d'huile encastré.
5) Dispositifs de levage filetés, encastrés en acier inoxydable.
6) Dispositif de décharge de pression automatique.
7) Huile minérale de qualité électrique avec inhibiteur d'oxydation.
8) Capot amovible avec goupilles et barillets de charnière en acier inoxydable résistant à la corrosion. Enceinte en acier doux et seuil détachable fixé avec de la quincaillerie en acier inoxydable. Support de montage d'accessoires sur le panneau avant.
9) Surfaces supérieures bombées sur le capot et le compartiment d'huile pour empêcher la rétention d'eau.
10) Bouchon de remplissage d'huile/niveau d'huile ; Bouchon de vidange d'huile ; Dispositifs de mise à la terre du réservoir.
11) Ensemble de verrouillage résistant à la corrosion avec boulon de sécurité captif à tête penta, écrou flottant et dispositif de cadenas.

Spécification

Processus de production

FAQ

1. Q : Puis-je avoir un exemple de commande ?

R : Oui, nous nous félicitons de la commande d'échantillon pour tester et vérifier la qualité.

2. Q : Quel est le délai de livraison ?

R : Délai de production de masse 15-25 jours.

3. Q : Quelle est la durée de la garantie ?

R : 24 mois à partir de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, puis nous fournirons un service gratuit. Selon le nombre de produits, nous fournirons gratuitement des accessoires facilement endommagés. Nous pouvons également fournir un support technique si vous en avez besoin.

4. Q : L'OEM/ODM est-il disponible ?

R : Oui, il l'est ! Nous sommes un fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits en fonction du dessin ou des exigences du client.

Services personnalisés :

a. Couleur personnalisée et fonction spéciale.

b. Boîte personnalisée.

c. Imprimer le logo du client.

d. Vos autres idées sur le produit, nous pouvons vous aider à concevoir et à les mettre en production. Les services personnalisés ci-dessus doivent être confirmés avant la production.

5. Q : Comment contrôler la qualité des produits ?

R : Notre entreprise possède la technologie de base, tous les types de produits sont titulaires d'un certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer les produits selon les dessins. Chaque processus a des instructeurs techniques. Les superviseurs QC inspecteront régulièrement la production. Nous effectuerons des tests de performance des produits pendant la production et des tests de qualité complets lorsque les produits seront terminés.
