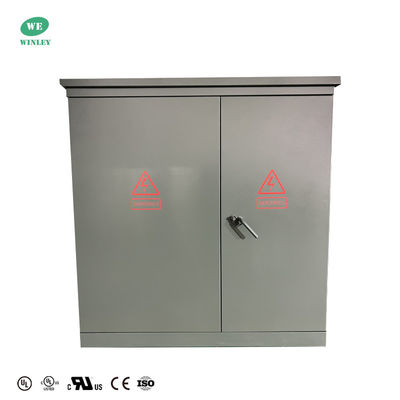

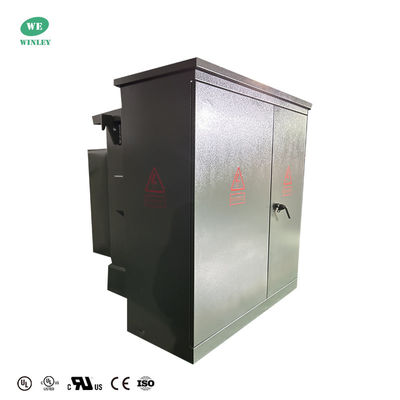

Transformateur de trois phases monté sur un tampon de 500 KVA de 8320V à 480Y/277

WINLEY propose une gamme complète de transformateurs à plaquette à trois phases remplis de liquide qui répondent aux normes ANSI®/IEEE® applicables et a obtenu la certification UL/cUL.5 kV et à hauteur de 5,000 kVA. Il convient à des occasions de haute tension et de grande capacité, telles que les sous-stations électriques, la consommation d'énergie industrielle, etc. Dans les scénarios de haute charge et haute tension,Les transformateurs immergés dans l'huile ont de meilleures performances et stabilité.

Principales données

Caractéristiques standard

1- Commutation primaire
Un changement de position de tap.
2) 4 position de commutateur de rupture de charge, peut être actionné à l'aide d'un bâton chaud et permet une flexibilité dans la réparation et l'entretien.

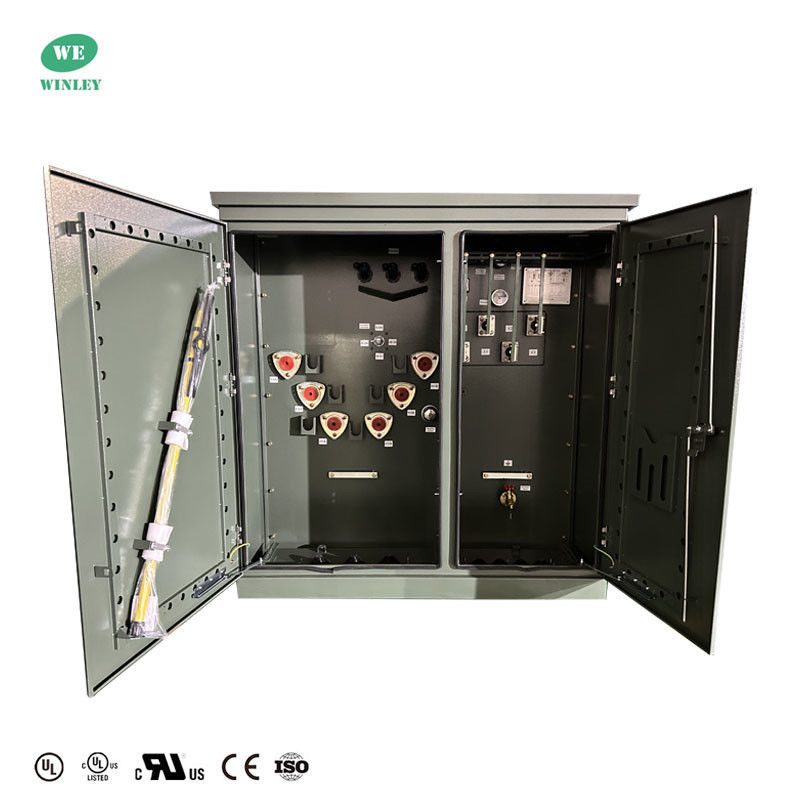

2.connexion de finition
1) Les câbles d'alimentation primaires sont reliés par des connecteurs de coude.
2)Porte-bouches à serrage externe avec inserts de frein de charge.
3)Bouches intégrées ou non intégrées.
3- Termination secondaire.
Des boîtiers à serrage externe avec des piques NEMA à 4 trous, 6 trous, 8 trous, 10 trous ou 12 trous, des supports de pique sont disponibles.
4.dispositif de protection
1) Les fusibles à baïonnette sont des fusibles à limite de courant partielle.
2) Dispositif de levage de pression à action automatique.
3) Indicateur de niveau d'huile.
4) Témpéromètre de l'huile.
5) Vacuumomètre de pression.
6) Vanne de drainage avec échantillonneur.
7)Classe de distribution, détecteurs d'oxydes métalliques, de 3 à 36 kV.
8)Classe de distribution, arrêteurs de foudre de type soupape, de 3 à 27 kV.

Dessin technique

Spécification

Conditions environnementales pour une utilisation normale

Altitude: pas plus de 1000 mètres;
température ambiante: pas plus de +40°C, pas moins de -25°C, différence de température moyenne quotidienne pas plus de 35°C, différence de température moyenne annuelle pas plus de 20°C;
la vitesse du vent ne dépasse pas 35 m/s;
Il n'y a pas de risque d'explosion sur le site d'installation, pas de corrosion chimique et de fortes vibrations;
Méthode de refroidissement: refroidissement par air naturel (AN).

Processus de production

Questions fréquentes

1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
