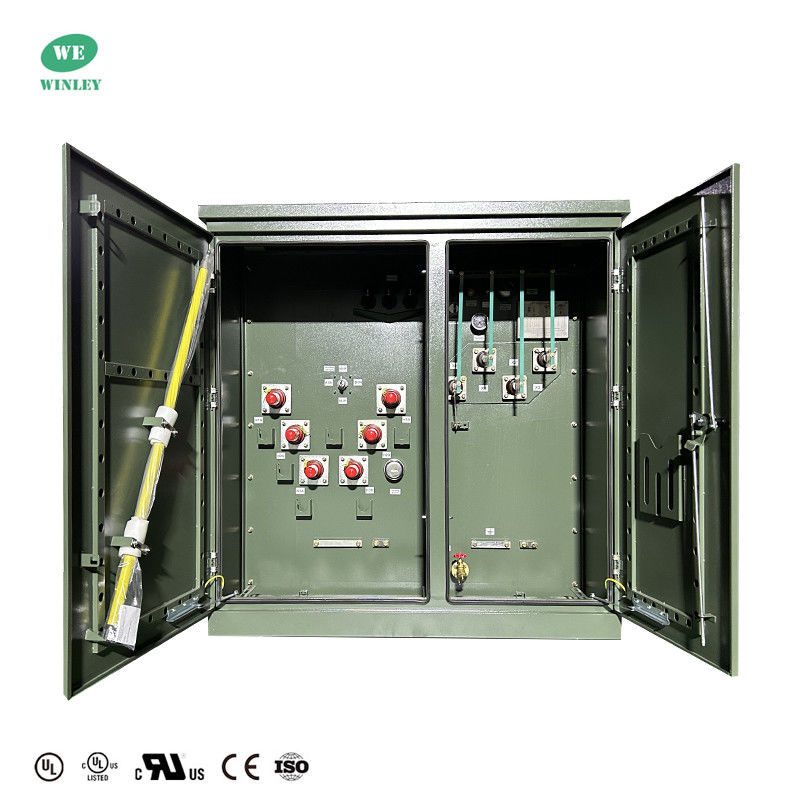

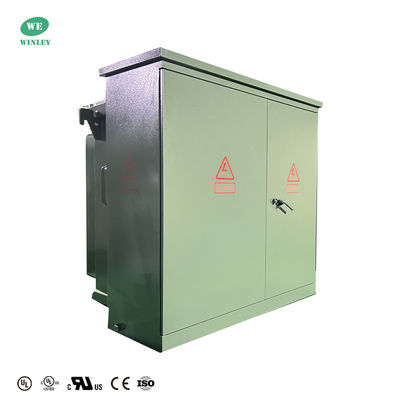

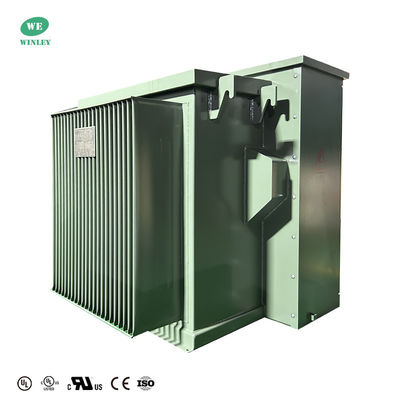

L'huile de transformateur montée sur un tampon en 3 phases, immergée dans 500Kva 34,5KV à 208Y, alimentation en boucle avant morte

Récapitulatif

Le transformateur triphasé plonge l'interrupteur de charge et le fusible du côté haute tension du transformateur avec le noyau et les enroulements du transformateur dans le même réservoir d'huile,présente les avantages d'une structure avancée, des performances fiables, des économies d'énergie et une réduction de la consommation, une utilisation flexible, une grande adaptabilité et des avantages économiques.

Pourquoi nous choisir?

1. WINLEY produit une gamme complète de transformateurs à plaquette à trois phases avec une capacité de 45kva-5500KVA et une tension allant jusqu'à 34,5KV. Les produits répondent ou dépassent même les normes du DOE 2016,Les équipements électroniquesIl s'agit d'un projet de recherche qui a été réalisé par des chercheurs de l'université.
2. Le transformateur triphasé fabriqué par WINLEY a obtenu la certification UL/cUL (numéro de certificat: UL-US-2431836-0, UL-CA-2423202-0),et peut demander une UL (autorisation de partenaire) selon les exigences du client.
3. Nos produits sont exportés vers l'Amérique du Nord, l'Amérique du Sud, les Philippines et d'autres endroits en grande quantité.service après-vente professionnel et fiable, et peut livrer les marchandises rapidement dans un délai de 7 à 35 jours.

Principales données

Caractéristiques standard

• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.
• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après
la porte basse tension est ouverte.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.
• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.
• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus et au-dessous de la capacité nominale.
• Un trou à main de 10 x 18 (ou 14 x 25) dans le couvercle du réservoir du transformateur.
• Peint en vert olive (Munsell 7GY 3.29/1.5).
• Conçu, fabriqué et testé conformément aux dernières normes ANSI

Résultats

1. Sécurisé et fiable: ils utilisent un équipement d'isolation efficace et de dissipation thermique, avec une structure de cabine de câbles bien conçue garantissant la sécurité et la fiabilité.permettant une surcharge de 2 fois pendant 2 heures et 10,6 fois la surcharge pendant 7 heures sans affecter leur durée de vie.
2. Des connexions pratiques: L'utilisation de prises de coude facilite la connexion des câbles entrants haute tension, permettant des opérations de prise et de sortie sous tension.
3. Une forte capacité de défense: Ils peuvent résister efficacement aux pics de tension instantanés, protégeant ainsi les équipements électriques des dommages.Un fusible double sensible (température et courant) protégeant contre les défauts de court-circuit du côté secondaire.Fuseau de protection contre la limitation du courant de secours (ELSP): protège contre les défaillances à l'intérieur du transformateur et du côté haute tension.
4. L'alimentation électrique flexible: Ils peuvent être de type terminal ou de type réseau en anneau, permettant à un transformateur de fournir de l'énergie à un autre, améliorant ainsi la distance et la fiabilité de l'alimentation.
5. Économie d'énergie et protection de l'environnement: Conçu en tenant compte de l'efficacité énergétique et de la protection de l'environnement.

Dessin technique

Spécification

Tests en usine

• Épreuve de résistance à l'enroulement
• Épreuve de résistance à l'isolation
• Test d'erreur du rapport de tension
• Épreuve d'impédance de court-circuit
• Épreuve de perte de charge (wattage) sans charge
• Épreuve de perte de charge (wattage)
• Test de résistance à la tension induite
• Test de résistance à la tension de la source séparée
• Épreuve d'intégrité de pression

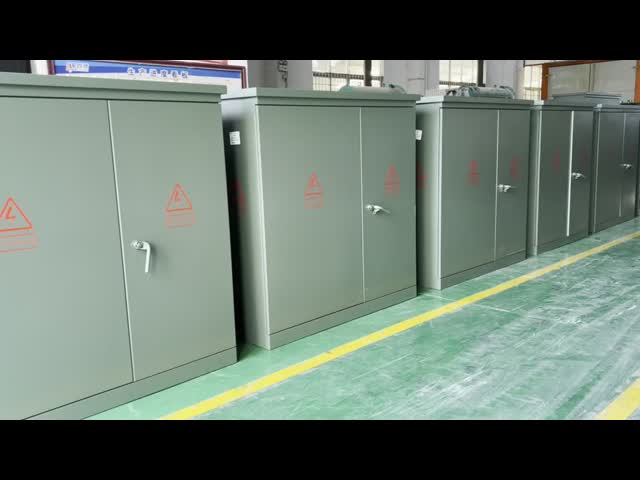

Processus de production

Questions fréquentes

1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
