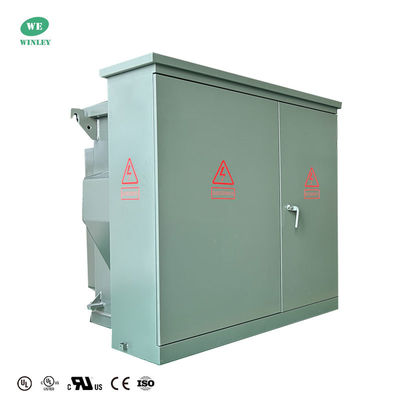

Transformateur oléiforme
>
Transformateur monté sur une plate-forme à 3 phases, distribution immergée dans l'huile 500Kva 12870V Normes ANSI IEEE

Transformateur monté sur une plate-forme à 3 phases, distribution immergée dans l'huile 500Kva 12870V Normes ANSI IEEE

Nom De Marque: WINLEY
Numéro De Modèle: ZGS-500/12. Je vous en prie.87
Nombre De Pièces: 1 unité
Prix: $5000-$150000
Détails De L'emballage: Casse en contreplaqué
Conditions De Paiement: T/T
Informations détaillées
Lieu d'origine:
Chine
Certification:
UL/cUL,CE,ISO
Le type:
monté sur le tampon, alimentation radiale
Capacité:
500KVA
Voltage primaire:
Pour les appareils électroniques
Voltage secondaire:
480Y/277
Gamme de tapement:
14400, 13800, 13200, 12870, 12470, 12000, 11700
Matériel:
D'aluminium
Groupe de vecteurs:
DYN1
Certification UL/cUL:
Le produit doit être présenté sous forme d'un certificat de conformité conforme à la norme UL-US-243
Capacité d'approvisionnement:
1000 pièces par mois
Mettre en évidence:

Transformateur monté sur plateau 12870V

,

Transformateur monté sur plaquette ANSI IEEE

,

Transformateur monté sur le tampon de 500 KVA

Description du produit

Transformateur monté sur une plate-forme à 3 phases, distribution immergée dans l'huile 500Kva 12870V Normes ANSI IEEE





Les transformateurs à plaquette sont des composants essentiels des réseaux de distribution contemporains et jouent un rôle clé dans les systèmes d'alimentation souterrains.y compris les résidencesLeur utilisation répandue dans les Amériques peut être attribuée à leur durabilité, leur facilité d'entretien et leurs caractéristiques de sécurité robustes.



Transformateur monté sur une plate-forme à 3 phases, distribution immergée dans l'huile 500Kva 12870V Normes ANSI IEEE 0



Transformateur monté sur une plate-forme à 3 phases, distribution immergée dans l'huile 500Kva 12870V Normes ANSI IEEE 1



Transformateur monté sur une plate-forme à 3 phases, distribution immergée dans l'huile 500Kva 12870V Normes ANSI IEEE 2



Pourquoi nous choisir?



  • WINLEY produit une gamme complète de transformateurs à plaquette à trois phases avec une capacité de 45kva-5500KVA et une tension allant jusqu'à 34,5KV. Les produits répondent ou dépassent même les normes du DOE 2016,Les équipements électroniquesIl s'agit d'un projet de recherche qui a été réalisé par des chercheurs de l'université.
  • Le transformateur triphasé fabriqué par WINLEY a obtenu la certification UL/cUL (numéro de certificat: UL-US-2431836-0, UL-CA-2423202-0),et peut demander une UL (autorisation de partenaire) selon les exigences du client.
  • Nos produits sont exportés vers l'Amérique du Nord, l'Amérique du Sud, les Philippines et d'autres endroits en grande quantité.service après-vente professionnel et fiable, et peut livrer les marchandises rapidement dans un délai de 7 à 35 jours.



Transformateur monté sur une plate-forme à 3 phases, distribution immergée dans l'huile 500Kva 12870V Normes ANSI IEEE 3



Principales données



données de spécifications
Je ne veux pas. Détails UNits Spécification Nom de l'entreprise
1 Le type ~ monté sur le tampon, alimentation radiale
2 Capacité nominale KVA 500
3 Numéro de phase ~ 3
4 Voltage primaire V 12870 le delta

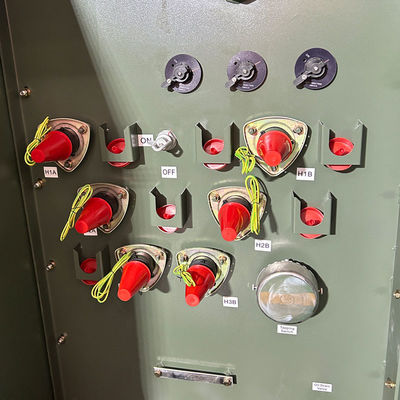

5 Termination primaire ~ Classe 15kV, BIL95kV, 200A bien et insérer le front mort
6 Voltage secondaire V 480Y/277 Le Wye-N
7 Connexion secondaire ~ Pique à 4 trous
7 Type de prise ~ écoute hors circuit
8 Plage de détection % 14400, 13800, 13200, 12870, 12470, 12000, 11700
9 Méthode de refroidissement ~ Onan
10 Fréquence nominale Hz 60
11 Groupe vecteur ~ Dyn1
12 Classe d'isolation ~ A (105)°C)
13 Hausse de température Le K. 65
14 Perte au déchargement W 750 avec une tolérance de 10%
15 Perte de charge (85°C) W 5800
16 Impédance % 5.5 à 6.5
17 Matériau d'enroulement ~ D'aluminium ou cuivre
18 Matériau de base ~ acier au silicium
19 Matériau de refroidissement ~ Huile minérale





Dessin technique



Transformateur monté sur une plate-forme à 3 phases, distribution immergée dans l'huile 500Kva 12870V Normes ANSI IEEE 4



Spécification



Puissance nominale
(KVA)
Haute tension
(KV)
Basse tension
(V)
Perte de charge totale
(W)
Perte au cours de la charge
(W)
Taille
(mm)
Profondeur
(mm)
Largeur
(mm)
Le poids
(kg)
Le poids
(Pounds)
75 KVA 34.5KV
4.160KV
12.47KV
13.2KV
13.8KV
24940GrdY/14400
1247 Grdy/7200
4160GrdY/2400
ou autres
277 V
347 V
Unité d'alimentation
600 V
Pour les appareils à sous-vêtements
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645 1422
150 KVA 280 2200 1530 980 1510 989 2180
300 KVA 480 3650 1680 1080 1660 1415 3119
500 KVA 680 5100 1790 1160 1810 1905 4200
750 KVA 980 7500 2030 1300 2030 2755 6074
Des émissions de CO2 1150 10300 1854 1549 1651 3235 7132
Pour les appareils électroniques 1640 14500 2150 1570 2210 5835 12864
Pour l'aéronef 2160 20645 2220 1600 2380 6430 14175
2500 KVA 2680 23786 2330 1650 3070 8865 19544
3 000 KVA 3300 30300 2460 1850 3260 11300 24912
3735 KVA 4125 37875 2680 2060 4080 14400 31746

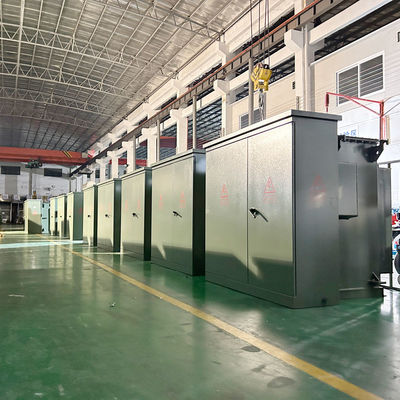

Processus de production



Transformateur monté sur une plate-forme à 3 phases, distribution immergée dans l'huile 500Kva 12870V Normes ANSI IEEE 5

Transformateur monté sur une plate-forme à 3 phases, distribution immergée dans l'huile 500Kva 12870V Normes ANSI IEEE 6

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 6



Questions fréquentes



1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
