Transformateur oléiforme
>

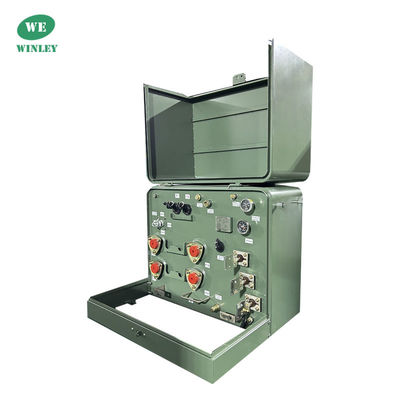

Transformateur à plateau unique en phase, distribution immergée dans l'huile, 25kva 12,47KV, type boîte combinée extérieure

Transformateur à plateau unique en phase, distribution immergée dans l'huile, 25kva 12,47KV, type boîte combinée extérieure

Nom De Marque: WINLEY
Numéro De Modèle: ZGD-25/15
Nombre De Pièces: 1 unité
Prix: $1000-$10000
Détails De L'emballage: Casse en contreplaqué
Conditions De Paiement: T/T
Informations détaillées
Lieu d'origine:
Chine
Certification:
CE,ISO
Type de transformateur:
Transformateur à plateau
Capacité:
25kVA
Voltage primaire:
12470V
Voltage secondaire:
Pour les appareils à combustion
Méthode de refroidissement:
KNAN; auto-refroidi
Fréquence:
60 Hz
Hausse de la température:
65°C
Normes d'efficacité:
Répond aux normes du DOE 2016 et aux normes ANSI/IEEE
Capacité d'approvisionnement:
1000 pièces par mois
Mettre en évidence:

12Transformateur monté sur le tampon de.47kv

,

Transformateur monté sur le tampon de 25 KVA

Description du produit

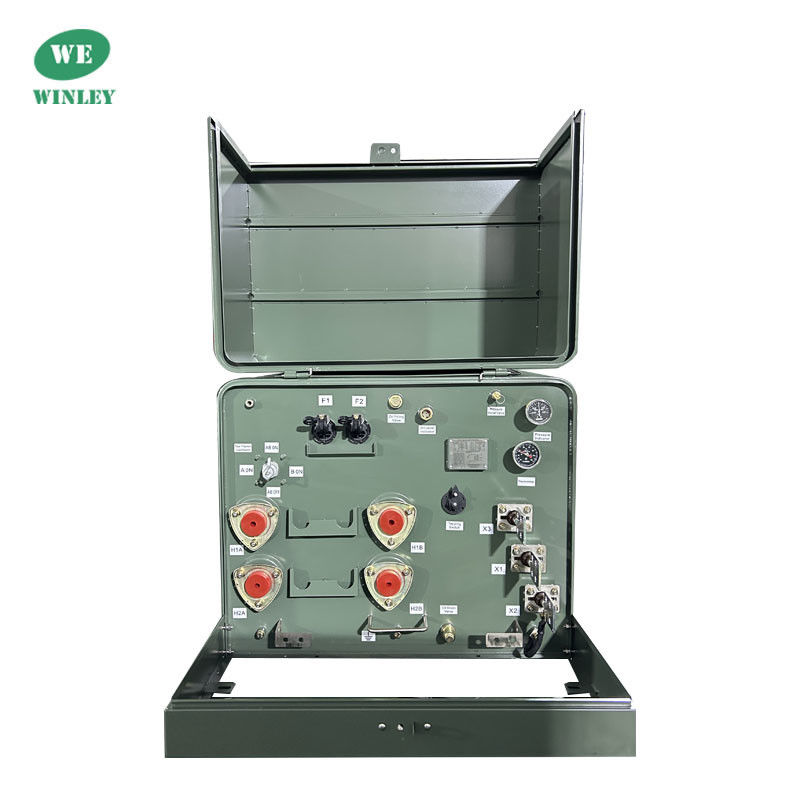

Transformateur à plateau unique en phase, distribution immergée dans l'huile, 25kva 12,47KV, type boîte combinée extérieure





Récapitulatif



1)Les transformateurs monophasés sont placés dans un armoire avec portes et serrures, généralement à l'extérieur.
2) Ces transformateurs sont fabriqués avec des capacités de 15 à 250 kVA.
3)Tous ces transformateurs de distribution sont isolés à l'huile, réfrigérés à l'eau, disponibles en boucle ou en alimentation radiale et sont à face morte.
4) Ces transformateurs se présentent en deux configurations de base, l'alimentation radio et l'alimentation en boucle, qui sont sélectionnées en fonction du type de circuit sur lequel les transformateurs doivent être insérés.
5) Les transformateurs monophasés ANSI sont équipés d'un boîtier à coque pour faciliter l'ouverture et un accès sans entrave aux connexions.La polyvalence de la conception permet une variété de configurations de protection et de commutation.



Principales données



Type d'alimentation du transformateur Alimentation en boucle
Phases Une seule phase
Capacité 25
Groupe de vecteurs II6
Voltage primaire Pour les appareils électroniques
Voltage secondaire Pour les appareils à commande numérique:
Fréquence 60 Hz
Hausse de température 65°C (80°C point chaud)
Classe de refroidissement KNAN; auto-refroidi
Normes d'efficacité Répond aux normes du DOE 2016 et aux normes ANSI/IEEE
Rating du facteur K (atténuation harmonique) Le code de l'établissement
Matériau d'enroulement D'autres métaux
Indice de température ambiante 40°C
Niveau sonore 48 dBA
Dimensions* Les mesures de sécurité doivent être prises en tenant compte de l'évolution de la température.
Poids* 900 livres
Efficacité 98.90%
Aucune perte de charge (en watts) * +/- 99 W
Perte de charge (en watts) +/- 367 W



Détails du produit

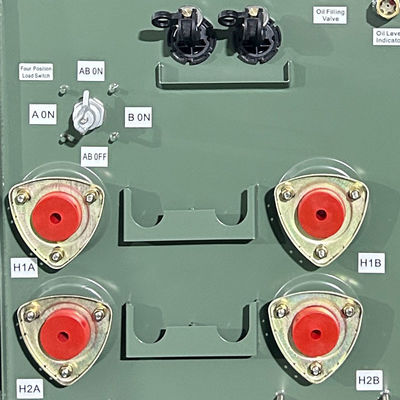

Transformateur à plateau unique en phase, distribution immergée dans l'huile, 25kva 12,47KV, type boîte combinée extérieure 0



Le dessin



Transformateur à plateau unique en phase, distribution immergée dans l'huile, 25kva 12,47KV, type boîte combinée extérieure 1



Spécification



STransformateur monté sur plateau en phase ingle Spécification
Rating Le nombre de fois où la tension est supérieure à 5 Aucune perte de charge Perte de charge Taille Profondeur Largeur Poids de l'huile ((kg) Poids total (en kg)
(kVA) (mm) (mm) (mm)
15 kVA 34.5/19. Je suis désolé.92
13.8/8
13.2/7. Je vous en prie.6
12.47 ou 7.2
ou autres
50 195 840 740 610 45 294
25 kVA 80 290 840 740 610 68 362
37.5 kVA 106 360 840 760 610 75 476
50 kVA 135 500 840 810 610 93 553
75 kVA 190 650 840 860 610 132 672
100 kVA 280 1010 910 1200 965 230 714
167 kVA 435 1530 1000 1200 965 265 913
250 kVA 550 2230 1250 1300 1430 325 1106




Notes de crédit

  • Répondre/dépasser les notes d'efficacité du DOE de 2016
  • Conforme à la norme ANSI/IEEE #C57.12.00
  • Conforme à la norme ANSI/IEEE #C57.12.25
  • Conforme à la norme ANSI/IEEE C57 12.28
  • Conforme à la norme ANSI/IEEE C57 12.38
  • Conforme à la norme ANSI/IEEE C57.12.70
  • Conforme à la norme ASTM D3487



Processus de production



50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 2

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 3

Transformateur à plateau unique en phase, distribution immergée dans l'huile, 25kva 12,47KV, type boîte combinée extérieure 4

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 4



Questions fréquentes



1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
