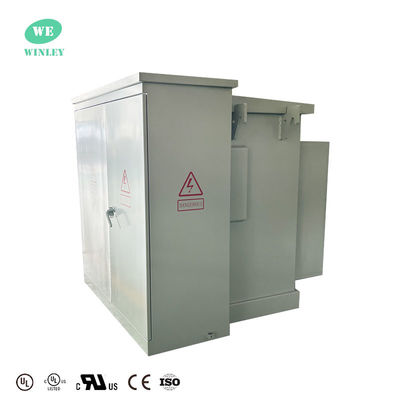

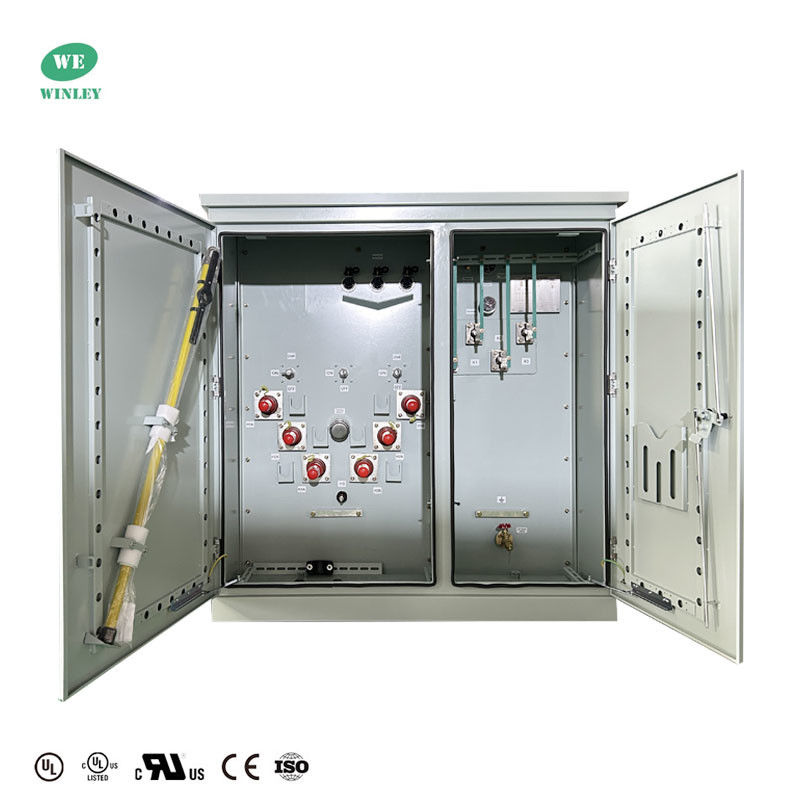

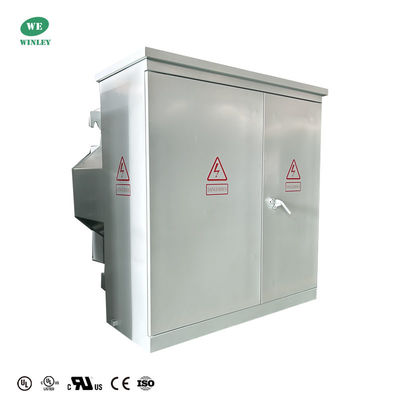

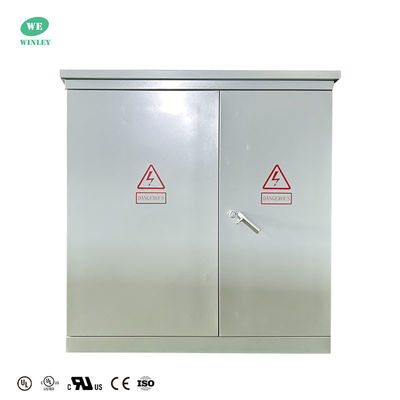

UL Certifié 500Kva 3 Phase Pad Transformateur monté Distribution électrique résidentielle 34.5KV ANSI IEEE DOE 2016 Normes

Nom De Marque: WINLEY
Numéro De Modèle: ZGS-500/35
Nombre De Pièces: 1unit
Prix: $5000-$150000
Détails De L'emballage: Plywood case
Conditions De Paiement: T/T
Informations détaillées
Description du produit
Informations détaillées
Place of Origin:
CHINA
Certification:
UL,CE,ISO
Transformer Type:
Pad Mounted
Feed Type:
Loop Feed
Capacity:
500KVA
Primary Voltage:
34500Y/19920
Cooling Class:
KNAN; Self-Cooled
Secondary Voltage:
480Y/277
Vector Group:
YNyn0
UL Certificate Numbers:
UL-US-2431836-0, UL-CA-2423202-0
Supply Ability:
1000set/month
Mettre en évidence:

Transformateur monté sur une plate-forme en 3 phases

,

Transformateur monté sur une plaque d'alimentation en boucle

,

Transformateur monté sur une plateforme de distribution électrique résidentielle

Description du produit

UL Certifié 500Kva 3 Phase Pad Transformateur monté Distribution électrique résidentielle 34.5KV ANSI IEEE DOE 2016 Normes





WINLEY est un fabricant et fournisseur professionnel de transformateurs. Diverses normes internationales peuvent être personnalisées pour votre transformateur, telles que: IEEE/ANSI(C57.12.34 ), CSA ((C227.4 & C227.5), IEC, DOE, NEMA.WINLEY produit des transformateurs certifiés UL/cUL, ISO, CE, etc.



UL Certifié 500Kva 3 Phase Pad Transformateur monté Distribution électrique résidentielle 34.5KV ANSI IEEE DOE 2016 Normes 0



UL Certifié 500Kva 3 Phase Pad Transformateur monté Distribution électrique résidentielle 34.5KV ANSI IEEE DOE 2016 Normes 1



UL Certifié 500Kva 3 Phase Pad Transformateur monté Distribution électrique résidentielle 34.5KV ANSI IEEE DOE 2016 Normes 2



Principales données



Type de transformateur Plateau monté
Type d'alimentation du transformateur Alimentation en boucle
Phases Trois phases
Capacité 500 KVA
Groupe de vecteurs Je suis désolé.
Voltage primaire 34500Y/19920
BIL primaire 150 KV
Voltage secondaire 480Y/277
Fréquence 60 Hz
Hausse de température 65°C
Classification de l'isolation Isolation de classe E - 120°C, 248°F
Classe de refroidissement KNAN; auto-refroidi
Matériau d'enroulement D'autres métaux
Indice de température ambiante 40°C
Plage de température de fonctionnement ambiante -40°C à +40°C (-50°F à +104°F)
Dimensions* Les mesures de sécurité doivent être prises en tenant compte de l'évolution de la température.
Poids total (liquide rempli) * 4901 livres
Efficacité en % 990,10%
Aucune perte de charge (en watts) +/- 690 W
Perte totale de charge (en watts) à 100% +/- 5 500 W

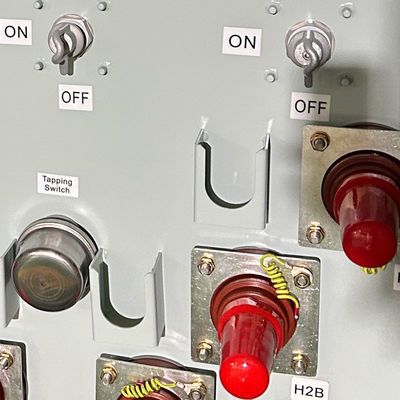

RÉSOLUTION



  • Bouches HV
  • Bouches de LV
  • Appuyez sur Modifier
  • Huile isolante
  • Indicateur de niveau d'huile
  • Témpéromètre liquide
  • Testeur de pression sous vide
  • Levées à la main
  • Terminals de mise à la terre
  • Plaque d'immatriculation
  • Commutateur de rupture de charge
  • Fuseau à baïonnette
  • Fuseau ELSP
  • Valve de vidange d'huile avec échantillonneur
  • Ventilateur de vidange

UL Certifié 500Kva 3 Phase Pad Transformateur monté Distribution électrique résidentielle 34.5KV ANSI IEEE DOE 2016 Normes 3



Le dessin

UL Certifié 500Kva 3 Phase Pad Transformateur monté Distribution électrique résidentielle 34.5KV ANSI IEEE DOE 2016 Normes 4

Spécification



Puissance nominale
(KVA)		 Haute tension
(KV)		 Basse tension
(V)		 Perte de charge totale
(W)		 Perte au cours de la charge
(W)		 Taille
(mm)		 Profondeur
(mm)		 Largeur
(mm)		 Le poids
(kg)		 Le poids
(Pounds)
75 KVA 34.5KV
4.160KV
12.47KV
13.2KV
13.8KV
24940GrdY/14400
1247 Grdy/7200
4160GrdY/2400
ou autres		 277 V
347 V
Unité d'alimentation
600 V
Pour les appareils à sous-vêtements
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347		 180 1250 1430 910 1930 645 1422
150 KVA 280 2200 1530 980 1510 989 2180
300 KVA 480 3650 1680 1080 1660 1415 3119
500 KVA 680 5100 1790 1160 1810 1905 4200
750 KVA 980 7500 2030 1300 2030 2755 6074
Des émissions de CO2 1150 10300 1854 1549 1651 3235 7132
Pour les appareils électroniques 1640 14500 2150 1570 2210 5835 12864
Pour l'aéronef 2160 20645 2220 1600 2380 6430 14175
2500 KVA 2680 23786 2330 1650 3070 8865 19544
3 000 KVA 3300 30300 2460 1850 3260 11300 24912
3735 KVA 4125 37875 2680 2060 4080 14400 31746



Processus de production



UL Certifié 500Kva 3 Phase Pad Transformateur monté Distribution électrique résidentielle 34.5KV ANSI IEEE DOE 2016 Normes 5

UL Certifié 500Kva 3 Phase Pad Transformateur monté Distribution électrique résidentielle 34.5KV ANSI IEEE DOE 2016 Normes 6

150KVA Three Phase Pad Mount electrical Transformer Oil Immersed 13.8KV 6



Questions fréquentes



1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
