Transformateur à 3 phases monté sur un tampon de 75 Kva rempli de liquide 13,2KV DOE 2016 Efficacité UL/cUL Certifié

WINLEY propose une gamme complète de transformateurs de distribution remplis de liquide ThreePhase Pad-Mounted qui répondent aux normes ANSI®/IEEE® applicables.Les transformateurs commerciaux WINLEY de type compartimental à trois phases sont conçus pour une installation en extérieur sur une plaque de béton et fournissent une distribution d'électricité souterraine aux transformateurs commerciaux., les charges industrielles et institutionnelles.

Principales données

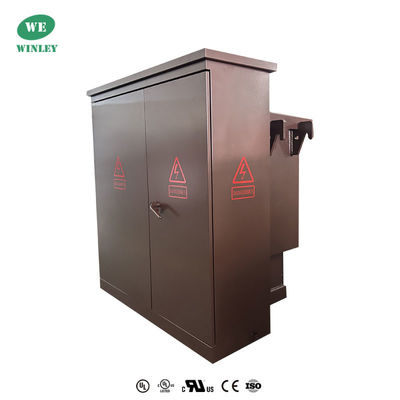

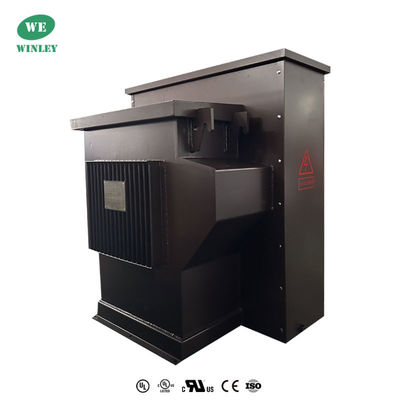

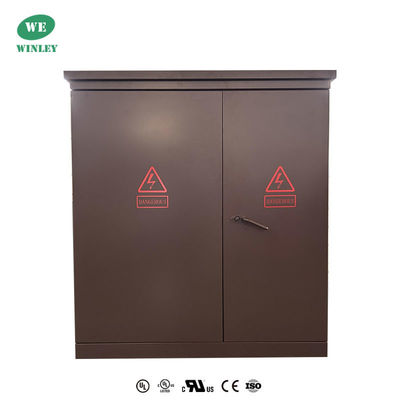

Photos du produit

Dessin technique

Caractéristiques standard

• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.
• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après ouverture de la porte basse tension.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.
• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.
• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus et au-dessous de la capacité nominale.
• Un trou de main de 10 x 18 (ou 14 x 25) dans le couvercle du réservoir du transformateur.
• Conçu, fabriqué et testé conformément aux dernières normes ANSI.

Structure du produit

1) La partie transformatrice et la partie du boîtier de commande de la variante américaine, dont la partie transformatrice est une structure entièrement scellée,et l'huile isolante peut être deux types d'huile à point d'allumage élevé ou d'huile ordinaire.

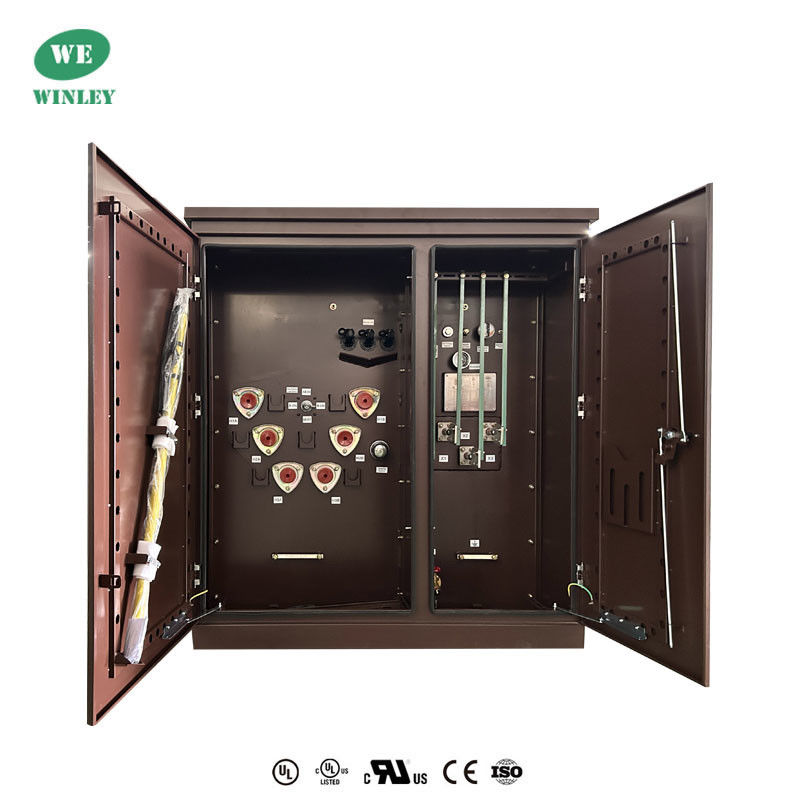

2)L'armoire de commande est divisée en une chambre haute tension et une chambre basse tension.

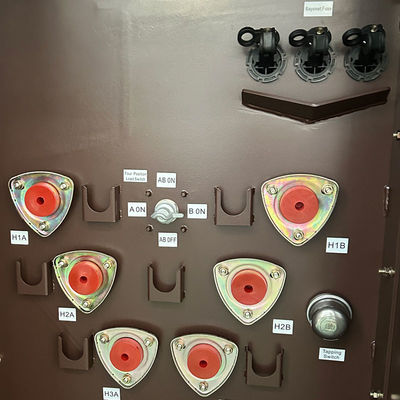

3)La salle haute tension est équipée de: prise de câble haute tension, arrêt de foudre, manche de commande du commutateur de charge, manche du commutateur de décharge non excitation, fusible de raccordement, soupape de décharge de pression,thermomètre, manomètres de pression, manomètres de position d'huile, bouchons de remplissage d'huile, vannes de vidange d'huile, etc., interrupteurs de charge, échangeurs de robinets à déclenchement, fusibles encastrés, etc.sont tous immergés dans l'huile de transformateur avec le noyau du transformateurLe câble haute tension et le transformateur sont reliés par des connecteurs de câble à coude.
4)Le côté basse tension peut être installé avec des disjoncteurs à air, des transformateurs de courant, ainsi que des compteurs d'énergie électrique, des ampéromètres et des voltmètres,et les circuits de sortie et les dispositifs de compensation de la capacité peuvent être configurés en fonction des besoins de l'utilisateur.

Spécification

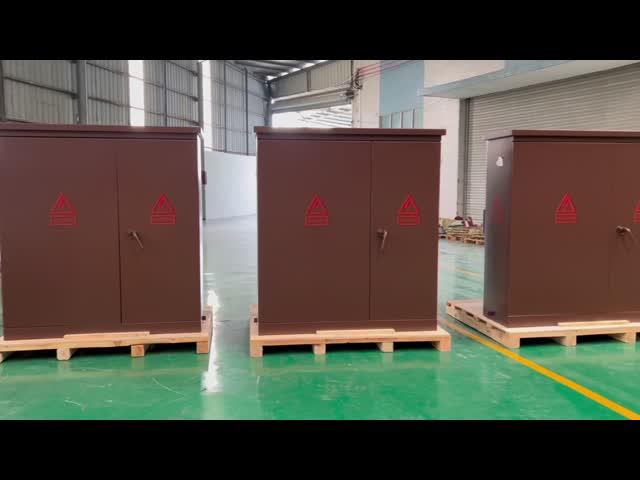

Processus de production

Questions fréquentes

1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.

Pourquoi nous choisir?

• La gamme de produits s'étend de 45 KVA à 5500 KVA, avec une tension nominale allant jusqu'à 34,5 KV, conforme ou dépassant les normes telles que DOE 2016, IEEE/ANSI, CSA,IEC,La NEMA.
• Les produits sont certifiés UL/cUL (numéros de certificat: UL-US-2431836-0, UL-CA-2423202-0) et peuvent obtenir une autorisation UL (partenaire) sur la base des demandes des clients.
• Nos produits sont exportés en grande quantité vers des régions telles que l'Amérique du Nord et les Philippines.avec un service après-vente professionnel et fiable, assurant une livraison rapide dans un délai de 7 à 35 jours.
