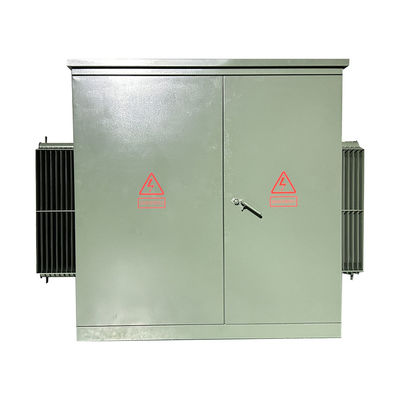

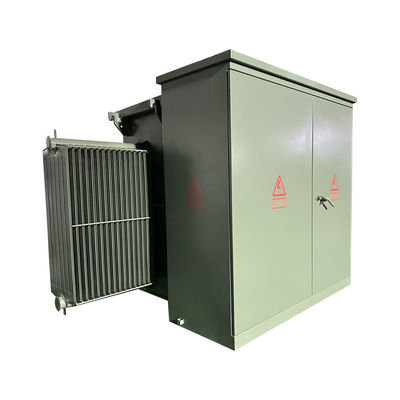

Transformateur à trois phases monté sur une plaque d'immatriculation 3000Kva 24940V à 4160Y/2400

Les transformateurs triphasés que nous produisons ont obtenu la certification UL, avec des capacités allant de 30 à 5500 kVA et des tensions allant jusqu'à 34,5 kV.Nos produits sont exportés en Amérique du Nord, aux Philippines et ailleurs en grande quantité..

Principales données

Caractéristiques standard

• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.
• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après
la porte basse tension est ouverte.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.

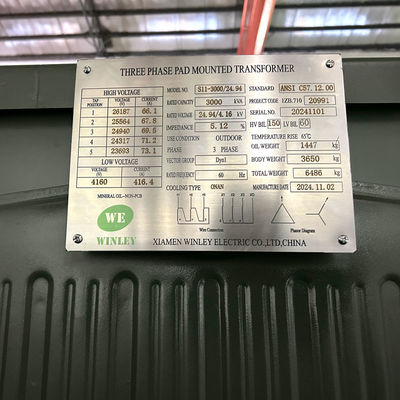

• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.
• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus
et inférieure à la valeur nominale.
• Un trou à main de 10 x 18 (ou 14 x 25) dans le transformateur
couverture du réservoir.
• Peint en vert olive (Munsell 7GY 3.29/1.5).
• Conçus, fabriqués et testés conformément aux
avec les dernières normes ANSI

Dessin technique

Structure du produit

1) La partie transformatrice et la partie du boîtier de commande de la variante américaine, dont la partie transformatrice est une structure entièrement scellée,et l'huile isolante peut être deux types d'huile à point d'allumage élevé ou d'huile ordinaire.

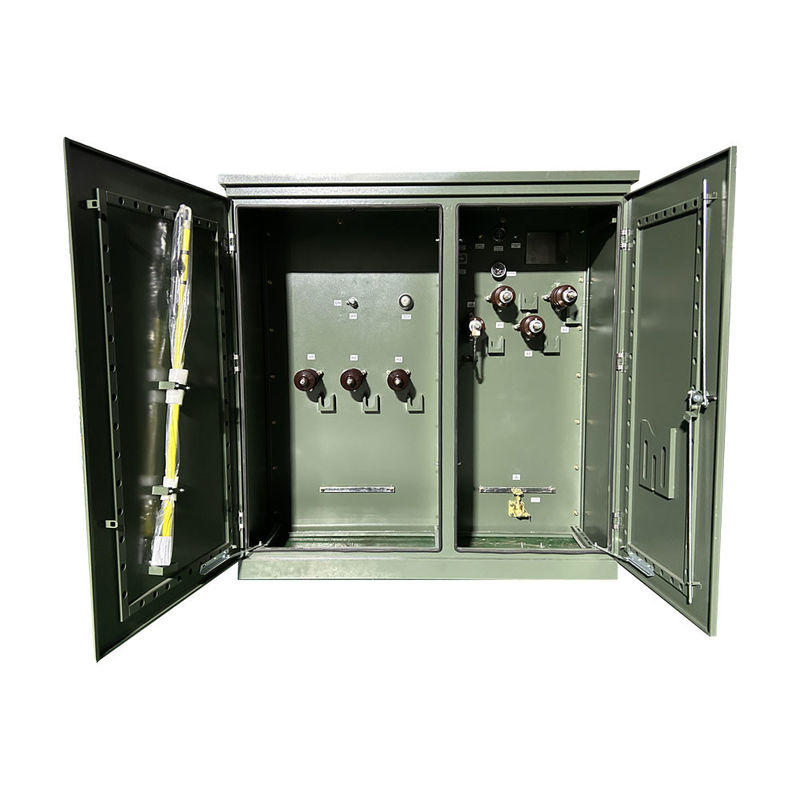

2)L'armoire de commande est divisée en une chambre haute tension et une chambre basse tension.

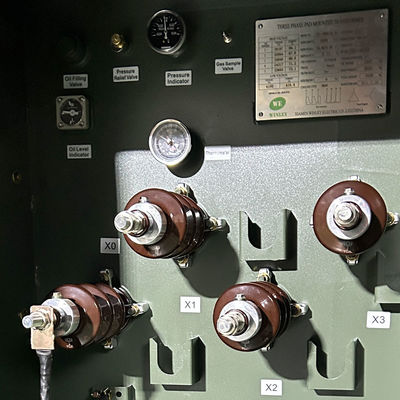

3)La salle haute tension est équipée de: prise de câble haute tension, arrêt de foudre, manche de commande du commutateur de charge, manche du commutateur de décharge non excitation, fusible de raccordement, soupape de décharge de pression,thermomètre, manomètres de pression, manomètres de position d'huile, bouchons de remplissage d'huile, vannes de vidange d'huile, etc., interrupteurs de charge, échangeurs de robinets à déclenchement, fusibles encastrés, etc.sont tous immergés dans l'huile de transformateur avec le noyau du transformateurLe câble haute tension et le transformateur sont reliés par des connecteurs de câble à coude.
4)Le côté basse tension peut être installé avec des disjoncteurs à air, des transformateurs de courant, ainsi que des compteurs d'énergie électrique, des ampéromètres et des voltmètres,et les circuits de sortie et les dispositifs de compensation de la capacité peuvent être configurés en fonction des besoins de l'utilisateur.

Spécification

Normes applicables

Le code IEEE est le C 57.12.00 ️ Norme relative aux exigences générales normalisées pour les transformateurs de distribution, de puissance et de régulation immergés dans un liquide.
Le code IEEE est le C 57.12.28 Équipements montés sur des plaquettes - Intégrité du boîtier.
Le code IEEE est le C 57.12.34 Les prescriptions normalisées relatives aux transformateurs de distribution triphasés auto-refroidis, de type compartimenté et montés sur plaquette
Le code IEEE est le C 57.12.90 Standard test code pour les transformateurs de distribution, de puissance et de régulation immergés dans un liquide et guide IEEE pour les essais de court-circuit des transformateurs de distribution et de puissance.
Le code IEEE est le C 57.12.91 Guide pour le chargement des transformateurs immergés dans de l'huile minérale.

Processus de production

Certification UL/cUL

Questions fréquentes

1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
