| Nom De Marque: | WINLEY |
| Numéro De Modèle: | SCB10 à 1600/22 |
| Nombre De Pièces: | 1 unité |
| Prix: | $5000-$100000 |
| Détails De L'emballage: | boîtier en contreplaqué |
| Conditions De Paiement: | T/T |

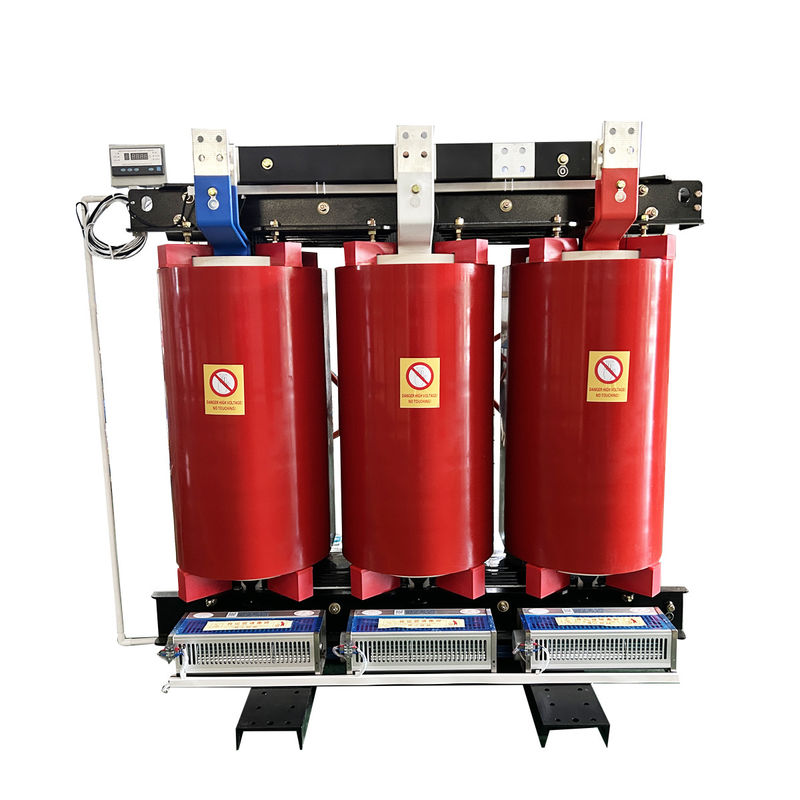

1600KVA Transformateur à bobine coulée à trois phases de type sec 22000V à 430KV
La série de transformateurs de type sec en résine coulée est un type de transformateur caractérisé par un faible bruit, une faible perte et une faible décharge partielle.matériaux de haute qualité, conception scientifique, savoir-faire rigoureux, méthodes d'essais avancées
Des dessins 3D
Caractéristiques du transformateur à sec
1) LeProtégé contre l'explosion, non explosif, non polluant, et sans gaz toxiques.
2) LeHaute résistance à l'humidité, capable de fonctionner en toute sécurité dans des environnements difficiles avec une humidité de 100% sans nécessiter de procédures de déshumidification.
3) Les produitsForte résistance au court-circuit, forte capacité de surcharge, capable de fonctionner à 110% de charge nominale pendant l'AF et 150% de charge nominale.
4) Les produitsBelle apparence, taille compacte et faible coût d'installation.
5) Les produitsLes performances et les paramètres répondent ou dépassent les normes GB, CEI ou de l'industrie.
Structure du produit
Principales données
| données de spécifications du transformateur | ||||
| Je ne veux pas. | Détails | Unité | Spécification | Nom de l'entreprise |
| 1 | Le type | ~ | résine de coulée, de type sec | |
| 2 | Capacité nominale | KVA | 1600 | |
| 3 | Numéro de phase | ~ | 3 | |
| 4 | Voltage d'entrée nominale | V | 22000 | Le Delta |
| 5 | Voltage de sortie nominal | V | 433 | Le Wye-N |
| 6 | Type de prise | ~ | hors circuit | |
| 7 | Plage de détection | % | ± 2*2,5% | |
| 8 | Méthode de refroidissement | ~ | AN/AF | |
| 9 | Fréquence nominale | Hz | 50 | |
| 10 | Groupe vecteur | ~ | Dyn11 | |
| 11 | Classe d'isolation | ~ | F (155°C) | |
| 12 | Hausse de température | Le K. | 100 | |
| 13 | Perte au déchargement | W | 2250 | Tolérance de 10% |
| 14 | Perte au cours de la charge (120°C) | W | 13600 | |
| 16 | Courant de décharge | % | 0.85 | |
| 15 | Impédance | % | 6 | |
| 17 | Matériau d'enroulement | ~ | D'aluminium | |
| 18 | Matériau de base | ~ | acier au silicium | |
| 19 | Condition de fonctionnement | ~ | à l'intérieur | |
| 20 | Le niveau de la mer | M | ≤ 1000 | |
| 21 | dispositif de protection contre la température | ~ | régulateur de température et ventilateurs de refroidissement | |
| 22 | Température ambiante | °C | de -5 à +40 | |
Spécification
| Spécifications du produit | ||||||||
| Capacité nominale (KVA) |
Haute tension (KV) |
Basse tension (KV) |
Symbole de connexion | Perte de charge (W) |
Perte au cours de la charge (W) |
Pas de courant de charge (en %) |
Dimension Je vous en prie. (mm) |
Le poids Pour les produits de base: |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | Dyn11 Je vous en prie. |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
Photos du produit
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
|
