| Nom De Marque: | WINLEY |
| Numéro De Modèle: | D-100/34.5 |
| Nombre De Pièces: | 1unit |
| Prix: | $1000-$10000 |
| Détails De L'emballage: | Plywood case |
| Conditions De Paiement: | T/T |

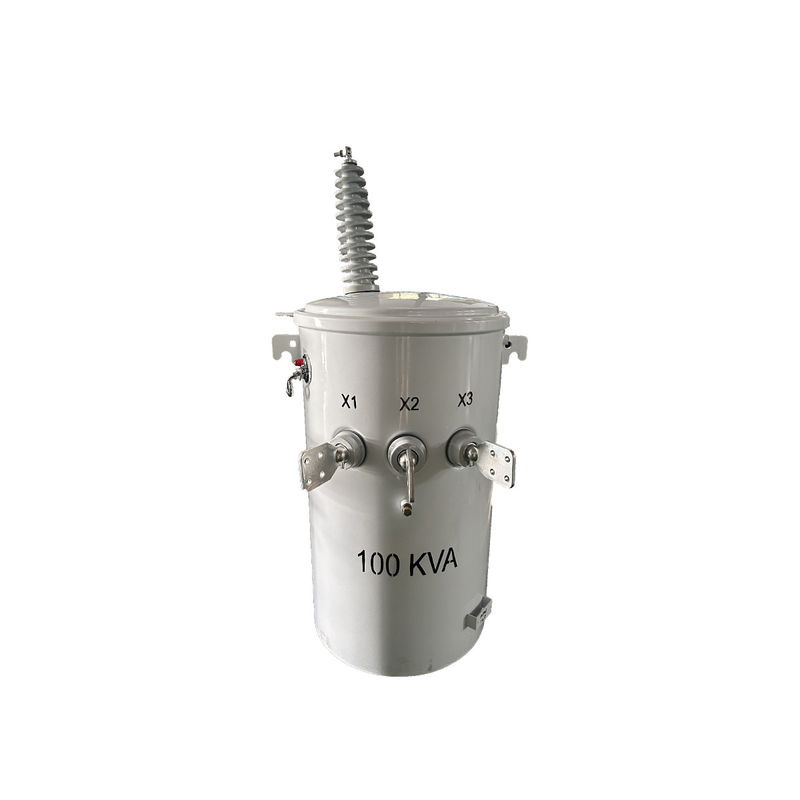

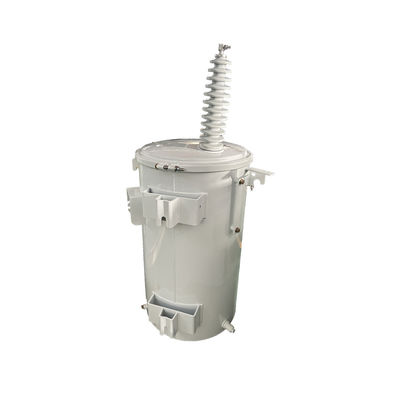

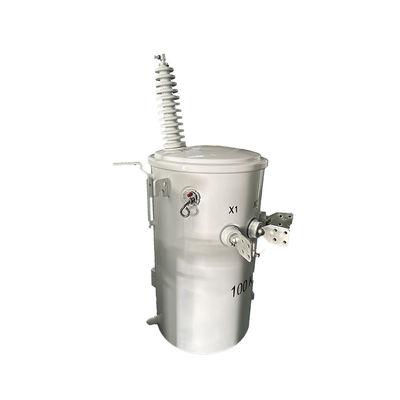

Transformateur de distribution monopôle de 100 kVA type huile 34,5 KV à 120 V Norme IEEE
Les transformateurs montés sur des poteaux produits par WINLEY ont une capacité nominale allant de 10 kVA à 333 kVA, répondant aux normes ANSI/IEEE C57, IEC60076 et autres,et répondant ou même dépassant les exigences d'efficacité du DOE et de la CSANos produits ont été exportés en grande quantité vers l'Amérique du Nord, l'Amérique centrale et du Sud, l'Asie du Sud-Est et d'autres marchés et ont été largement salués.
la structure
Principales données
| Type de transformateur | Transformateur de distribution aérienne de type classique |
| Phases | Une seule phase |
| Capacité | 100 KVA |
| Voltage primaire | 34500GrdY/19920 |
| Classe de tension primaire | Classe 35 kV |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Normes d'efficacité | Répond aux normes du DOE 2016 et aux normes ANSI/IEEE |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Niveau sonore | 51 dBA |
| Dimensions* | 30.71''-W x 31.89''-D x 47.24''-H |
| Diamètre du réservoir* | 24'' de surdose |
| Poids à sec* | 485.01 livres |
| Poids total (liquide rempli) * | 968 livres |
| Répondre/dépasser les notes d'efficacité du DOE de 2016 | |
| Efficacité | 99Je suis désolé. |
| Aucune perte de charge (en watts) | +/- 273 W |
| Perte de charge totale (en watts) | +/- 1 105 W |
Dessins du produit
Les spécifications
| Transformateur immergé dans l'huile monophasique de 10kva à 333kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | Les équipements électroniques | 10,8 à 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Les accessoires
Emballage
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
|
