Nom De Marque: | WINLEY |
Numéro De Modèle: | S-2500/25 |
Nombre De Pièces: | 1 unité |
Prix: | $5000-$150000 |
Détails De L'emballage: | boîtier en contreplaqué |
Conditions De Paiement: | T/T |
Transformateur monté sur un tampon à 3 phases de 2500kva
WINLEY ELECTRIC est spécialisée dans la production de transformateurs triphasés. Nos produits sont conformes aux normes ANSI, IEEE, DOE, CSA et autres.et la tension peut atteindre 34.5 kV. Nos produits sont exportés vers l'Amérique du Nord et d'autres endroits en grande quantité. Nous avons une riche expérience dans la conception, la production et le service après-vente.
Principales données
Type de transformateur | Montage sur plateau, type compartimenté |
Phases | Trois phases |
Capacité | 2.5 MVA (2500 KVA) |
Groupe de vecteurs | YnD1 |
Voltage primaire | Le montant de l'aide est fixé au montant de l'aide. |
Voltage secondaire | 4160 V |
Phasor secondaire | Le Delta |
BIL secondaire | 60 KV |
Fréquence | 60 Hz |
Hausse de température | 65°C |
Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
Classe de refroidissement | KNAN; auto-refroidi |
Impédance (typique) | 50,75% |
Normes d'efficacité | Répond aux normes du DOE 2016 et aux normes ANSI/IEEE |
Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
Fluide isolant | Fluide isolant biodégradable à base d'huile végétale naturelle ester - Fluide non PCB |
Matériau d'enroulement | D'autres métaux |
Indice de température ambiante | 40°C |
Niveau sonore | 60 dBA |
Dimensions* | Les mesures de sécurité doivent être prises en tenant compte de l'évolution de la température. |
Poids à sec (hors huile) * | 4Il pèse plus de 200 kg. |
Poids total (liquide rempli) * | 9800 livres |
Efficacité en % | 99.30% |
Dessin technique
Caractéristiques standard
• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.
• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après ouverture de la porte basse tension.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.
• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.
• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus et au-dessous de la capacité nominale.
• Un trou de main de 10 x 18 (ou 14 x 25) dans le couvercle du réservoir du transformateur.
• Peint en vert olive (Munsell 7GY 3.29/1.5).
• Conçu, fabriqué et testé conformément aux dernières normes ANSI
Accessoires facultatifs
Spécification
Le produit doit être présenté dans les conditions suivantes: | ||||||||
Puissance nominale (KVA) |
Haute tension (KV) |
Basse tension (V) |
Perte de charge totale (W) |
Perte au cours de la charge (W) |
Taille (mm) |
Profondeur (mm) |
Largeur (mm) |
Le poids (kg) |
75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 ou autres |
277 V 347 V Unité d'alimentation 600 V Pour les appareils à sous-vêtements 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 |

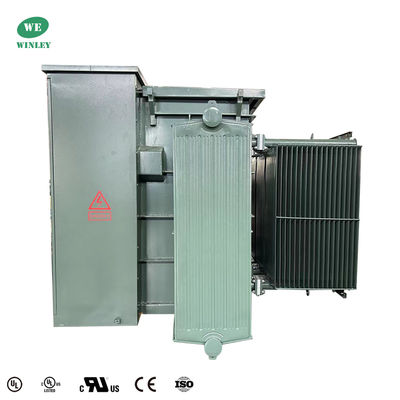

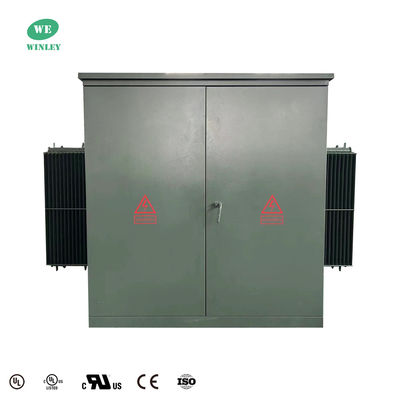

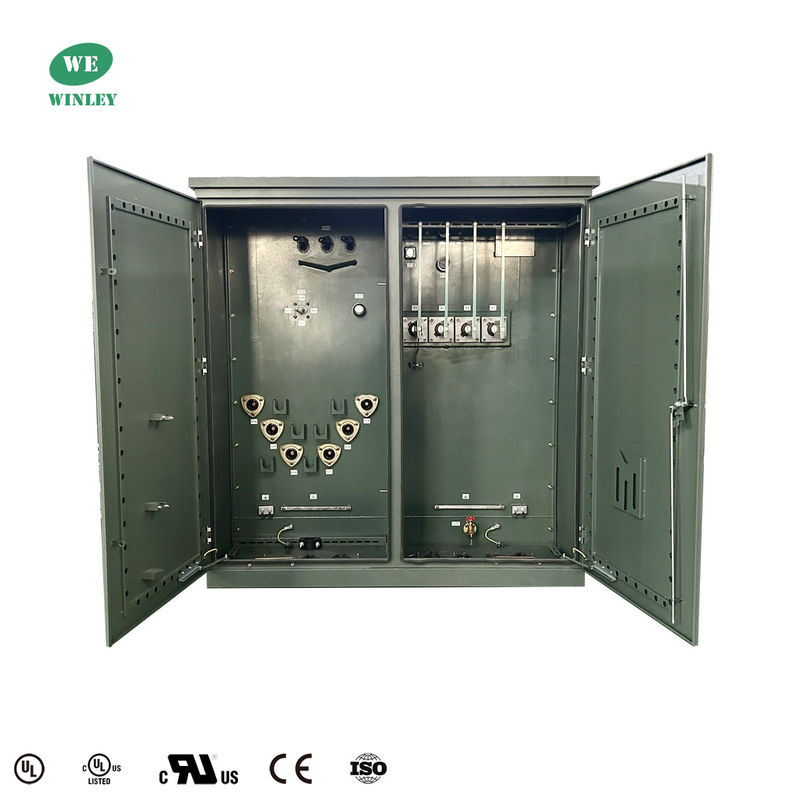

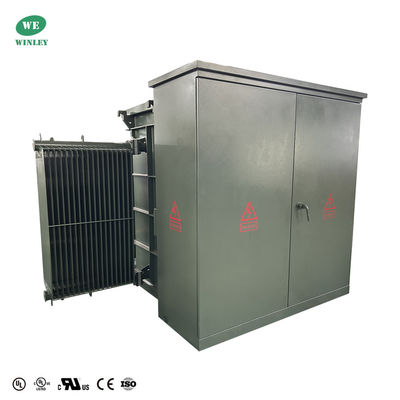

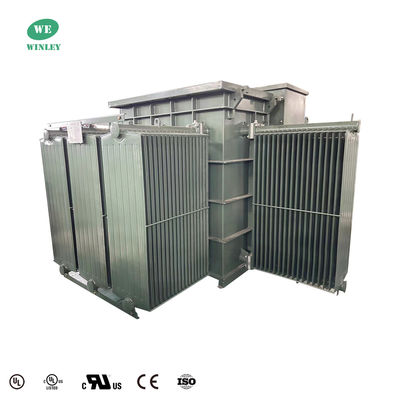

Photos du produit
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
![]() |
