| Nom De Marque: | WINLEY |
| Numéro De Modèle: | SCB10-1500/13. Je vous en prie.2 |
| Nombre De Pièces: | 1 unité |
| Prix: | $5000-$10000 |
| Détails De L'emballage: | boîtier en contreplaqué |
| Conditions De Paiement: | T/T |

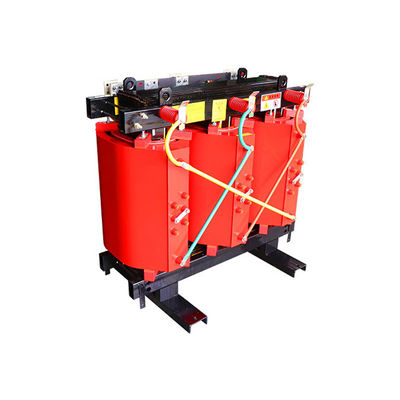

Transformateurs de puissance en résine coulée de type sec de trois phases de 1600kva de 13200V à 480y/277V
Les transformateurs à type sec en résine époxy triphasée de WINLEY Electric sont disponibles en trois catégories: 10KV/20KV/35KV, qui sont conformes aux normes IEC726 et GB/T10228-1997.Ils ont les caractéristiques de faible perte, structure compacte, poids léger, faible bruit, résistance à l'humidité, résistance mécanique élevée, retardateur de flamme, forte capacité de surcharge et faible qualité de décharge partielle.
Principales données
| données de spécifications du transformateur | |||||||
| Je ne veux pas. | Détails | Unité | Spécification | Nom de l'entreprise | |||
| 1 | Le type | ~ | résine de coulée, de type sec | ||||
| 2 | Capacité nominale | KVA | Le prix de vente | ||||
| 3 | Numéro de phase | ~ | 3 | ||||
| 4 | Voltage d'entrée nominale | V | 13200 | Le Delta | |||
| 5 | Voltage de sortie nominal | V | 480Y/277 | Le Wye-N | |||
| 6 | Type de prise | ~ | hors circuit | ||||
| 7 | Plage de détection | % | ± 2*2,5% | ||||
| 8 | Méthode de refroidissement | ~ | OA/FA | ||||
| 9 | Fréquence nominale | Hz | 60 | ||||
| 10 | Groupe vecteur | ~ | Dyn11 | ||||
| 11 | Classe d'isolation | ~ | F | ||||
| 12 | Hausse de température | °C | 100 | ||||
| 13 | Perte au déchargement | W | 3240 | Tolérance de 10% | |||
| 14 | Perte au cours de la charge (120°C) | W | 16300 | ||||
| 15 | Impédance | % | 5 à 7 | ||||
| 16 | Matériau d'enroulement | ~ | Je vous en prie. | ||||
| 17 | Matériau de base | ~ | acier au silicium | ||||
| 18 | Condition de fonctionnement | ~ | à l'intérieur/à l'extérieur | ||||
| 19 | Le niveau de la mer | M | ≤ 1000 | ||||
| 20 | Les accessoires | ~ | ventilateurs de refroidissement et régulateur de température | ||||
| 21 | Température ambiante | °C | de -25 à +40 | ||||
Spécification
| Capacité nominale | Haute tension | Faible | Symbole de connexion | Perte de charge | Perte au cours de la charge | Pas de courant de charge | Le poids | Indépendance du court-circuit |
| (KVA) | (KV) | Voltage | (W) | (W) | (en %) | (KG) | (en %) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Je vous en prie. | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Emballage du produit
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
|
