Nom De Marque: | WINLEY |
Numéro De Modèle: | D-10/5 |
Nombre De Pièces: | 1 unité |
Prix: | $1000-$10000 |
Détails De L'emballage: | boîtier en contreplaqué |
Conditions De Paiement: | T/T |

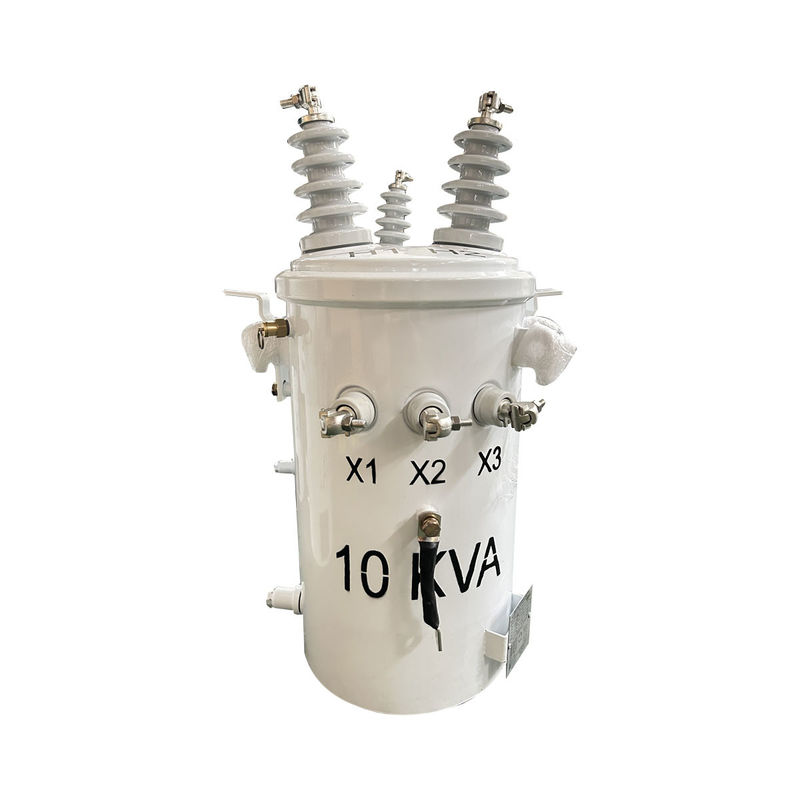

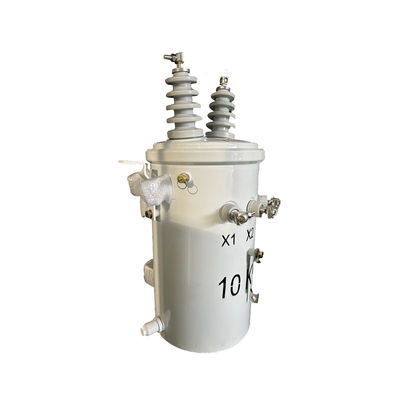

Transformateur à pôle montagé à 10kva à phase unique, immergé dans l'huile de type 4160V à 240V

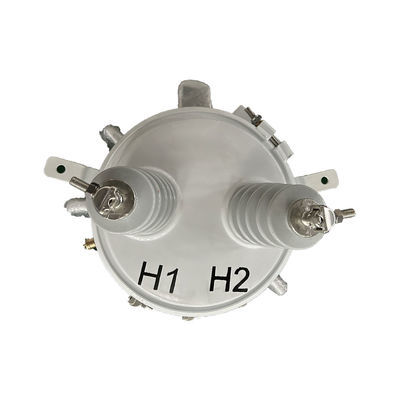

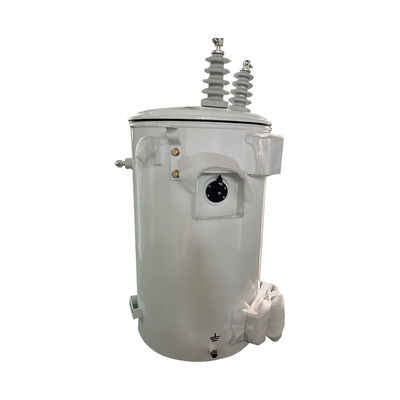

Le transformateur est une structure d'étanchéité cylindrique, chacun est fixé avec des dispositifs de mise à la terre, des crochets, des boutons de support conformes à la norme ANSI et une ou deux boîtes haute tension sur le couvercle,boîtier à basse tension sur la paroi du réservoir et de l'œilLe changeur de robinets doit être réglé selon les instructions après coupure.
Caractéristique de performance
1Les produits sont largement utilisés dans la transmission et la distribution d'énergie des réseaux électriques industriels et agricoles.
2Le noyau de fer est constitué de tôle de silicium-acier laminée à froid avec une conductivité magnétique élevée et adopte une structure de planche de traction, de sorte que sa trajectoire magnétique est courte, les pertes et le niveau de bruit sont faibles.
3Le fil de compression est utilisé pour l'enroulement de sorte que les pertes sont faibles et ont une bonne capacité à résister au court-circuit.
4Le réservoir d'huile est de type cloche avec une structure de type plaque pliante complète, ayant un extérieur excellent et facile à entretenir.
Principales données
Phases | Une seule phase |
Capacité | 10 KVA |
Voltage primaire | 4160GrdY/2400 |
BIL primaire | 60 kV |
Voltage secondaire | Pour les appareils à commande numérique: |
Classe de tension secondaire | 1Classe de 2 kV |
Phasor secondaire | Déplacement à double enroulement en phase unique |
BIL secondaire | 30 KV |
Fréquence | 60 Hz |
Hausse de température | 65°C |
Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
Classe de refroidissement | ONAN; auto-refroidi |
Normes d'efficacité | Répond aux normes du DOE 2016, répond aux normes de la CSA Répond aux normes de l'ANSI/IEEE |
Matériau d'enroulement | D'autres métaux |
Indice de température ambiante | 40°C |
Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
Niveau sonore | 48 dBA |
Le dessin
Les spécifications
Transformateur immergé dans l'huile monophasique de 10kva à 500kva | ||||||
Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
Voltage (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | Les équipements électroniques | 10,8 à 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Les accessoires
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
![]() |
