| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-100/35 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | Une seule phase | Capacité nominale: | 100kVA |
|---|---|---|---|
| Voltage primaire: | 34500GrdY/19920V | Voltage secondaire: | Pour les appareils à combustion |
| Fréquence: | 60 HZ | Matériau d'enroulement: | De cuivre/en aluminium |
| Efficacité: | 99.10% | ||
| Surligner: | Transformateur de distribution monté sur plateau DOE 2016,Transformateur de distribution monté sur une plate-forme immergée dans l'huile,Transformateur de distribution monophasé monté sur une plaque |
||

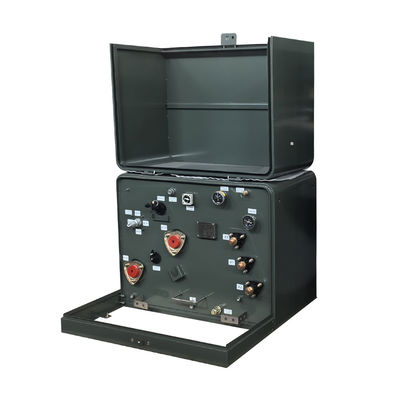

Transformateur de distribution monophasé de 100 Kva immergé dans l'huile répond au DOE 2016 34,5 KV à 220 V
La capacité nominale du transformateur monophasé est de 15 à 250 kVA. Le transformateur monophasé est généralement utilisé dans les endroits où une alimentation monophasée est requise pour un usage civil,comme les appareils ménagers, etc., et sa capacité est relativement inférieure à celle d'un transformateur à plaquette triphasée. Répond aux normes suivantes: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, etc.
la structure

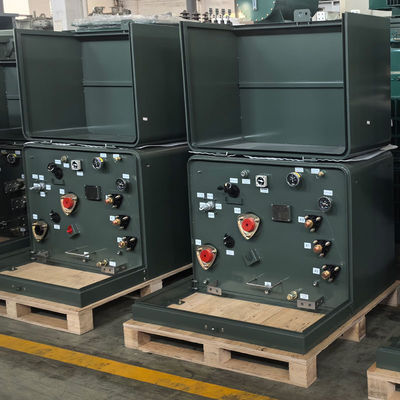

Photos de l'usine
Principales données
| Type de transformateur | Monté sur une rampe, de type compartimenté I et II |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Une seule phase |
| Capacité | 100 KVA |
| Voltage primaire | 34500GrdY/19920 |
| Classe de tension primaire | Classe 35 kV |
| BIL primaire | 150 KV |
| Voltage secondaire | 240/120 (L-N-L) pour une distribution de 120/240V |
| Classe de tension secondaire | 1Classe de 2 kV |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Impédance | 10,7-2,7% typique |
| Accord de résiliation principal | Règlement ANSI de type I |
| Termination primaire | Boîtiers intégraux serrés à l'extérieur avec des boutons amovibles, 200A rupture morte |
| Rating du commutateur de rupture de charge | 200 ampères, 35 kV et 10 kArms |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 51 dBA |
| Classification de l'enceinte | NEMA 3R Cabinet de câblage résistant aux intempéries, réservoir scellé |
| Dimensions* | 36.5''-W x 42.5''-D x 36''-H |
| Poids à sec (hors huile) * | 749.56 livres |
| Poids total (liquide rempli) * | 2,024.36 livres |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Efficacité | 990,10% |
| Aucune perte de charge (en watts) * | +/- 273 W |
| Perte de charge (en watts) | +/- 1 105 W |
Spécification
| Transformateur monophasé de 25kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (en %) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 Les personnes physiques et morales qui ne sont pas membres de la famille | 110 220 230 400 480 | II0, II6 | Les équipements électroniques | 10,0 à 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Le dessin
Les accessoires
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
