| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-75/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phase: | Single Phase | Rated capacity: | 75KVA Or Customized |
|---|---|---|---|
| Primary Voltage: | 12470v Or Customized | Secondary Voltage: | 220V |
| Cooling Class: | KNAN; Self-Cooled | Impedance: | 2.4% |
| Winding Material: | Copper Or Customized | Efficiency: | 99.15% |
| Surligner: | Transformateur de distribution monophasé monté sur une plaque,Transformateur de distribution monté sur une plaque de 75 KVA,Transformateur de distribution monté sur une rampe de 220 V |
||

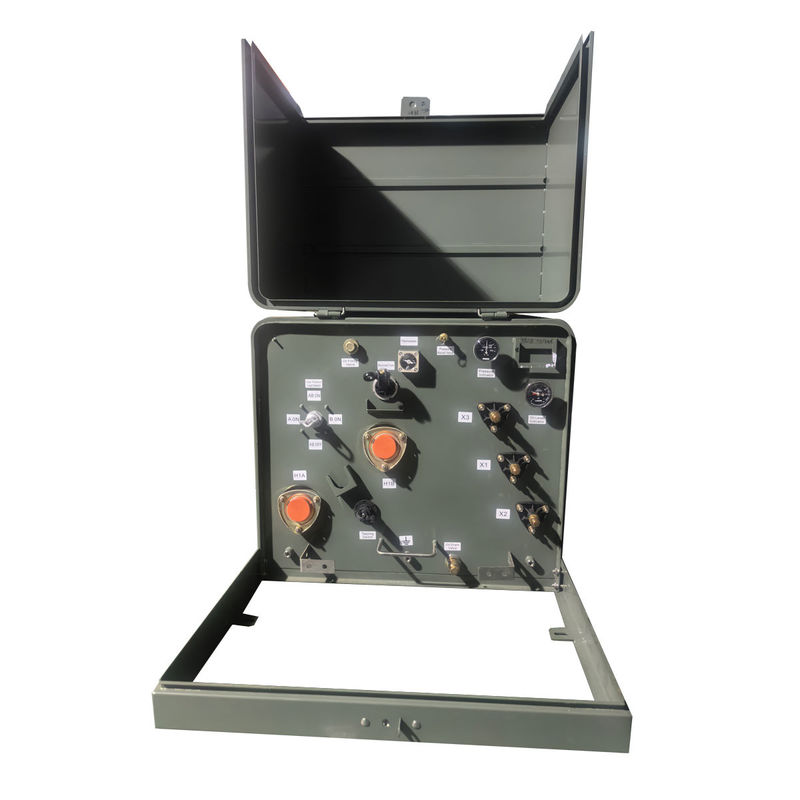

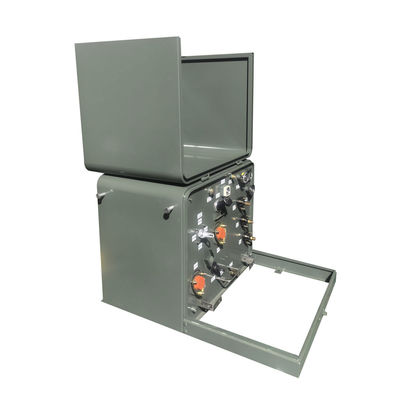

Transformateur de distribution montagé sur un tampon à phase unique de 75 KVA 12470v 220v extérieur
La capacité nominale du transformateur monophasé est de 15 à 250 kVA. Le transformateur monophasé est généralement utilisé dans les endroits où une alimentation monophasée est nécessaire pour une utilisation civile,comme les appareils ménagers, etc., et sa capacité est relativement inférieure à celle d'un transformateur à plaquette triphasée. Répond aux normes suivantes: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, etc.
Caractéristique
Système de qualité certifié ISO 9001
Répondre à la norme d'efficacité énergétique du DOE ou dépasser les normes ANSI/IEEE et NEMA
Le revêtement du réservoir est supérieur à IEEE Std C57.12.28TM-2005 et IEEE Std C57.12.29TM-2005 (uniquement en acier inoxydable)
Compétence complète avec l'IEEE Std C57.12Exigences d'intégrité des boîtiers de la norme.28TM-2005
1. Dispositif de dépression
2- Provisions pour le remplissage et le drainage du liquide
3Plaque de marque gravée au laser
4Poche de verrouillage flottante pour un alignement facile
5. Désignations des boîtes décalées
6.Couvercle de réservoir en dôme soudé
7Cliquez ici pour obtenir les dessins du transformateur.
8. bandes de manipulation de matériaux non corrosifs
9. réservoir couronné
10. seuil amovible
11- Porte à charnière avec broches et barils en acier inoxydable
12. la courroie de mise à la terre de X2 à la terre du réservoir
13. puits de bousculade HV pour les connecteurs de coude avant morts
14. puits de bousculade haute tension-200A et bousculade basse tension
Photos de l'usine
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Opération | Opération de décroissance |
| Phases | Trois phases |
| Capacité | 75 KVA |
| Groupe de vecteurs | Je veux |
| Voltage primaire | 13800GrdY/7968 |
| Classe de tension primaire | Classe 15 kV |
| Phasor primaire | Wye au grain |
| BIL primaire | 95 KV |
| Voltage secondaire | 208Y/120 |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Le Wye-N |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Rating du commutateur de rupture de charge | 200 ampères et 15 kV |
| Normes d'efficacité | Répond aux normes du DOE 2016, répond aux normes de la CSA Répond aux normes de l'ANSI/IEEE |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 51 dBA |
| Port d'accès au couvercle du réservoir | N/A |
| Dimensions* | 61"W x 43"D x 69"H |
| Poids à sec (hors huile) * | 730 livres |
| Poids total (liquide rempli) * | 2160 livres |
| Efficacité en % | 990,10% |
Spécification
| Transformateur monophasé de 25kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (en %) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 Les personnes physiques et morales qui ne sont pas membres de la famille | 110 220 230 400 480 | II0, II6 | Les équipements électroniques | 10,0 à 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Le dessin
Les accessoires
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
