| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-5000/35 |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | Casse en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | Capacité: | 5000KVA |
|---|---|---|---|
| Voltage primaire: | 34500GrdY/19920 | Voltage secondaire: | Pour les appareils électroniques |
| Fréquence: | 60 HZ | Hausse de la température: | 65°C |
| Niveau sonore: | 65 dBA | Matériau d'enroulement: | D'autres métaux |
| Surligner: | Transformateur de distribution de 5000 kVA,Transformateur de distribution à plateau immergé en huile,Transformateur de distribution triphasé monté sur plateau |
||

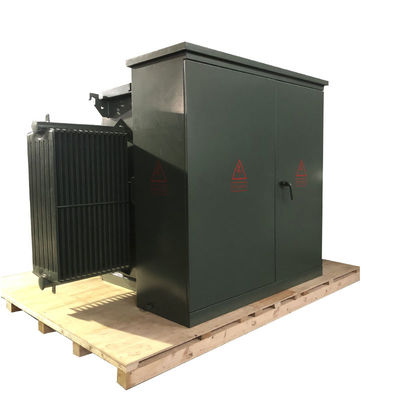

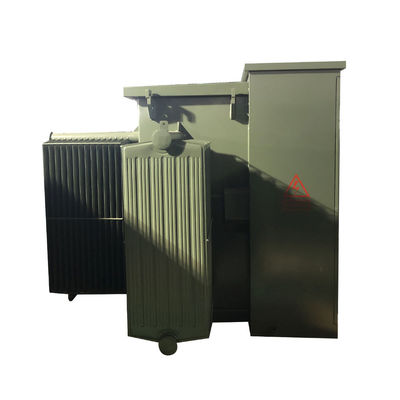

Transformateur de distribution immergé dans l'huile 35kv
WINLEY présente une gamme complète de transformateurs de distribution triphasés remplis de liquide qui respectent les normes ANSI®/IEEE® pertinentes.Capables de gérer des tensions élevées allant jusqu'à 34.5 kV et jusqu'à 5 000 kVA, ces transformateurs sont idéaux pour les applications nécessitant une tension élevée et une capacité substantielle, y compris les sous-stations électriques et la consommation d'énergie industrielle.
RÉSOLUTION
1) La partie transformatrice et la partie du boîtier de commande de la variante américaine, dont la partie transformatrice est une structure entièrement scellée,et l'huile isolante peut être deux types d'huile à point d'allumage élevé ou d'huile ordinaire.

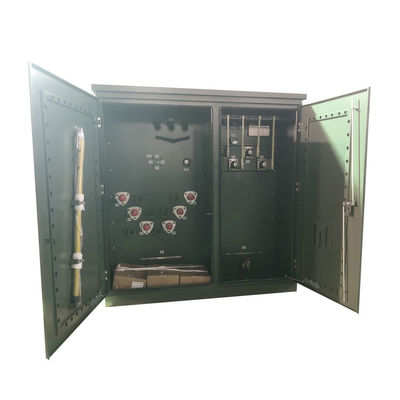

2)L'armoire de commande est divisée en une chambre haute tension et une chambre basse tension.
3)La salle haute tension est équipée de: prise de câble haute tension, arrêt de foudre, manche de commande du commutateur de charge, manche du commutateur de décharge non excitation, fusible de raccordement, soupape de décharge de pression,thermomètre, manomètres de pression, manomètres de position d'huile, bouchons de remplissage d'huile, vannes de vidange d'huile, etc., interrupteurs de charge, échangeurs de robinets à déclenchement, fusibles encastrés, etc.sont tous immergés dans l'huile de transformateur avec le noyau du transformateurLe câble haute tension et le transformateur sont reliés par des connecteurs de câble à coude.
4)Le côté basse tension peut être installé avec des disjoncteurs à air, des transformateurs de courant, ainsi que des compteurs d'énergie électrique, des ampéromètres et des voltmètres,et les circuits de sortie et les dispositifs de compensation de la capacité peuvent être configurés en fonction des besoins de l'utilisateur.
Résultats
1.en utilisant la structure d'étanchéité du réservoir en carton ondulé pour éviter le contact avec l'air, l'eau en contact avec le transformateur, réduisant le degré de vieillissement de l'huile,pour prolonger la durée de vie du transformateurPar la déformation élastique de l'huile ondulée pour ajuster le changement de volume des caleçons de chaleur du transformateur, le froid rétrécit.
2. la structure du produit pour le type extérieur, oreiller sans huile, haut niveau d'antifouling;; en période d'utilisation normale sans huile de transformateur de remplacement, vraiment sans entretien,pour assurer le fonctionnement sûr et la fiabilité du réseau.
3. le transformateur dispose d'un dispositif de sécurité de décharge de pression, lorsque la pression d'arrêt du transformateur est trop élevée,il peut être libéré en toute sécurité et de manière fiable par la vanne de soulagement de la pression pour empêcher l'expansion de l'accident.
Principales données
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Opération | Opération à décroissance (non approuvée pour une décroissance) |
| Phases | Trois phases |
| Capacité | 5 MVA (5000 KVA) |
| Groupe de vecteurs | YnD1 |
| Voltage primaire | 34500GrdY/19920 |
| Classe de tension primaire | Classe 35 kV |
| Phasor primaire | Wye au grain |
| BIL primaire | 200 KV |
| Voltage secondaire | Pour les appareils électroniques |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Le Delta |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Impédance | 50,0% typique |
| Normes d'efficacité | Répond aux normes du DOE 2016, répond aux normes de la CSA Répond aux normes de l'ANSI/IEEE |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Rating du moteur à impulsions | N/A |
| Fluide isolant | Fluide isolant biodégradable à base d'huile végétale naturelle ester - Fluide non PCB |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 65 dBA |
| Élevage (altitude) | 3300 pieds (1000 mètres) au-dessus du niveau de la mer |
| Classification de l'enceinte | NEMA 3R Cabinet de câblage résistant aux intempéries, réservoir scellé |
| Dimensions* | Les mesures de sécurité doivent être prises en tenant compte de l'évolution de la température. |
| Poids à sec (hors huile) * | 8,040 livres |
| Poids total (liquide rempli) * | 14Il pèse 330 livres. |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Caractéristiques | Assemblage d'entrée de boulons à pentagème |
| Efficacité en % | 980,50% |
Dessin technique
Spécification
| Transformateur monté sur une plateforme à trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Accessoires facultatifs
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
