Transformateur monté sur un tampon à alimentation en boucle à trois phases de 3000 KVA

Nom De Marque:	WINLEY
Numéro De Modèle:	S-3000/15
Nombre De Pièces:	1 unité
Prix:	$5000-$150000
Détails De L'emballage:	Casse en contreplaqué
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Phases:

Trois phases

Capacité:

3 000 KVA

Voltage primaire:

12470V ou personnalisé

Voltage secondaire:

480Y/277

Groupe de vecteurs:

Hausse de la température:

Impédance (typique):

50,75%

Matériau d'enroulement:

de cuivre

Capacité d'approvisionnement:

1000 pièces par mois

Mettre en évidence:

Transformateur monté sur un tampon de 3000 KVA

12Transformateur monté sur le tampon de.47kv

13Transformateur monté sur le tampon de 8kv

Description du produit

Transformateur monté sur le tampon à alimentation en boucle en trois phases à alimentation radiale en trois phases de 3000 mva 12.47kv 13.2kv 13.8kv

WINLEY présente une gamme complète de transformateurs de distribution triphasés remplis de liquide qui respectent les normes ANSI®/IEEE® pertinentes.Capables de gérer des tensions élevées allant jusqu'à 34Ces transformateurs sont idéaux pour les applications nécessitant une tension élevée et une capacité importante, y compris les sous-stations électriques et la consommation d'énergie industrielle.

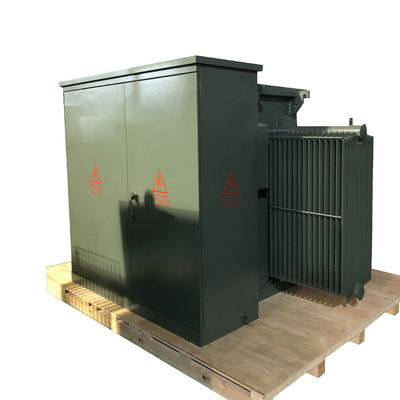

Transformateur monté sur un tampon à alimentation en boucle à trois phases de 3000 KVA 0

RÉSOLUTION

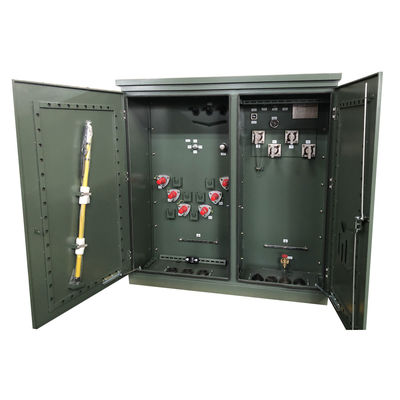

Transformateur monté sur un tampon à alimentation en boucle à trois phases de 3000 KVA 1

Principales données

Type de transformateur	Montage sur plateau, type compartimenté
Type d'alimentation du transformateur	Alimentation en boucle
Opération	Opération à décroissance (non approuvée pour une décroissance)
Phases	Trois phases
Capacité	3 MVA (3000 KVA)
Groupe de vecteurs	DYN1
Voltage primaire	Pour les appareils électroniques
Voltage secondaire	480Y/277
Classe de tension secondaire	1Classe de 2 kV
BIL secondaire	30 KV
Fréquence	60 Hz
Hausse de température	65°C
Classification de l'isolation	Isolation de classe E - 120°C, 248°F
Classe de refroidissement	KNAN; auto-refroidi
Impédance	50,0 à 7,5%
Poids du liquide (huile) *	2,545 lb
Matériau d'enroulement	D'autres métaux
Indice de température ambiante	40°C
Plage de température de fonctionnement ambiante	-40°C à +40°C (-50°F à +104°F)
Niveau sonore	63 dBA
Élevage (altitude)	3300 pieds (1000 mètres) au-dessus du niveau de la mer
Dimensions*	90 W x 80 D x 83 H
Poids à sec (hors huile) *	5,810 lb
Poids total (liquide rempli) *	12,576 lb
Notes de crédit	Répondre/dépasser les notes d'efficacité du DOE de 2016
Caractéristiques	Assemblage d'entrée de boulons à pentagème
Perte de charge totale (en watts) à 50%	+/- 12 090 W

Spécification

Puissance nominale (KVA)	Le niveau de tension est supérieur au niveau de la tension.	Basse tension (V)	Perte (W)
Puissance nominale (KVA)	Le niveau de tension est supérieur au niveau de la tension.	Basse tension (V)	Perte en l'absence de charge (W)	Perte de charge (W)
75 KVA	24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres	Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V	180	1250
112.5 KVA			200	1500
150 KVA			280	2200
225 KVA			400	3050
300 KVA			480	3650
500 KVA			680	5100
750 KVA			980	7500
Des émissions de CO2			1150	10300
Pour les appareils électroniques			1640	14500
Pour l'aéronef			2160	20645
2500 KVA			2680	23786
3 000 KVA			3300	25300
3750 KVA			4125	27875
5 000 KVA			5200	30000

Dessin technique

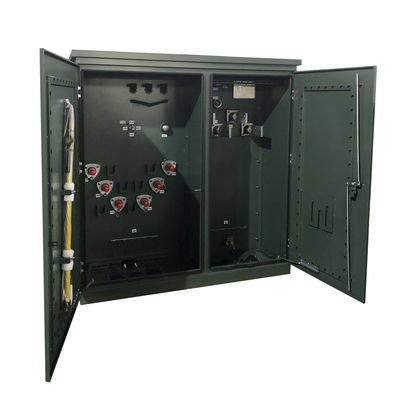

Transformateur monté sur un tampon à alimentation en boucle à trois phases de 3000 KVA 2

Accessoires facultatifs

Transformateur monté sur un tampon à alimentation en boucle à trois phases de 3000 KVA 3

Processus de production

Questions fréquentes

1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
