Transformateurs de distribution montés sur une plaque d'alimentation radiale, bas 34500V à 240v 100kVA

Nom De Marque:	WINLEY
Numéro De Modèle:	D-100/35
Nombre De Pièces:	1 unité
Prix:	$1000-$10000
Détails De L'emballage:	Boîtier en contreplaqué
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ISO

Capacité nominale:

100kVA

Voltage primaire:

34500GrdY/19920

Voltage secondaire:

Le montant de l'indemnité est calculé à partir du montant de l'indemnité.

Phases:

Une seule phase

Méthode de refroidissement:

ONAN/KNAN

Efficacité:

99,00%

Fréquence:

60 Hz

Hausse de la température:

Capacité d'approvisionnement:

1000 pièces par mois

Mettre en évidence:

Transformateurs de distribution montés sur plateau de 34500V à 240v

Transformateurs de distribution montés sur pad de 100 kVA

Transformateurs de distribution montés sur plateau d'alimentation radiale

Description du produit

Transformateurs de distribution montés sur une plaque d'alimentation radiale Passer de 34500V à 240v à 100kVA

Les transformateurs monophasés ANSI sont équipés d'un boîtier en coque pour faciliter l'ouverture et un accès sans entrave aux connexions.La polyvalence de la conception permet une variété de configurations de protection et de commutation.

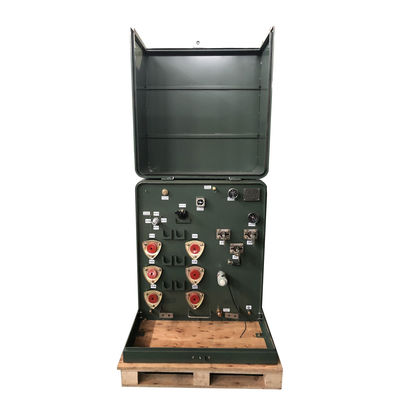

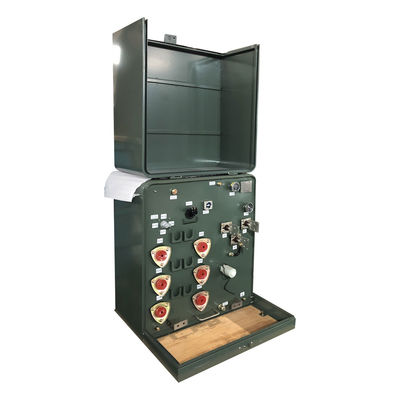

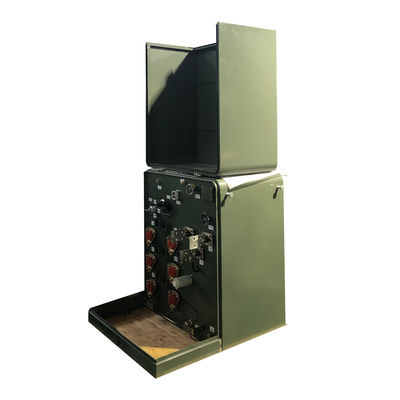

Photos du produit de l'usine

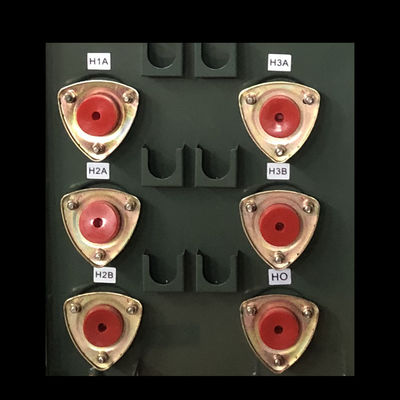

structure du produit

Transformateurs de distribution montés sur une plaque d'alimentation radiale, bas 34500V à 240v 100kVA 1

Principales données

Type de transformateur	Monté sur une rampe, de type compartimenté I et II
Type d'alimentation du transformateur	Alimentation en boucle
Phases	Une seule phase
Capacité	100 KVA
Groupe de vecteurs	II6
Voltage primaire	34500GrdY/19920
Voltage secondaire	240/120
Fréquence	60 Hz
Hausse de température	65°C
Classification de l'isolation	Isolation de classe E - 120°C, 248°F
Classe de refroidissement	ONAN; auto-refroidi
Accord de résiliation principal	Règlement ANSI de type I
Rating du commutateur de rupture de charge	200 ampères, 35 kV et 10 kArms
Normes d'efficacité	Répond aux normes du DOE 2016, répond aux normes de la CSA Répond aux normes de l'ANSI/IEEE
Rating du facteur K (atténuation harmonique)	Le code de l'établissement
Matériau d'enroulement	D'autres métaux
Indice de température ambiante	40°C
Plage de température de fonctionnement ambiante	-40°C à +40°C (-50°F à +104°F)
Niveau sonore	51 dBA
Dimensions du câble de base du compartiment*	36-L x 20-D
Profondeur du compartiment	19-D
Dimensions*	36.5''-W x 42.5''-D x 36''-H
Poids à sec (hors huile) *	749.56 livres
Poids total (liquide rempli) *	2,024.36 livres
Efficacité	99Je suis désolé.
Perte de charge totale (en watts) *	+/- 1 378 W

Technique du produit

Transformateur monophasé Spécification
Rating	Le nombre de fois où la tension est supérieure à 5	Aucune perte de charge	Perte de charge	Taille	Profondeur	Largeur	Poids de l'huile ((kg)	Poids total (en kg)
(kVA)	Le nombre de fois où la tension est supérieure à 5	Aucune perte de charge	Perte de charge	(mm)	(mm)	(mm)	Poids de l'huile ((kg)	Poids total (en kg)
15 kVA	34.5/19. Je suis désolé.92 13.8/8 13.2/7. Je vous en prie.6 12.47 ou 7.2 ou autres	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Conception du produit

Transformateurs de distribution montés sur une plaque d'alimentation radiale, bas 34500V à 240v 100kVA 2

Les accessoires

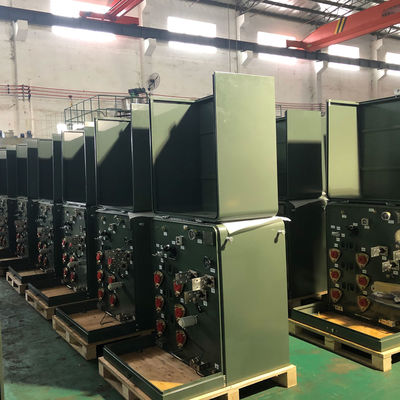

Processus de production

Transformateurs de distribution montés sur une plaque d'alimentation radiale, bas 34500V à 240v 100kVA 4

Transformateurs de distribution montés sur une plaque d'alimentation radiale, bas 34500V à 240v 100kVA 5

Transformateurs de distribution montés sur une plaque d'alimentation radiale, bas 34500V à 240v 100kVA 6

Transformateurs de distribution montés sur une plaque d'alimentation radiale, bas 34500V à 240v 100kVA 7

Questions fréquentes

1Q: Puis-je avoir une commande d'échantillon?

R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.

2Q: Quel est le délai de livraison?

R: Temps de production de masse 15 à 25 jours.

3Q: Quelle est la durée de la garantie?

A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.

4. Q: Est-ce que l'OEM ou l'ODM est disponible?

R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.

Services personnalisés

a. couleur personnalisée et fonction spéciale.

b. boîte personnalisée.

c. Imprimer le logo du client.

Les services personnalisés ci-dessus doivent être confirmés avant la production.

5Q: Comment contrôler la qualité des produits?

R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
