| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-300/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | capacité: | 300KVA |
|---|---|---|---|
| Voltage primaire: | Le système de régulation de l'énergie électrique | Voltage secondaire: | 480Y/277 |
| Classe de refroidissement: | KNAN; auto-refroidi | Groupe vecteur: | YnYn0 |
| Hausse de température: | 65°C | Classement d'isolation: | Isolation de classe E - 120°C, 248°F |
| Surligner: | Transformateur monté sur le tampon de 300 KVA,Transformateur monté sur plateau 12470GrdY/7200V,Transformateur monté sur une plate-forme en trois phases |
||

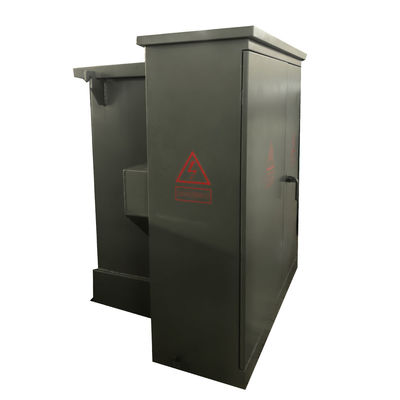

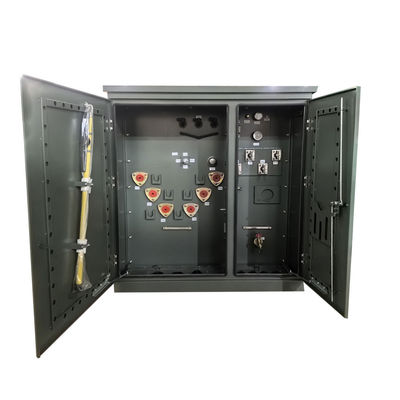

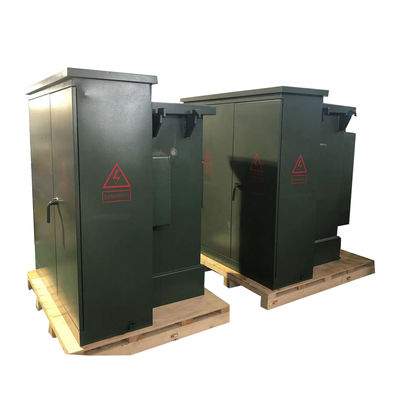

300Kva Transformateur à boucle en trois phases monté sur un tampon 12470GrdY/7200 à 480Y/277
Résumé
Le transformateur triphasé plonge l'interrupteur de charge et le fusible du côté haute tension du transformateur avec le noyau et les enroulements du transformateur dans le même réservoir d'huile,présente les avantages d'une structure avancée, des performances fiables, des économies d'énergie et une réduction de la consommation, une utilisation flexible, une grande adaptabilité et des avantages économiques.
structure du produit
Définition
1)La structure est compacte et raisonnable, et le volume est faible, ce qui ne représente qu'environ un tiers de la boîte de remplacement de même capacité de type européen;
2)Construction entièrement scellée, entièrement isolée, pas besoin de mettre en place des barrières de sécurité et garantie fiable de la sécurité personnelle;
3)Il existe une variété de systèmes d'alimentation électrique au choix des utilisateurs, qui peuvent adopter l'alimentation électrique de terminal et réaliser le réseau d'anneau ou l'alimentation électrique double;
4) Le transformateur de puissance S11 est équipé d'une pompe à huile, qui présente une faible perte, une faible augmentation de température et une forte capacité de surcharge;
5)Les doubles fusibles (fusible de protection de secours + fusible encastré) sont utilisés pour la protection,et le fusible à fusible enfichable présente les caractéristiques de double sensibilité au courant et à la température pour assurer le fonctionnement sûr et fiable du produit;
6)Le connecteur de câble 200A peut être branché et débranché sous charge et peut être utilisé comme interrupteur de charge en cas d'urgence.
7) L'enroulement adopte la connexion Dyn11 et le noyau en fer adopte une structure en trois phases à quatre colonnes, de sorte que le produit peut fonctionner sous toute charge asymétrique et que le point neutre ne dérive pas,la tension est stable, la qualité de l'alimentation électrique est élevée, l'armoire se réchauffe, le bruit est faible et les performances de protection contre la foudre sont bonnes;
8)L'armoire adopte une conception anti-corrosion et un traitement spécial de peinture par pulvérisation, belle et nouvelle, adaptée à divers environnements, et atteint l'effet d'embellir la ville.
Principales données
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Opération | Opération à décroissance (non approuvée pour une décroissance) |
| Phases | Trois phases |
| Capacité | 300 KVA |
| Groupe de vecteurs | Je veux |
| Voltage primaire | Le montant de l'aide est fixé au montant de l'aide. |
| Classe de tension primaire | Classe 15 kV |
| Phasor primaire | Wye au grain |
| BIL primaire | 95 KV |
| Voltage secondaire | 480Y/277 |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Le Wye-N |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
Dessin technique
Spécification
| Transformateur monté sur une plateforme à trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
