| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-37,5/5 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | Une seule phase | capacité: | 37.5Kva ou personnalisé |
|---|---|---|---|
| Méthode de refroidissement: | ONAN/KNAN | Fréquence: | 60 Hz |
| Voltage primaire: | 4160GrdY/2400 ou personnalisé | Voltage secondaire: | Pour les appareils à combustion |
| Matériau d'enroulement: | Le cuivre/l'aluminium | Efficacité: | 98.80% |
| Surligner: | Transformateur monté sur un poteau de 15 kW,Transformateur monté sur un poteau d'installation aérienne,Transformateur monophasé monté sur pôle |
||

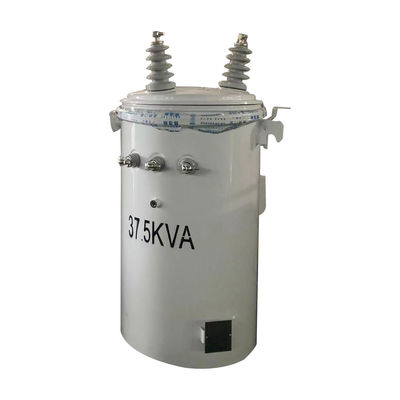

37Type d'installation aérienne de 0,5 KVA Transformateur montagé sur poteau à phase unique de 15 KVA
Caractéristiques structurelles du transformateur monté sur un poteau de phase
1Les couvercles des réservoirs ont des boîtiers en porcelaine haute tension qui sont livrés avec des bornes d'anneau, qui peuvent accueillir des câbles en aluminium ou en cuivre.
2La structure de couture circulaire du couvercle du réservoir assure une répartition uniforme des contraintes et un scellement fiable.
3Les boulons à anneaux sur la paroi du réservoir servent de boîtier et de borne de basse tension et sont plaqués en étain.
4Cet article est livré avec une vanne de soulagement de pression qui est capable de s'auto-sellage.
5Selon les normes ANSI, les crochets de suspension du transformateur en haut et en bas sont conformes.
6Le terminal au sol du réservoir est un terminal au sol à boulons.
Principales données
| Type de transformateur | Transformateur de distribution aérienne de type classique |
| Configuration du transformateur | Poteaux remplis de liquide montés |
| Phases | Une seule phase |
| Capacité | 37.5 KVA |
| Voltage primaire | 4160GrdY/2400 |
| Voltage secondaire | Le nombre de fois où les données sont utilisées est supérieur à: |
| Classe de tension secondaire | 1Classe de 2 kV |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 48 dBA |
| Dimensions* | 24.8''-W x 26,77''-D x 40,16''-H |
| Répondre/dépasser les notes d'efficacité du DOE de 2016 | |
| Efficacité | 98.80% |
dessins de conception
Les accessoires
Spécification
| Transformateur immergé dans l'huile monophasique de 10kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | Les équipements électroniques | 10,8 à 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Caractéristique
1Les couvercles des réservoirs ont des boîtiers en porcelaine haute tension qui sont livrés avec des bornes d'anneau, qui peuvent accueillir des câbles en aluminium ou en cuivre.
2La structure de couture circulaire du couvercle du réservoir assure une répartition uniforme des contraintes et un scellement fiable.
3Les boulons à anneaux sur la paroi du réservoir servent de boîtier et de borne de basse tension et sont plaqués en étain.
4Cet article est livré avec une vanne de soulagement de pression qui est capable de s'auto-sellage.
5Selon les normes ANSI, les crochets de suspension du transformateur en haut et en bas sont conformes.
6Le terminal au sol du réservoir est un terminal au sol à boulons.
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
