| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-2500/35 Pour les produits de base |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | Capacité: | 2500 KVA |
|---|---|---|---|
| Voltage primaire: | 27600V ou personnalisé | Voltage secondaire: | 600Y/347 ou personnalisé |
| Groupe vecteur: | Dyn1 | Hausse de température: | 65°C |
| Impédance (typique): | 50,75% | Matériau d'enroulement: | de cuivre |
| Surligner: | Transformateur monté sur une plate-forme en 3 phases,27Transformateur monté sur le tampon de 6 kW à 600 V,Transformateur monté sur le tampon de 2500 KVA |
||

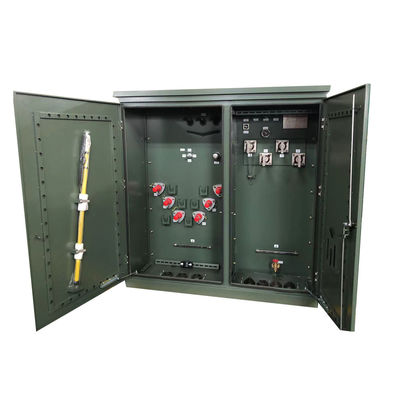

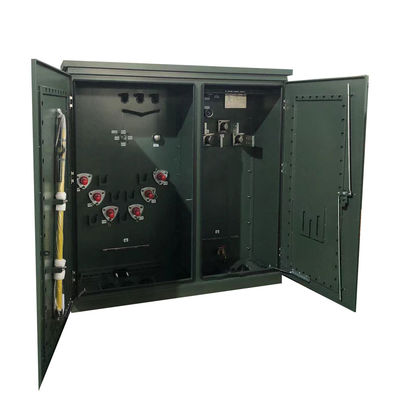

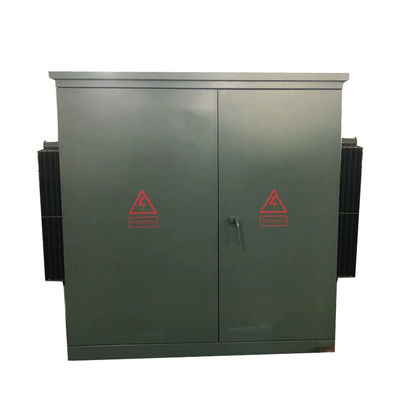

Certificat IEEE ANSI Transformateur monté sur une plate-forme en 3 phases 12.47KV 13.8KV 35.4KV 440V 480V 400V 1200kva 1500kva Puissance
WINLEY présente une gamme complète de transformateurs de distribution triphasés remplis de liquide qui respectent les normes ANSI®/IEEE® pertinentes.Capables de gérer des tensions élevées allant jusqu'à 34.5 kV et jusqu'à 5 000 kVA, ces transformateurs sont idéaux pour les applications nécessitant une tension élevée et une capacité substantielle, y compris les sous-stations électriques et la consommation d'énergie industrielle.
RÉSOLUTION
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Trois phases |
| Capacité | 2.5 MVA (2500 KVA) |
| Groupe de vecteurs | DYN1 |
| Voltage primaire | Pour l'électricité |
| Phasor primaire | Le Delta |
| Voltage secondaire | 600Y/347 |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Impédance | Objectif de 5,75% |
| Normes d'efficacité | Répond aux normes du DOE 2016, répond aux normes de la CSA Répond aux normes de l'ANSI/IEEE |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 62 dBA |
| Dimensions* | Les mesures de sécurité doivent être prises en tenant compte de l'évolution de la température. |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Efficacité en % | 99.40% |
| Perte de charge totale (en watts) à 50% |
+/- 6,408 W |
Spécification
| Transformateur monté sur une plateforme à trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Accessoires facultatifs
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
