| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-2000/25 |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | Capacité: | 2000KVA |
|---|---|---|---|
| Voltage primaire: | Pour les appareils électroniques | Voltage secondaire: | 480Y/277 |
| Classe de refroidissement: | KNAN; auto-refroidi | Hausse de température: | 65°C |
| Impédance (typique): | 50,75% typique | Matériau d'enroulement: | Le cuivre/l'aluminium |
| Surligner: | Transformateur 3R monté sur un tampon électrique,Transformateur électrique monté sur plaquette de 480 V,Transformateur immergé dans l'huile de 2000kva |
||

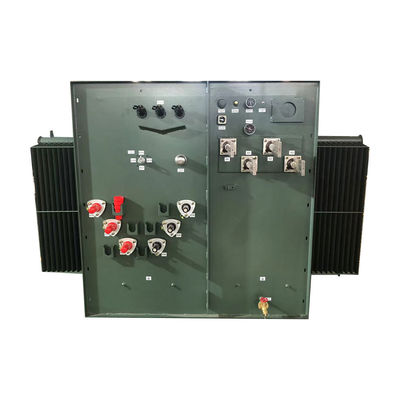

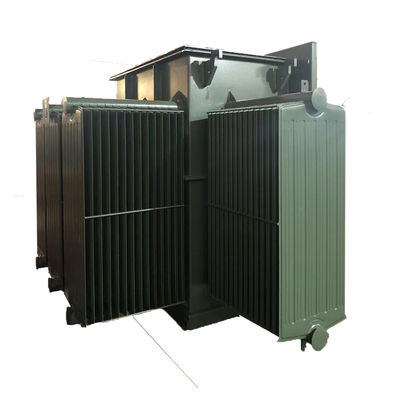

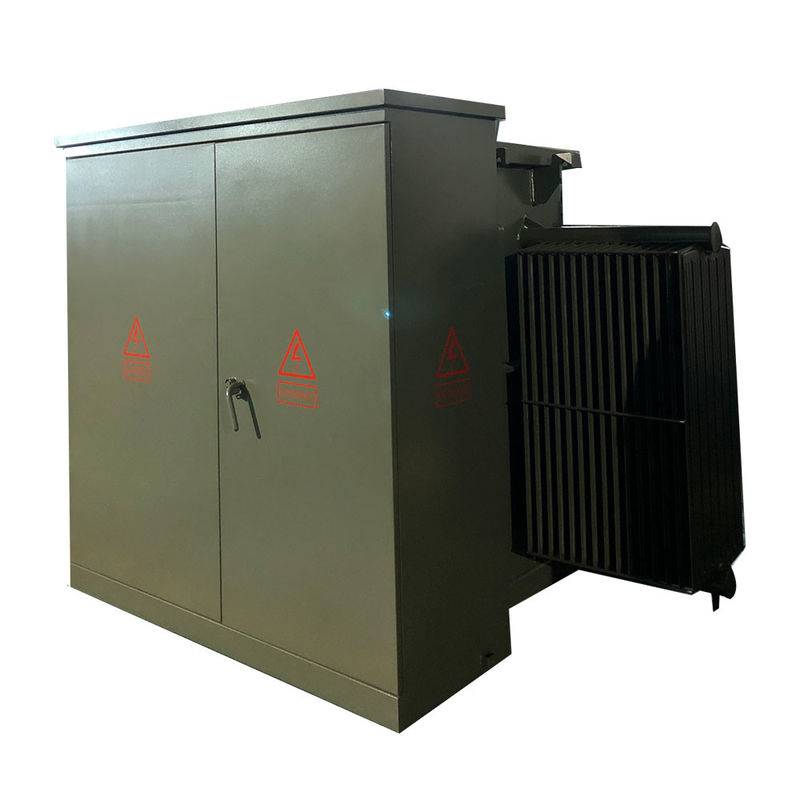

Plaque électrique à trois phases de 2000kva immergée dans l'huile montée de 24940V à 480V
RÉSOLUTION
Caractéristiques du produit
1.Assemblage d'entrée de boulons à pentagème
2Fluide isolant à point de combustion élevé
3Fluide isolant non composé de PCB
4- Un logement à l'épreuve des tambours.
5- Des portes à charnière, verrouillable.
6.NEMA 3R Compartement de câblage
7.Stick chauffant inclus, monture de porte HV
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Trois phases |
| Capacité | 2 MVA (2000 KVA) |
| Voltage primaire | Pour les appareils électroniques |
| Classe de tension primaire | Classe de 25 kV |
| Phasor primaire | Le Delta |
| Voltage secondaire | 480Y/277 |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Matériau d'enroulement | D'aluminium |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Élevage (altitude) | 3300 pieds (1000 mètres) au-dessus du niveau de la mer |
| Matériau de base | Acier orienté grain |
| Matériau du réservoir | Acier revêtu |
| Classification de l'enceinte | NEMA 3R Cabinet de câblage résistant aux intempéries, réservoir scellé |
| Dimensions* | Les mesures de sécurité doivent être prises en tenant compte de l'évolution de la température. |
| Poids à sec (hors huile) * | 4566 livres |
| Poids total (liquide rempli) * | 10567 livres |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Caractéristiques | Assemblage d'entrée de boulons à pentagème |
| Efficacité en % | 99.40% |
| Aucune perte de charge (en watts) | +/- 2 100 W |
| Perte totale de charge (en watts) à 100% | +/- 14 500 W |
| Perte de charge totale (en watts) à 100% | +/- 16 600 W |
Spécification
| Transformateur monté sur une plateforme à trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
