| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-112/13.8 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Type de transformateur: | autres appareils | Phases: | troisième phase |
|---|---|---|---|
| Méthode de refroidissement: | SUR UN; Auto-refroidi | Hausse de température: | 65°C |
| Voltage primaire: | 13800GrdY/7968 | Voltage secondaire: | Pour les produits présentant une teneur en dioxyde de carbone supérieure à 50% |
| Fréquence: | 50/60 Hz | Matériau d'enroulement: | D'autres métaux |
| Surligner: | Transformateur de distribution aérienne à trois phases,13Transformateur de distribution aérienne de.8KV,Transformateur de distribution aérienne immergé dans l'huile |
||

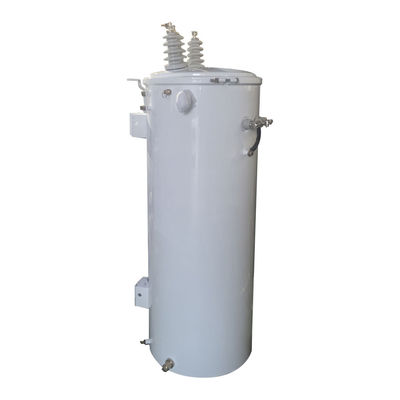

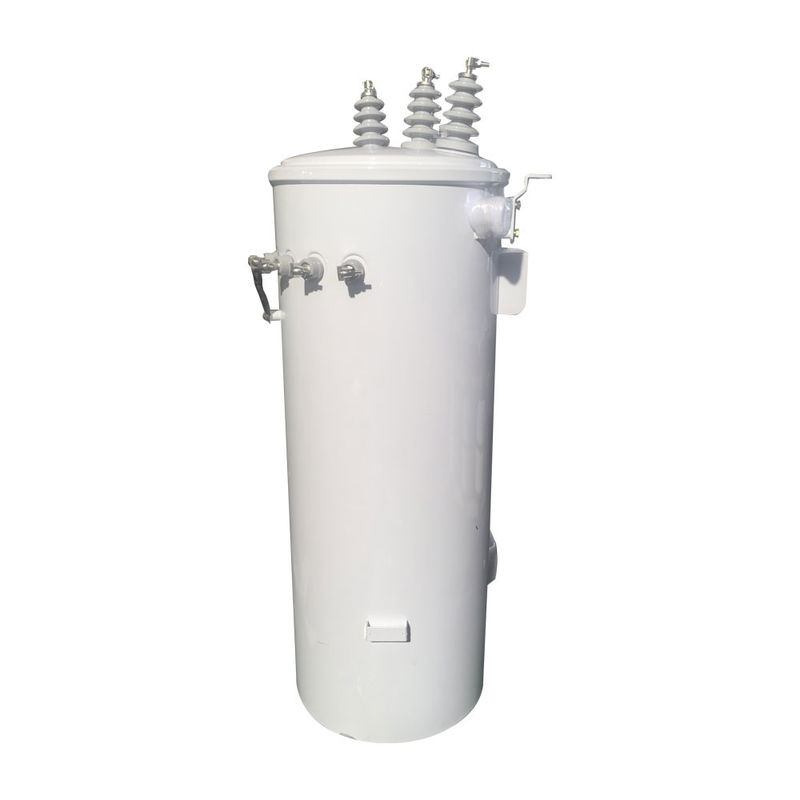

112.5Kva Transformateur de distribution aérien à trois pôles monté 13.8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V à 240V
Le réservoir rond monté sur trois pôles en trois phases de WINLEY est conçu pour être utilisé dans les zones où l'alimentation en trois phases est nécessaire, mais l'espace est limité.Il offre un service plus propre avec un coût d'installation inférieur à celui d'une banque de trois transformateurs monophasiquesLe noyau/coil triplex est le choix pour servir les charges du moteur électrique, en particulier lors de démarrages fréquents du moteur.
Caractéristiques standard
Répond ou dépasse les normes actuelles de l'IEEE et de la NEMA.
Conception triple noyau/bobine.
Pour le processus humide, des boîtiers haute tension.
Bouches à basse tension en polymère moulé.
Terminals en bronze plaqués en étain, adaptés à la connexion en cuivre ou en aluminium.
Deux réservoirs à terre.
Dispositions pour le montage de l'arrêteur de foudre.
1/2 pouce de bouchon de drainage.
Dispositif automatique de soulagement de la pression.
L'huile minérale.
Un réservoir en acier doux et un couvercle boulonné.
Une plaque de marque gravée au laser.
Principales données
| Type de transformateur | Transformateur de distribution aérienne de type classique |
| Configuration du transformateur | Poteaux remplis de liquide montés |
| Type de polarité du transformateur | Soustractif |
| Phases | Trois phases |
| Capacité | 112.5 KVA |
| Voltage primaire | 13800GrdY/7968 |
| Voltage secondaire | Pour les produits présentant une teneur en dioxyde de carbone supérieure à 50% |
| Classe de tension secondaire | 1Classe de 2 kV |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Touchez le changement | Changement de pression à 5 positions avec poignée de commande externe |
| Appuyez sur l' emplacement du changement | Au milieu du corps du réservoir, à gauche des dispositifs de montage |
| Impédance | 20,70 à 5% |
| Type de connexion primaire | L' écoulement en direct |
| Termination primaire | Boîtiers à haute tension en porcelaine |
| Normes d'efficacité | Répond aux normes du DOE 2016 et aux normes ANSI/IEEE |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Niveau sonore | 55 dBA |
| Matériau de base | Acier orienté grain |
| Matériau du réservoir | Acier revêtu |
| Dimensions* | 30.71''-W x 31.89''-D x 47.24''-H |
| Poids total (liquide rempli) * | 968 livres |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Efficacité | 990,10% |
| Aucune perte de charge (en watts) | +/- 227 W |
| Perte de charge totale (en watts) | +/- 815 W |
Les spécifications
| KVA | tensions de la plage primaire | tensions secondaires |
| 30 | 4160 Grdy/2400 à 24940 Grdy/14400 |
208y/120 |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△120 au milieu du robinet |
Les accessoires
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
