| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-100/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Capacité nominale: | 100kVA | Voltage primaire: | 12000V |
|---|---|---|---|
| Voltage secondaire: | Pour les appareils à sous-vêtements | Classement d'isolation: | Isolation de classe E - 120°C, 248°F |
| Méthode de refroidissement: | SUR UN; Auto-refroidi | BIL primaire: | 95 KV |
| Matériau d'enroulement: | D'autres métaux | Groupe vecteur: | II6 |
| Surligner: | Transformateur monté sur un tampon immergé dans l'huile,Transformateur monté sur une plate-forme de distribution électrique,Transformateur monté sur le tampon de 100 kVA |
||

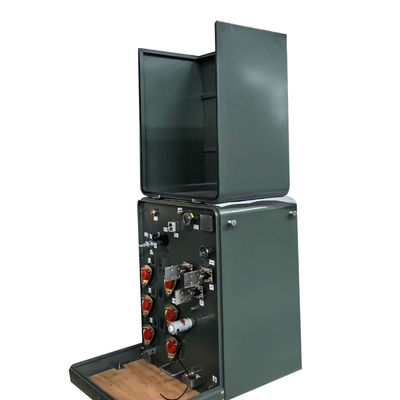

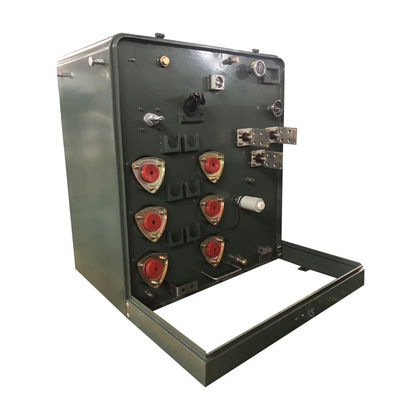

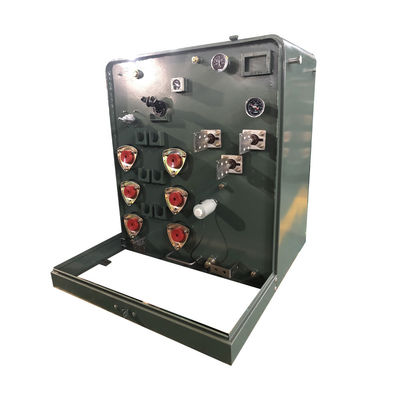

Photos du produit de l'usine
Caractéristique de performance
1) Sous-station de transformateur combiné, le haut de l'armoire est doté d'une structure en laine de roche avec pince en tôle d'acier qui dispose d'un conduit de ventilation,peut réduire efficacement le rayonnement solaire et assurer la dissipation de la chaleur.
2)La surface de l'ensemble de la coque du placard est pulvérisée par des imprimantes et des peintures spéciales qui ont une forte capacité anticorrosion.
3) L'intérieur peut être divisé en chambre haute tension, chambre transformateur et chambre basse tension respectivement.
4) Il est également équipé d'un dispositif d'échappement automatique de contrôle de température pour assurer la plage de température.
5) Chaque unité est équipée d'un système de commande, d'affichage et d'éclairage chargé impeccable.
6)L'équipement de l'appareil est conforme à l'exigence de protection IP33, présente une conception, une structure et une technologie raisonnables, une bonne qualité et une maintenance facile.
Détails du produit
Principales données
| Type de transformateur | Plateau monté, compartimenté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Une seule phase (connexion au réseau électrique à trois phases) |
| Capacité | 100 KVA |
| Groupe de vecteurs | II6 |
| Voltage primaire | 12000V |
| Classe de tension primaire | Classe 15 kV |
| Phasor primaire | Le Delta |
| BIL primaire | 95 KV |
| Voltage secondaire | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Déplacement à double enroulement en phase unique |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Impédance | 20,0% typique |
| Type de connexion primaire | Front mort |
| Commutateur de rupture de charge | LBOR à 4 positions, fonctionnant à chaud |
| Rating du commutateur de rupture de charge | 200 ampères et 15 kV |
| Normes d'efficacité | Répond aux normes du DOE 2016, répond aux normes de la CSA Répond aux normes de l'ANSI/IEEE |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Fluide isolant | Fluide isolant à base d'huile minérale - Fluide autre que les PCB |
| Poids du liquide (huile) * | 573.19 livres |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 51 dBA |
| Élevage (altitude) | 3300 pieds (1000 mètres) au-dessus ou en dessous du niveau de la mer |
| Matériau de base | Acier orienté grain |
| Montage | Montage de plateau |
| Ouverture du conduit | Entrée/sortie souterraine d'alimentation inférieure |
| Dimensions* | 55.34''-W x 45.28''-D x 41.53''-H |
| Poids à sec (hors huile) * | 881.83 livres |
| Poids total (liquide rempli) * | 1940.04 livres |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Caractéristiques | Assemblage d'entrée de boulons à pentagème |
| Fluide isolant à point de combustion élevé | |
| Liquide contenant moins de 1 ppm de PCB | |
| Logement à l'épreuve des altérations | |
| Compartiment de câblage NEMA 3R | |
| Couvercle verrouillable à l'aide d'un support de levage | |
| Efficacité | 99Je suis désolé. |
Technique du produit
| Transformateur monophasé Spécification | ||||||||
| Rating | Le nombre de fois où la tension est supérieure à 5 | Aucune perte de charge | Perte de charge | Taille | Profondeur | Largeur | Poids de l'huile ((kg) | Poids total (en kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19. Je suis désolé.92 13.8/8 13.2/7. Je vous en prie.6 12.47 ou 7.2 ou autres |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Conception du produit
Les accessoires
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
