| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-75/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Capacité nominale: | 75kVA | Voltage primaire: | 12000V |
|---|---|---|---|
| Voltage secondaire: | Pour les appareils à sous-vêtements | Phases: | Une seule phase |
| Méthode de refroidissement: | SUR UN; Auto-refroidi | Efficacité: | 99,00% |
| Matériau d'enroulement: | D'autres métaux | Hausse de température: | 65°C |
| Surligner: | Transformateur monophasé,Transformateur monté sur le tampon de 120 V,Transformateur à double enroulement |
||
Récapitulatif

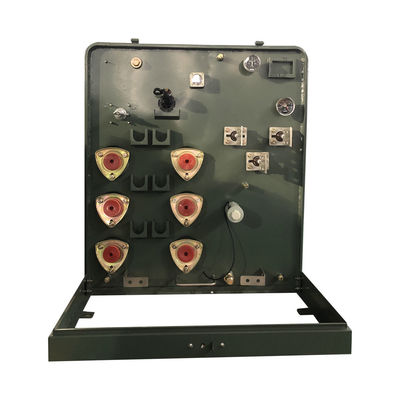

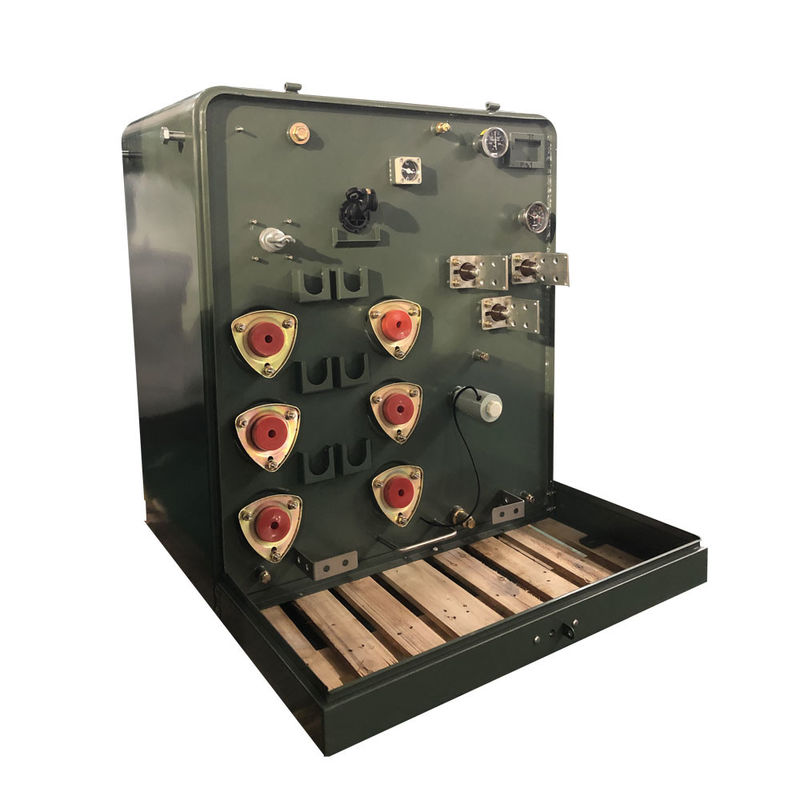

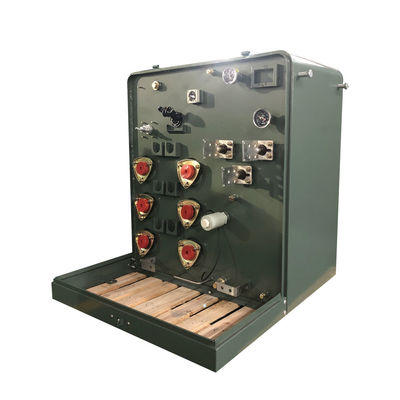

Le transformateur monophasé est un transformateur de distribution immergé dans l'huile. Le transformateur traditionnel est conçu dans une coque de type boîte.faible bruit, faible perte, sécurité et fiabilité.Il est largement utilisé dans les quartiers résidentiels, les centres commerciaux, les hôpitaux, les parcs, les écoles, etc. Les transformateurs montaient sur des plaquettes monophasiques sont auto-refroidis,disponible en boucle ou en alimentation radiale, et sont à l'arrêt,répondez ou dépassez les normes ANSI/CSA/IEEE.
Détails du produit
Principales données
| Type de transformateur | Plateau monté, compartimenté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Une seule phase |
| Capacité | 75 KVA |
| Voltage primaire | 12000V |
| BIL primaire | 95 KV |
| Voltage secondaire | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. |
| Phasor secondaire | Déplacement à double enroulement en phase unique |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Impédance | 2% |
| Type de connexion primaire | Front mort |
| Rating du commutateur de rupture de charge | 200 ampères et 15 kV |
| Poids du liquide (huile) * | 595.24 livres |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 51 dBA |
| Élevage (altitude) | 3300 pieds (1000 mètres) au-dessus ou en dessous du niveau de la mer |
| Matériau de base | Acier orienté grain |
| Montage | Montage de plateau |
| Dimensions* | 51.4''-W x 45.67''-D x 41.53''-H |
| Poids à sec (hors huile) * | 617.28 livres |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Efficacité | 99Je suis désolé. |
| Perte de charge totale (en watts) * | +/- 1092 W |
Technique du produit
| Transformateur monophasé Spécification | ||||||||
| Rating | Le nombre de fois où la tension est supérieure à 5 | Aucune perte de charge | Perte de charge | Taille | Profondeur | Largeur | Poids de l'huile ((kg) | Poids total (en kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19. Je suis désolé.92 13.8/8 13.2/7. Je vous en prie.6 12.47 ou 7.2 ou autres |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Caractéristique de performance
1) Sous-station de transformateur combiné, le haut de l'armoire est doté d'une structure en laine de roche avec pince en tôle d'acier qui dispose d'un conduit de ventilation,peut réduire efficacement le rayonnement solaire et assurer la dissipation de la chaleur.
2)La surface de l'ensemble de la coque du placard est pulvérisée par des imprimantes et des peintures spéciales qui ont une forte capacité anticorrosion.
3) L'intérieur peut être divisé en chambre haute tension, chambre transformateur et chambre basse tension respectivement.
4) Il est également équipé d'un dispositif d'échappement automatique de contrôle de température pour assurer la plage de température.
5) Chaque unité est équipée d'un système de commande, d'affichage et d'éclairage chargé impeccable.
6)L'équipement de l'appareil est conforme à l'exigence de protection IP33, présente une conception, une structure et une technologie raisonnables, une bonne qualité et une maintenance facile.
Conception du produit
Les accessoires
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
