| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-300/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | capacité: | 300KVA |
|---|---|---|---|
| Voltage primaire: | Pour l'électricité | Voltage secondaire: | 208Y/120 |
| Classe de refroidissement: | KNAN; auto-refroidi | Groupe vecteur: | Dyn1 |
| Fréquence: | 50/60 Hz | Matériau d'enroulement: | D'autres métaux |
| Surligner: | Transformateur à trois phases de 300 KVA,Transformateur à alimentation en boucle à trois phases,Transformateur monté sur le plateau 13800v |
||

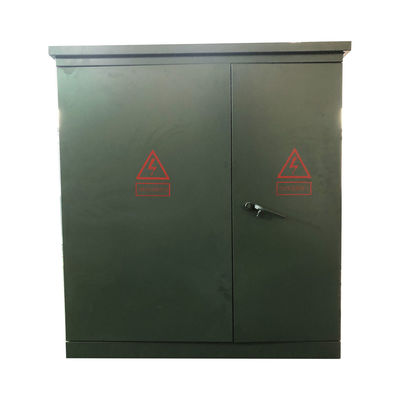

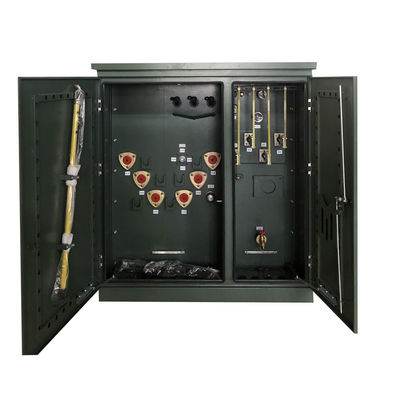

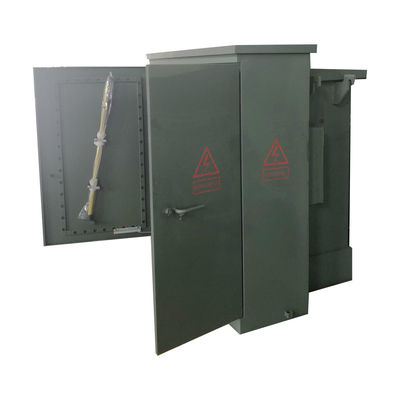

300Kva Transformateur à trois phases monté sur une plaque d'alimentation en boucle 13800V à 208Y120V
Un transformateur sur support est un transformateur de distribution de services publics monté au sol, qui est généralement logé dans une armoire métallique verrouillée, située sur une petite plaque de béton.Ils sont généralement fabriqués dans des puissances nominales allant d'environ 75 à environ 5000 kVa et comprennent souvent des fusibles et des interrupteurs intégrés.Un boîtier typique comprend un réservoir pour contenir le noyau/la bobine du transformateur monté sur le tampon, immergé dans de l'huile ou quelque chose de semblable.un appareil de détection de l'humidité et d'un appareil de détection de la chaleur,Notre transformateur monté sur plateau est conçu et testé conformément aux normes de l'industrie, y compris CSA, ANSI C.57, DOE, et IEEE selon le cas.
Caractéristique
• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.

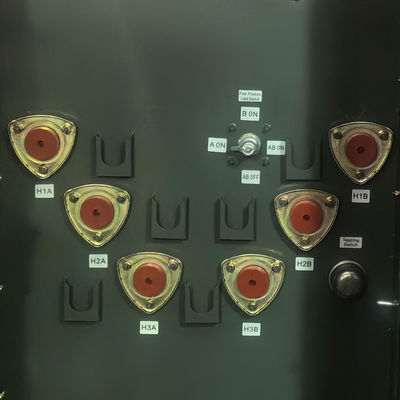

• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après
la porte basse tension est ouverte.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.
• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.
• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus
et inférieure à la valeur nominale.
• Un trou à main de 10×18× (ou 14×25×) dans le transformateur
couverture du réservoir.
• Peint en vert olive (Munsell 7GY 3.29/1.5).
• Conçus, fabriqués et testés conformément aux
avec les dernières normes ANSI
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Trois phases |
| Capacité | 300 KVA |
| Groupe de vecteurs | DYN1 |
| Voltage primaire | Pour l'électricité |
| Phasor primaire | Le Delta |
| Voltage secondaire | 208Y/120 |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Touchez le changement | Changement d'appareil à 5 positions |
| Impédance | 50,75% |
| Commutateur de rupture de charge | Commutateur de rupture de charge à 4 positions |
| Normes d'efficacité | Répond aux normes du DOE 2016, répond aux normes de la CSA Répond aux normes de l'ANSI/IEEE |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 55 dBA |
| Dimensions* | Pour les appareils à combustion interne |
| Poids total (liquide rempli) * | 3,637 lb |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Répond/dépasse les notes d'efficacité de l'ASC | |
| Efficacité en % | 99Je suis désolé. |
| Perte de charge totale (en watts) à 100% | +/- 3 500 W |
Dessin technique
Spécification
| Transformateur monté sur une plateforme à trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
