| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-1000/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | Capacité: | 1000KVA |
|---|---|---|---|
| Voltage primaire: | Pour les appareils électroniques | Voltage secondaire: | 208Y/120 |
| Classe de refroidissement: | KNAN; auto-refroidi | Hausse de température: | 65°C |
| Matériau de base: | acier orienté grain | Matériau d'enroulement: | D'autres métaux |
| Surligner: | Transformateur immergé dans l'huile 1000kva,Transformateur ISO monté sur une plaque,Transformateur immergé dans l'huile de 1 MVA |
||

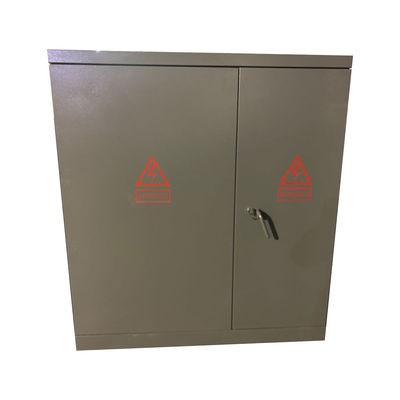

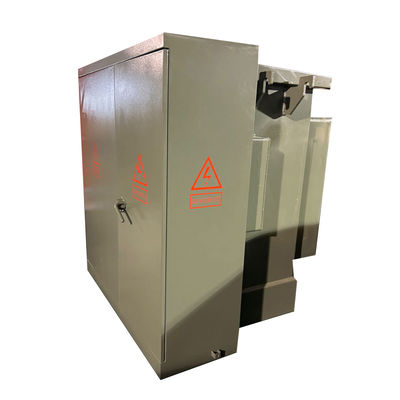

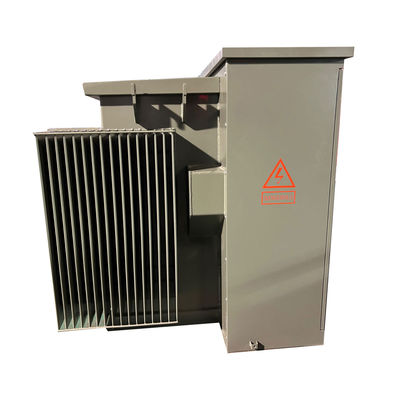

Trois phases 1000kva plongée dans l'huile types de plaquettes électriques montées Transformateur 34,5KV à 208V
WINLEY propose une gamme complète de transformateurs de distribution remplis de liquide à plaquette à trois phases qui répondent aux normes ANSI®/IEEE® applicables. Avec des tensions élevées allant jusqu'à 34,5 kV et des capacités nominale allant jusqu'à 5 000 kVA,Il convient aux situations de haute tension et de grande capacité, telles que les sous-stations électriques, la consommation d'énergie industrielle, etc. Dans les scénarios de haute charge et haute tension,Les transformateurs immergés dans l'huile ont de meilleures performances et stabilité.
Structure du produit

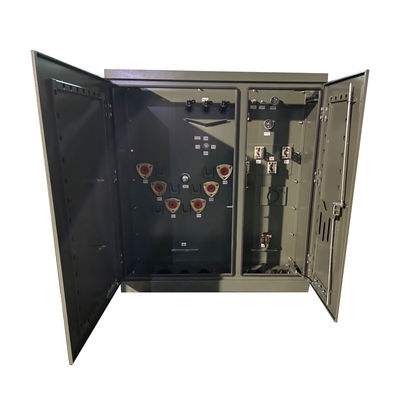

1) La partie transformatrice et la partie du cabinet de commande de la variante américaine, dont la partie transformatrice est une structure entièrement scellée,et l'huile isolante peut être deux types d'huile à point d'allumage élevé ou d'huile ordinaire.
2) L'armoire de commande est divisée en une chambre haute tension et une chambre basse tension.
3) La salle haute tension est équipée de: prise de câble haute tension, arrêt de foudre, poignée de commutateur de charge, poignée d'interrupteur d'écoute non excitation, fusible enfichable, soupape de décharge de pression,thermomètre, manomètres de pression, manomètres de position d'huile, bouchons de remplissage d'huile, vannes de vidange d'huile, etc., interrupteurs de charge, échangeurs de robinets à déclenchement, fusibles encastrés, etc.sont tous immergés dans l'huile de transformateur avec le noyau du transformateurLe câble haute tension et le transformateur sont reliés par des connecteurs de câble à coude.
4) Le côté basse tension peut être installé avec des disjoncteurs d'air, des transformateurs de courant, ainsi que des compteurs d'énergie électrique, des ampéromètres et des voltomètres,et les circuits de sortie et les dispositifs de compensation de la capacité peuvent être configurés en fonction des besoins de l'utilisateur.
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Opération | Opération de décroissance |
| Phases | Trois phases |
| Capacité | 1MVA (1000 KVA) |
| Groupe de vecteurs | DYN1 |
| Voltage primaire | 4160 V |
| BIL primaire | 60 KV |
| Voltage secondaire | 480Y/277 |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Impédance | 50,75% |
| Rating du commutateur de rupture de charge | 300 ampères, 5 kV |
| Matériau d'enroulement | Aluminium/cuivre |
| Efficacité en % | 99.20% |
| Aucune perte de charge (en watts) | +/- 1 300 W |
| Perte totale de charge (en watts) à 100% | +/- 8 500 W |
Caractéristiques standard
• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.
• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après
la porte basse tension est ouverte.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.
• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.
• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus
et inférieure à la valeur nominale.
• Un trou à main de 10×18× (ou 14×25×) dans le transformateur
couverture du réservoir.
• Peint en vert olive (Munsell 7GY 3.29/1.5).
• Conçus, fabriqués et testés conformément aux
avec les dernières normes ANSI
Dessin technique
Spécification
| Transformateur monté sur une plateforme à trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
