| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-3750/35 Le montant de l'aide |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | capacité: | 3750 KVA |
|---|---|---|---|
| Voltage primaire: | 34500GrdY/19920 | Voltage secondaire: | 480V |
| Groupe vecteur: | Dyn1 | Hausse de température: | 65°C |
| Impédance (typique): | 50,0% typique | Matériau d'enroulement: | D'autres métaux |
| Surligner: | Transformateur monté sur le plateau 3750Kva,Transformateur IEEE 3phase monté sur une plaque,Transformateur à trois phases ANSI |
||

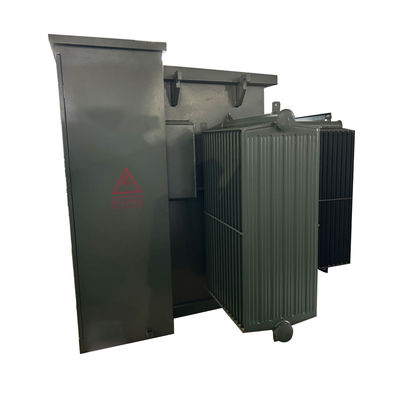

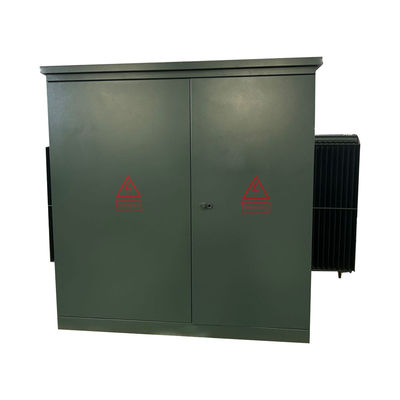

Transformateur monté sur plateau à trois phases IEEE/ANSI 3750Kva 34500V à 480V
Les transformateurs de distribution triphasés sont puissants, fiables et conçus en fonction de l'environnement.Ces transformateurs offrent une fiabilité accrue et une protection contre les pannes d'équipement critiqueLes coûts d'exploitation et les émissions de chaleur inférieurs de ces transformateurs en font un choix idéal pour un large éventail d'applications.
RÉSOLUTION
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Opération | Opération à décroissance (non approuvée pour une décroissance) |
| Phases | Trois phases |
| Capacité | 30,75 MVA (3750 KVA) |
| Groupe de vecteurs | YnD1 |
| Voltage primaire | 34500GrdY/19920 |
| Classe de tension primaire | Classe 35 kV |
| BIL primaire | 200 KV |
| Voltage secondaire | Pour les appareils électroniques |
| Classe de tension secondaire | 1Classe de 2 kV |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Impédance | 50,0% typique |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Dimensions* | Pour les véhicules à moteur à commande autonome, le coefficient d'alimentation doit être supérieur à: |
| Poids à sec (hors huile) * | 8,040 livres |
| Poids total (liquide rempli) * | 14Il pèse 330 livres. |
Spécification
| Transformateur monté sur une plateforme à trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Définition:
Nous pouvons réaliser cette sous-station selon les exigences des utilisateurs et des clients en fonction de leur dessin/diagramme de ligne unique (SLD) et de leurs besoins.V.norme IEC 62271-200.

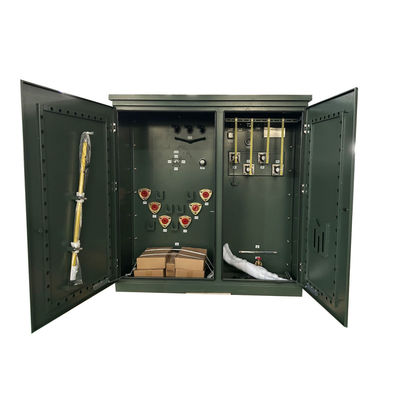

Le compartiment HV et LV est opérationnel.
1Le compartiment H.V. dispose de diverses méthodes d'alimentation lorsque l'alimentation est testée en 1 fois, il peut également être installé avec des appareils de test H.V. pour répondre à la demande de test H.V.
2Le compartiment du transformateur peut être choisi S11, S13 ou autre transformateur à faible consommation d'huile et transformateur de type sec.Le compartiment du transformateur est équipé de systèmes de refroidissement par vent et d'éclairage à démarrage automatique..
3Le compartiment à basse tension peut être fabriqué selon les besoins des utilisateurs, il adopte une structure fixe ou assemblée pour être un système d'alimentation électrique,il a de nombreuses fonctions telles que la distribution de la lumière,distribution de l'électricité, la puissance réactive, les tests de puissance électrique, etc. pour améliorer la qualité de la distribution d'énergie et satisfaire l'utilisateur.
Ce corps de sous-station est principalement composé de matériaux métalliques, d'acier inoxydable, de matériaux non métalliques... qui peuvent être choisis par les utilisateurs et les clients.
Cette sous-station est une unité de distribution et d'alimentation d'énergie très importante dans le réseau de câbles électriques.distributionIl est largement utilisé dans les entreprises industrielles et minières, les quartiers résidentiels, les hôpitaux, les centres commerciaux,bâtiments de grande hauteur et autres systèmes de distribution.
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
