| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-25/13. Je vous en prie.2 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Type de transformateur: | autres appareils | Capacité: | 25 KVA ou personnalisé |
|---|---|---|---|
| Méthode de refroidissement: | ONAN/KNAN | Hausse de la température: | 65°C |
| Voltage primaire: | 13200GrdY/7620 | Voltage secondaire: | Pour les appareils à commande numérique: |
| Phases: | Une seule phase | Matériau d'enroulement: | D'autres métaux |
| Surligner: | Transformateur de distribution monté sur un poteau,Transformateur de distribution monté sur un poteau de 25 kW,Transformateur monophasique 13 |
||

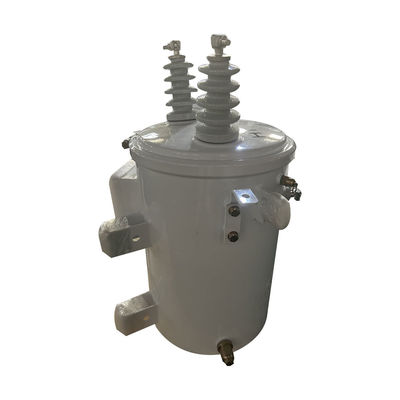

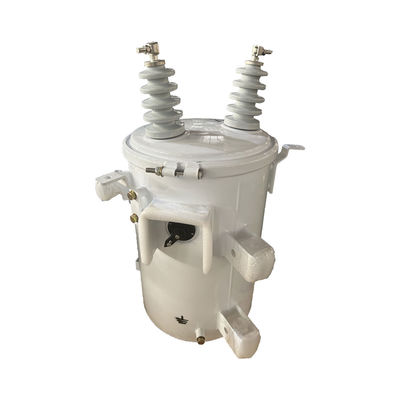

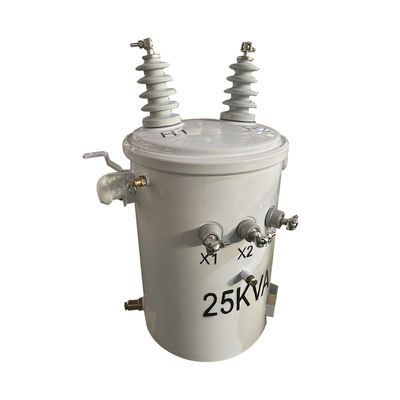

Transformateur de distribution monophasé de 25kva de 13,2 à 240 KV 37,5 KV 50 KV 250 KV 100 KV 150
Dans le réseau de distribution avec alimentation décentralisée, le transformateur monophasique présente des avantages importants en tant que transformateur de distribution.Il peut réduire la longueur des lignes de distribution basse tensionIl adopte une structure de noyau en fer trempé à haut rendement et économe en énergie.Le transformateur est caractérisé par l'adoption d'une méthode d'installation de suspension de type pivot, un petit volume, un petit investissement dans la construction d'infrastructures, une réduction du rayon d'alimentation électrique basse tension et peut réduire les pertes de lignes basse tension de plus de 60%.Le transformateur adopte une structure entièrement scellée avec une forte capacité de surcharge, haute fiabilité en fonctionnement continu, entretien simple et longue durée de vie.
Caractéristique standard
*Conception rentable
* Haute efficacité et faible bruit
*Capacité à double tension
*Le revêtement est conforme ou supérieur à la norme IEEE C57
*Excellente étanchéité pour une protection contre les facteurs environnementaux
*Bouches à basse tension de type polymère

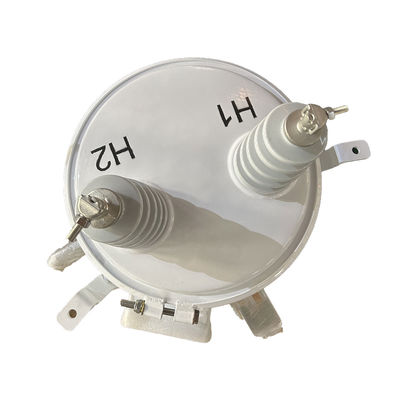

*Bouches à haute tension de type porcelaine
*Couverture pratique ou boîtiers de tension montés sur le côté

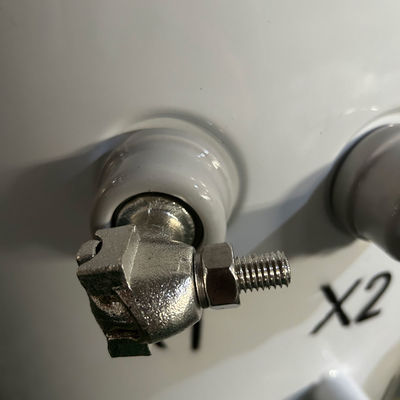

*Terminaux de type épée ou pince
* Compatible à la fois avec l'huile minérale et l'huile végétale biodégradable comme huile isolante
* Disposition d'un support d'arrêt de surtension, avec des supports disponibles si nécessaire
Principales données
| Type de transformateur | Transformateur de distribution aérienne de type classique |
| Configuration du transformateur | Poteaux remplis de liquide montés |
| Type de polarité du transformateur | Soustractif |
| Phases | Une seule phase |
| Capacité | 25 KVA |
| Voltage primaire | 13200GrdY/7620 |
| Classe de tension primaire | Classe 15 kV |
| BIL primaire | 95 kV |
| Voltage secondaire | Pour les appareils à commande numérique: |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Touchez le changement | Changement de pression à 5 positions avec poignée de commande externe |
| Appuyez sur Qty | (2) FCAN ci-dessus, (2) FCBN ci-dessous |
| Appuyez sur % | 20,5% |
| Appuyez sur l' emplacement du changement | Au milieu du corps du réservoir, à gauche des dispositifs de montage |
| Impédance | 20,5% typique |
| Poids du liquide* | 99.21 lb |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Niveau sonore | 48 dBA |
| Dimensions* | 21.65''-W x 24.8''-D x 40.16''-H |
| Poids total (liquide rempli) * | 470 livres |
Les spécifications
| Transformateur immergé dans l'huile monophasique de 10kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | Les équipements électroniques | 10,8 à 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Les accessoires
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
