| Nom De Marque: | WINLEY |
| Numéro De Modèle: | S-2500/15 |
| Nombre De Pièces: | 1 unité |
| Prix: | $5000-$150000 |
| Détails De L'emballage: | boîtier en contreplaqué |
| Conditions De Paiement: | T/T |

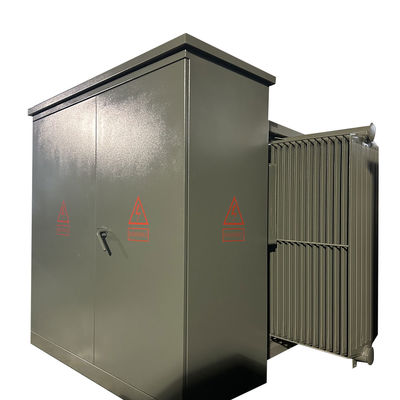

Transformateur monté sur un tampon à trois phases de 2500 Kva4160V à 480 V
Définition:
Nous pouvons réaliser cette sous-station selon les exigences des utilisateurs et des clients en fonction de leur dessin/diagramme de ligne unique (SLD) et de leurs besoins.V.norme IEC 62271-200.

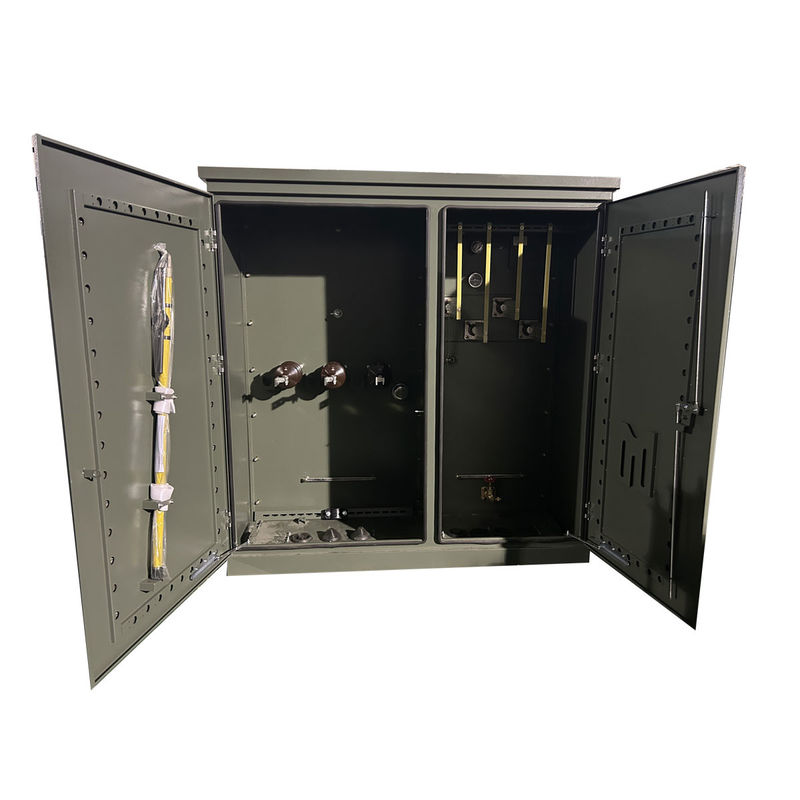

Le compartiment HV et LV est opérationnel.
1) Le compartiment H.V. dispose de diverses méthodes d'alimentation lorsque l'alimentation est testée en 1 fois, il peut également être installé avec des appareils de test H.V. pour répondre à la demande de test H.V.
2Le compartiment du transformateur peut être choisi S11, S13 ou autre transformateur à faible consommation d'huile et transformateur de type sec.Le compartiment du transformateur est équipé de systèmes de refroidissement par vent et d'éclairage à démarrage automatique..
3Le compartiment à basse tension peut être fabriqué selon les besoins des utilisateurs, il adopte une structure fixe ou assemblée pour être un système d'alimentation électrique,il a de nombreuses fonctions telles que la distribution de la lumière,distribution de l'électricité, la puissance réactive, les tests de puissance électrique, etc. pour améliorer la qualité de la distribution d'énergie et satisfaire l'utilisateur.
Ce corps de sous-station est principalement composé de matériaux métalliques, d'acier inoxydable, de matériaux non métalliques... qui peuvent être choisis par les utilisateurs et les clients.
Cette sous-station est une unité de distribution et d'alimentation d'énergie très importante dans le réseau de câbles électriques.distributionIl est largement utilisé dans les entreprises industrielles et minières, les quartiers résidentiels, les hôpitaux, les centres commerciaux,bâtiments de grande hauteur et autres systèmes de distribution.

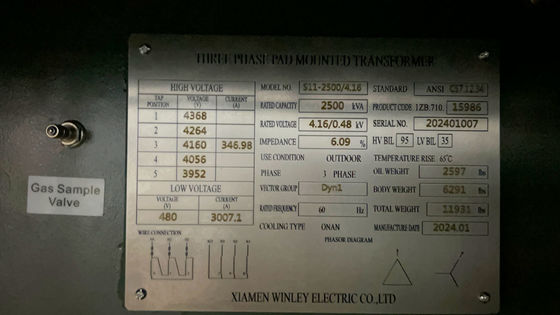

Principales données
| Données de spécifications de 2500 KVA | |||
| Je ne veux pas. | Détails | Unité | Spécification |
| 1 | Le type | ~ | monté sur le tampon, alimentation radiale |
| 2 | Capacité nominale | KVA | 2500 |
| 3 | Numéro de phase | ~ | 3 |
| 4 | Voltage primaire | V | 4160 |
| 5 | Termination primaire | ~ | Pour les produits du noir ou du vert |
| 6 | Voltage secondaire | V | 480Y/277 |
| 7 | Connexion secondaire | ~ | 12 trous |
| 8 | Type de prise | ~ | écoute hors circuit |
| 9 | Plage de détection | % | ± 2*2,5% |
| 10 | Méthode de refroidissement | ~ | Onan |
| 11 | Fréquence nominale | Hz | 60 |
| 12 | Groupe vecteur | ~ | Dyn1 |
| 13 | Classe d'isolation | ~ | A ((105)°C) |
| 14 | Hausse de température | Le K. | 65 |
| 15 | Perte au déchargement | W | 2700 |
| 16 | Perte de charge (85°C) | W | 23200 |
| 17 | Impédance | % | 5.0 à 7.5 |
| 18 | Matériau d'enroulement | ~ | de cuivre |
Caractéristique
1- Commutation primaire
Un changement de position de tap.
2) 4 position de commutateur de rupture de charge, peut être actionné à l'aide d'un bâton chaud et permet une flexibilité dans la réparation et l'entretien.
2.connexion de finition
1) Les câbles d'alimentation primaires sont reliés par des connecteurs de coude.
2)Porte-bouches à serrage externe avec inserts de frein de charge.
3)Bouches intégrées ou non intégrées.
4) Termination secondaire Les boîtiers à serrage externe avec NEMA 4 trous, 6 trous, 8 trous, 10 trous ou 12 trous sont disponibles.
3.dispositif de protection
1) Les fusibles à baïonnette sont des fusibles à limite de courant partielle.
2) Dispositif de levage de pression à action automatique.
3) Indicateur de niveau d'huile.
4) Témpéromètre de l'huile.
5) Vacuumomètre de pression.
6) Vanne de drainage avec échantillonneur.
7)Classe de distribution, détecteurs d'oxydes métalliques, 3 à 36 kV.
8)Classe de distribution, arrêteurs de foudre de type soupape, de 3 à 27 kV.
Spécification
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
|
