| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-5000/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | Capacité: | 5000KVA |
|---|---|---|---|
| Voltage primaire: | Pour l'électricité | Voltage secondaire: | 480Y/277 |
| Groupe vecteur: | Dyn1 | Hausse de température: | 65°C |
| Impédance (typique): | 50,75% | Matériau d'enroulement: | D'aluminium |
| Surligner: | Transformateur de type huile 5000kva,13Transformateur de type huile électrique de 8 kW,Transformateur monté sur le tampon de 5000 KVA |
||

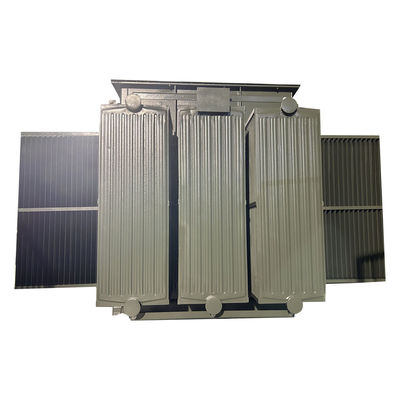

13.8kv Transformateur électrique de type huile monté sur trois plaquettes en 3 phases 5000kva
Résultats
1) La structure est compacte et raisonnable, et le volume est faible, ce qui ne représente qu'environ un tiers de la boîte de remplacement de même capacité de style européen;
2) Structure entièrement scellée, entièrement isolée, pas besoin de mettre en place des barrières de sécurité et garantie fiable de la sécurité personnelle;
3) Il existe une variété de systèmes d'alimentation électrique au choix des utilisateurs, qui peuvent adopter une alimentation électrique terminale et réaliser un réseau d'anneau ou une alimentation électrique double;
4) Le transformateur de puissance S11 est adopté, qui présente une faible perte, une faible augmentation de température et une forte capacité de surcharge;
5) Des fusibles doubles (fusible de protection de secours + fusible de raccordement) sont utilisés pour la protection,et le fusible à fusible enfichable présente les caractéristiques de double sensibilité au courant et à la température pour assurer le fonctionnement sûr et fiable du produit;
6) Le connecteur de câble 200A peut être branché et débranché sous charge, et peut être utilisé comme interrupteur de charge en cas d'urgence.
7) L'enroulement adopte la connexion Dyn11 et le noyau de fer adopte une structure en trois phases à quatre colonnes, de sorte que le produit peut fonctionner sous toute charge asymétrique et que le point neutre ne dérive pas,la tension est stable, la qualité de l'alimentation électrique est élevée, l'armoire se réchauffe, le bruit est faible et les performances de protection contre la foudre sont bonnes;

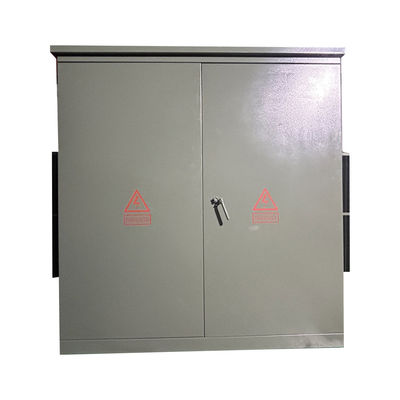

8) L'armoire adopte une conception anti-corrosion et un traitement spécial de peinture par pulvérisation, belle et nouvelle, adaptée à divers environnements, et atteint l'effet d'embellir la ville.
Détails du produit
Principales données
| données de spécifications | |||
| Je ne veux pas. | Détails | Unité | Spécification |
| 1 | Le type | ~ | monté sur le tampon, alimentation en boucle |
| 2 | Capacité nominale | KVA | 5000 |
| 3 | Numéro de phase | ~ | 3 |
| 4 | Voltage primaire | V | 13800Je vous en prie. |
| 5 | Bouches primaires | ~ | 600A boîtier |
| 6 | Voltage secondaire | V | 480Y/277 |
| 10 | Méthode de refroidissement | ~ | Onan |
| 11 | Fréquence nominale | Hz | 60 |
| 12 | Groupe vecteur | ~ | Dyn1 |
| 13 | Classe d'isolation | ~ | Une |
| 14 | Hausse de température | Le K. | 65 |
| 15 | Perte au déchargement | W | 4310 |
| 16 | Perte de charge (75°C) | W | 31000 |
| 17 | Impédance | % | 7.5 |
| 18 | Matériau d'enroulement | ~ | en cuivre ou en aluminium |
| 19 | Matériau de base | ~ | acier au silicium |
| 20 | Matériau de refroidissement | huile minérale | |
| 21 | Matériau de logement | ~ | Acier inoxydable 304 |
| 22 | Couleur du boîtier | ~ | vert de mousse |
| 23 | Condition de fonctionnement | ~ | à l'intérieur ou à l'extérieur |
| 24 | Le niveau de la mer | M | ≤ 1000 |
| 25 | La norme | ~ | ASNI |
Structure du produit

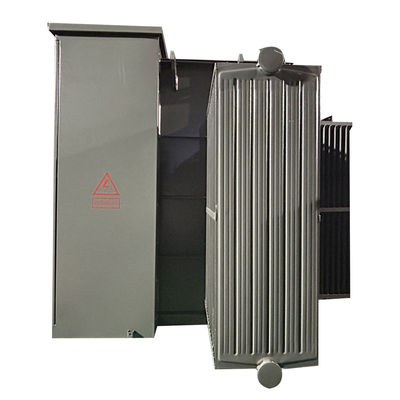

1) La partie transformatrice et la partie du boîtier de commande de la variante américaine, dont la partie transformatrice est une structure entièrement scellée,et l'huile isolante peut être deux types d'huile à point d'allumage élevé ou d'huile ordinaire.

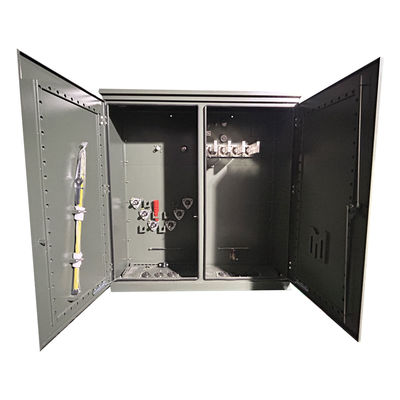

2)L'armoire de commande est divisée en une chambre haute tension et une chambre basse tension.

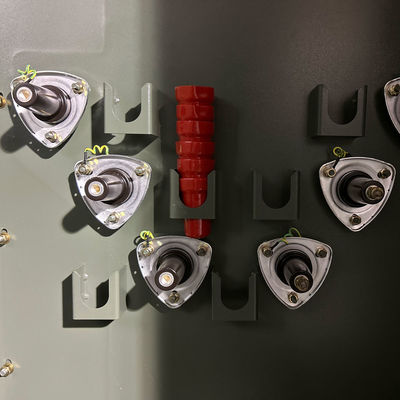

3)La salle haute tension est équipée de: prise de câble haute tension, arrêt de foudre, manche de commande du commutateur de charge, manche du commutateur de décharge non excitation, fusible de raccordement, soupape de décharge de pression,thermomètre, manomètres de pression, manomètres de position d'huile, bouchons de remplissage d'huile, vannes de vidange d'huile, etc., interrupteurs de charge, échangeurs de robinets à déclenchement, fusibles encastrés, etc.sont tous immergés dans l'huile de transformateur avec le noyau du transformateurLe câble haute tension et le transformateur sont reliés par des connecteurs de câble à coude.
4)Le côté basse tension peut être installé avec des disjoncteurs à air, des transformateurs de courant, ainsi que des compteurs d'énergie électrique, des ampéromètres et des voltmètres,et les circuits de sortie et les dispositifs de compensation de la capacité peuvent être configurés en fonction des besoins de l'utilisateur.
Spécification
| Transformateur monté sur une plateforme à trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
