| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-2500/13 |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | Capacité: | 2500KVA |
|---|---|---|---|
| Voltage primaire: | Pour les appareils électroniques | Voltage secondaire: | 480Y/277 |
| Groupe de vecteurs: | Dyn1 | Hausse de température: | 65°C |
| Impédance (typique): | 50,75% | Fréquence: | 60 hertz |
| Surligner: | Transformateur monté sur le plateau 2500Kva,Sous-station de distribution 13200V,Sous-station de distribution à 3 phases |
||

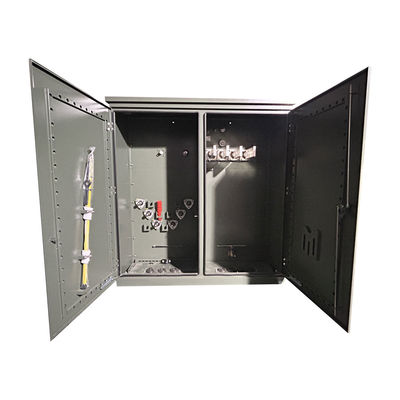

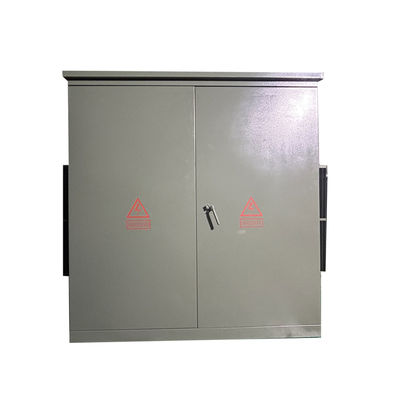

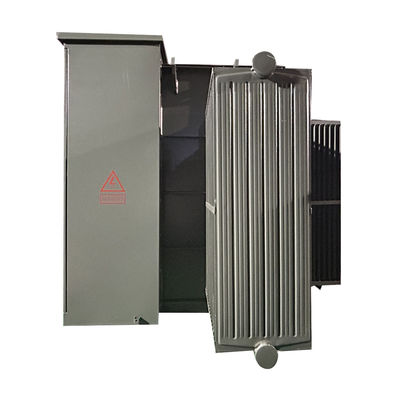

Substation de distribution électrique à transformateur monté sur une plaque à trois phases de 13200V à 480V 2500 Kva
Résultats
1) La structure est compacte et raisonnable, et le volume est faible, ce qui ne représente qu'environ un tiers de la boîte de remplacement de même capacité de style européen;
2) Structure entièrement scellée, entièrement isolée, pas besoin de mettre en place des barrières de sécurité et garantie fiable de la sécurité personnelle;
3) Il existe une variété de systèmes d'alimentation électrique au choix des utilisateurs, qui peuvent adopter une alimentation électrique terminale et réaliser un réseau d'anneau ou une alimentation électrique double;
4) Le transformateur de puissance S11 est adopté, qui présente une faible perte, une faible augmentation de température et une forte capacité de surcharge;
5) Des fusibles doubles (fusible de protection de secours + fusible de raccordement) sont utilisés pour la protection,et le fusible à fusible encastré présente les caractéristiques de double sensibilité au courant et à la température pour assurer le fonctionnement sûr et fiable du produit;
6) Le connecteur de câble 200A peut être branché et débranché sous charge, et peut être utilisé comme interrupteur de charge en cas d'urgence.
7) L'enroulement adopte la connexion Dyn11 et le noyau de fer adopte une structure en trois phases à quatre colonnes, de sorte que le produit peut fonctionner sous toute charge asymétrique et que le point neutre ne dérive pas,la tension est stable, la qualité de l'alimentation est élevée, l'armoire se réchauffe, le bruit est faible et les performances de protection contre la foudre sont bonnes;
8) L'armoire adopte une conception anti-corrosion et un traitement spécial de peinture par pulvérisation, belle et nouvelle, adaptée à divers environnements, et atteint l'effet d'embellir la ville.
Principales données
| Phases | Trois phases |
| Capacité | 2500 KVA |
| Groupe de vecteurs | YnD1 |
| Voltage primaire | 480Y/277 |
| Classe de tension primaire | 1Classe de 2 kV |
| Phasor primaire | Le Wye-N |
| BIL primaire | 30 KV |
| Voltage secondaire | 13200GrdY/7620 |
| Classe de tension secondaire | Classe 15 kV |
| Phasor secondaire | Wye au grain |
| BIL secondaire | 95 KV |
| Fréquence | 60 Hz |
| Hausse de température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Impédance (typique) | 50,75% |
| Rating du commutateur de rupture de charge | 200 ampères et 15 kV |
| Localisation du commutateur de rupture de charge | Compartiment avant haute tension (HV) |
| Normes d'efficacité | Répond aux normes du DOE 2016 et aux normes ANSI/IEEE |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Niveau sonore | 61 dBA |
| Classification de l'élévation | 3300 pieds (1000 mètres) au-dessus du niveau de la mer |
| Matériau de base | Acier orienté grain |
| Matériau du réservoir | Acier revêtu |
| Poids à sec (hors huile) * | 4,566 lb |
| Poids total (liquide rempli) * | 10,567 lb |
| Efficacité en % | 990,10% |
| Aucune perte de charge (en watts) | +/- 2 100 W |
| Perte totale de charge (en watts) à 100% | +/- 14 500 W |
Caractéristique
• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.
• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après
la porte basse tension est ouverte.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.
• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.
• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus
et inférieure à la valeur nominale.
• Un trou à main de 10 x 18 (ou 14 x 25) dans le transformateur
couverture du réservoir.
• Peint en vert olive (Munsell 7GY 3.29/1.5).
• Conçus, fabriqués et testés conformément aux
avec les dernières normes ANSI
Spécification
| Transformateur monté sur une plate-forme en trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
