| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | D-50/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $1000-$10000 |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | une seule phase | Capacité nominale: | 50KVA ou adapté aux besoins du client |
|---|---|---|---|
| Voltage primaire: | 12470GrdY/7200 | Voltage secondaire: | 240/120 |
| Hausse de température: | 65°C | Classe de refroidissement: | ONAN |
| Matériau d'enroulement: | D'autres métaux | Efficacité: | 99,00% |
| Surligner: | 99.00% Transformateur monté sur le tampon,Transformateur monté sur le plateau 12,47Kv |
||

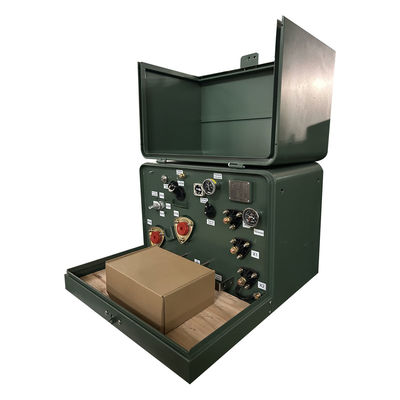

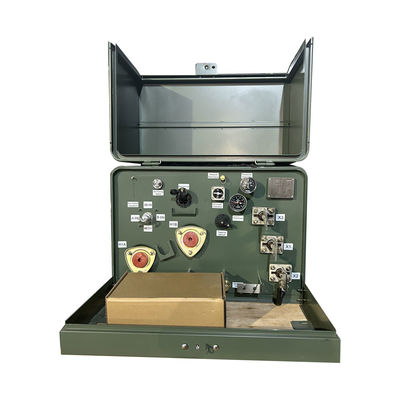

Transformateur monteur à plateau à phase unique de 50 Kva, de 12,47 Kv à 208 V
Le transformateur monophasé est un transformateur de distribution immergé dans l'huile. Le transformateur traditionnel est conçu dans une coque de type boîte.faible bruit, faible perte, sécurité et fiabilité.Il est largement utilisé dans les quartiers résidentiels, les centres commerciaux, les hôpitaux, les parcs, les écoles, etc. Les transformateurs montaient sur des plaquettes monophasiques sont auto-refroidis,disponible en boucle ou en alimentation radiale, et sont à l'arrêt,répondez ou dépassez les normes ANSI/CSA/IEEE.
Principales données
| Type de transformateur | Montage sur plateau, type II |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Une seule phase |
| Capacité | 50 KVA |
| Groupe de vecteurs | II6 |
| Voltage primaire | Le montant de l'aide est fixé au montant de l'aide. |
| Classe de tension primaire | Classe 15 kV |
| Phasor primaire | Wye au grain |
| BIL primaire | 95 KV |
| Voltage secondaire | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Déplacement à double enroulement en phase unique |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | ONAN; auto-refroidi |
| Impédance | 2% typique |
| Matériau d'enroulement | D'autres métaux |
| Dimensions* | 34Pour les appareils à combustion électrique, la valeur de l'échantillon doit être égale ou supérieure à: |
| Poids à sec (hors huile) * | 507.05 lb |
| Poids total (liquide rempli) * | 1432.98 livres |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Efficacité | 99Je suis désolé. |
| Aucune perte de charge (en watts) * | +/- 176 W |
| Perte de charge (en watts) | +/- 650 W |
Caractéristique
• Répondre ou dépasser les normes ANSI®, IEEE® et NEMA®
• Répond à la norme 10 CFR Partie 431 du DOE sur l'efficacité énergétique pour les transformateurs de distribution
• Le revêtement du réservoir est supérieur à IEEE Std C57.12.28TM-2005 et IEEE Std C57.12.29TM-2005 (uniquement en acier inoxydable)
• Compétence complète avec l'IEEE Std C57.12Exigences d'intégrité des boîtiers de la norme.28TM-2005
• Plaque de marque gravée au laser
• Dispositions de levage en acier inoxydable en retrait
• Dispositions de mise à la terre du réservoir
• Dispositif automatique de dépression
• huile minérale électrique
• Porte à charnière avec broches et barils en acier inoxydable
• Poche de verrouillage flottante pour un alignement facile
• Fermeture de porte en acier inoxydable
• Précautions pour le remplissage et le drainage de l'huile
• seuil amovible
• Couvercle de réservoir en dôme soudé
• Puits de bousculade à haute tension - 200 A
Photos de l'usine
Spécification
| Transformateur monophasé de 25kva à 500kva | ||||||
| Capitalité nominale (kVA) | Très haut | Le débit de courant est supérieur ou égal à: | Symbole de connexion | La norme | Impédance de court-circuit (%) | Efficacité |
| Voltage (v) | (en %) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 Les personnes physiques et morales qui ne sont pas membres de la famille | 110 220 230 400 480 | II0, II6 | Les équipements électroniques | 10,0 à 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Le dessin
Les accessoires
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
