| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-225/12.47 |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | Capacité: | 225 KVAS |
|---|---|---|---|
| Voltage primaire: | 12470GrdY/7200 | Voltage secondaire: | 480Y/277 |
| Classe de refroidissement: | KNAN; auto-refroidi | Matériau d'enroulement: | de cuivre |
| Impédance (typique): | 50,75% | Efficacité: | 99,00% |
| Surligner: | Transformateur électrique immergé dans l'huile à 3 phases,Transformateur électrique immergé dans l'huile de 225 KVA,Transformateur électrique 480V |
||

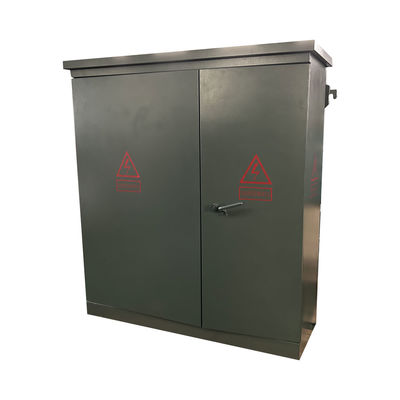

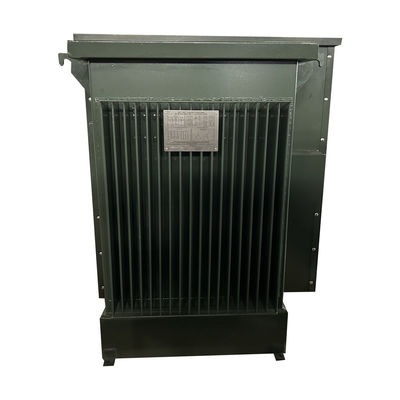

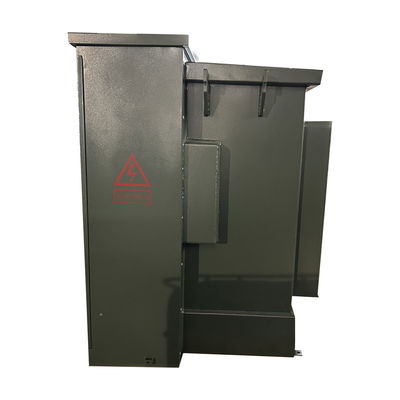

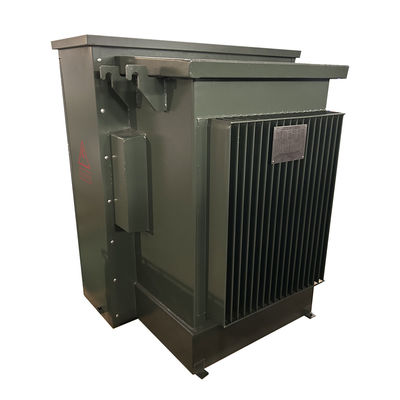

225 Kva Trois-phase Pad Monté transformateur électrique immergé dans l'huile Passer vers le bas 12,47 KV à 480V
Définition
Nous pouvons réaliser cette sous-station selon les exigences des utilisateurs et des clients en fonction de leur dessin/diagramme de ligne unique (SLD) et de leurs besoins.V.norme IEC 62271-200.
Le compartiment HV et LV est opérationnel.
1) Le compartiment H.V. dispose de diverses méthodes d'alimentation lorsque l'alimentation est testée en 1 fois, il peut également être installé avec des appareils de test H.V. pour répondre à la demande de test H.V.
2Le compartiment du transformateur peut être choisi S11, S13 ou autre transformateur à faible consommation d'huile et transformateur de type sec.Le compartiment du transformateur est équipé de systèmes de refroidissement par vent et d'éclairage à démarrage automatique..
3Le compartiment à basse tension peut être fabriqué selon les besoins des utilisateurs, il adopte une structure fixe ou assemblée pour être un système d'alimentation électrique,il a de nombreuses fonctions telles que la distribution de la lumière,distribution de l'électricité, la puissance réactive, les tests de puissance électrique, etc. pour améliorer la qualité de la distribution d'énergie et satisfaire l'utilisateur.
Ce corps de sous-station est principalement composé de matériaux métalliques, d'acier inoxydable, de matériaux non métalliques... qui peuvent être choisis par les utilisateurs et les clients.
Cette sous-station est une unité de distribution et d'alimentation d'énergie très importante dans le réseau de câbles électriques.distributionIl est largement utilisé dans les entreprises industrielles et minières, les quartiers résidentiels, les hôpitaux, les centres commerciaux,bâtiments de grande hauteur et autres systèmes de distribution.
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Opération | Opération de décroissance |
| Phases | Trois phases |
| Capacité | 225 KVA |
| Groupe de vecteurs | Je veux |
| Voltage primaire | Le montant de l'aide est fixé au montant de l'aide. |
| Classe de tension primaire | Classe 15 kV |
| Phasor primaire | Wye au grain |
| BIL primaire | 95 KV |
| Voltage secondaire | 480Y/277 |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Le Wye-N |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de la température | 65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Capacité en liquide (huile) * | - Il y en a deux. |
| Poids du liquide (huile) * | 970 livres |
| Matériau d'enroulement | de cuivre |
| Indice de température ambiante | 40°C |
| Niveau sonore | 55 dBA |
| Élevage (altitude) | 3300 pieds au-dessus du niveau de la mer |
| Matériau de base | Acier orienté grain |
| Matériau du réservoir | Acier revêtu |
| Matériau des armoires | Acier revêtu |
| Matériau de la plateforme de base | Acier revêtu |
| Dimensions* | Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées. |
| Poids à sec (hors huile) * | 1, 463 lb |
| Poids total (liquide rempli) * | 3Un peu plus de 500 kg. |
| Notes de crédit | Répondre/dépasser les notes d'efficacité du DOE de 2016 |
| Efficacité en % | 99Je suis désolé. |
| Aucune perte de charge (en watts) | +/- 400 W |
| Perte totale de charge (en watts) à 100% | +/- 2 300 W |
| Perte de charge totale (en watts) à 100% | +/- 2 700 W |
Caractéristique
• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.
• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après
la porte basse tension est ouverte.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.
• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.
• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus
et inférieure à la valeur nominale.
• Un trou à main de 10×18× (ou 14×25×) dans le transformateur
couverture du réservoir.
• Peint en vert olive (Munsell 7GY 3.29/1.5).
• Conçus, fabriqués et testés conformément aux
avec les dernières normes ANSI
Spécification
| Transformateur monté sur une plateforme à trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
