| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-3500/15 |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | Capacité: | 3750 KVA |
|---|---|---|---|
| Voltage primaire: | Pour l'électricité | Voltage secondaire: | 480Y/277 |
| Groupe vecteur: | Dyn1 | Hausse de température: | 65°C |
| Impédance (typique): | 50,75% | Fréquence: | 60 hertz |
| Surligner: | 3750 Transformateur monté sur un tampon Kva,Transformateur monté sur plateau 480V,Transformateur à trois phases 13 |
||

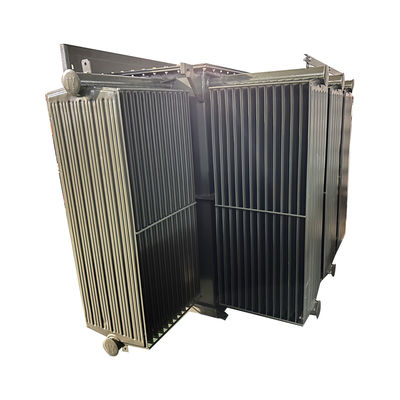

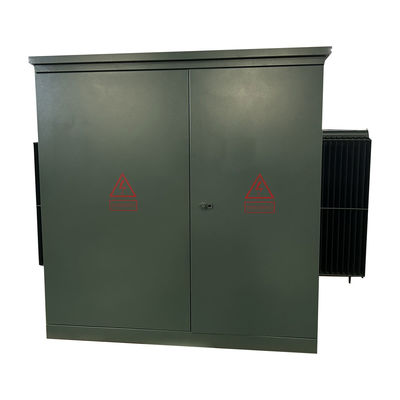

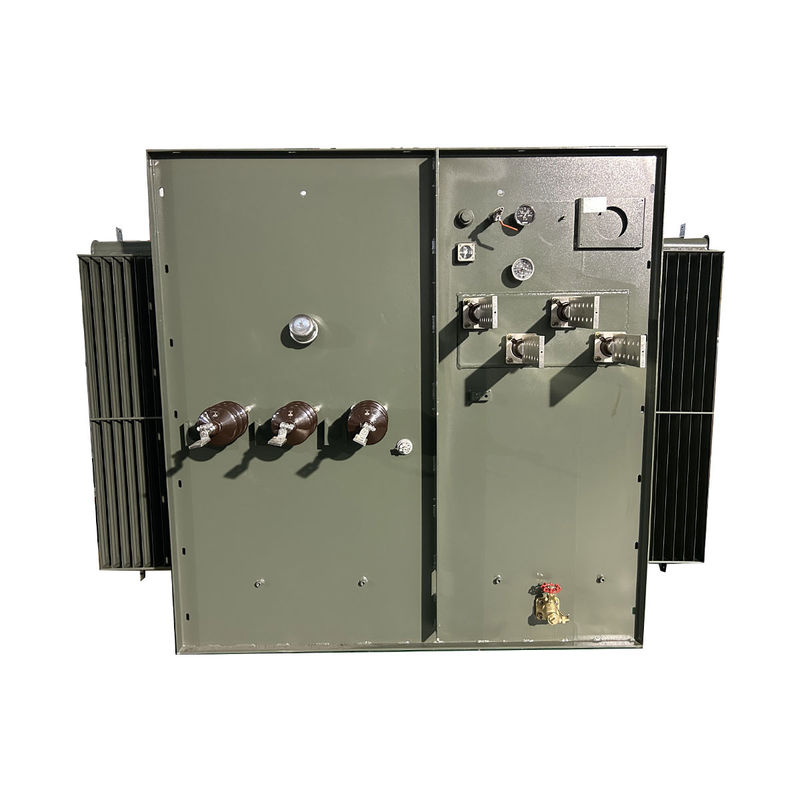

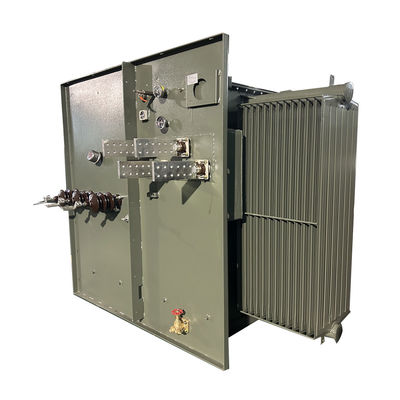

2500Kva 3750 Kva Transformateur à trois phases monté sur un tampon Passer de 13,8 KV à 480 V
Un transformateur monté sur le plateau est un transformateur de distribution d'énergie électrique monté au sol dans un boîtier en acier verrouillé monté sur un plateau de béton.Puisque tous les points de connexion chargés sont fermement enfermés dans un boîtier métallique mis à la terre, un transformateur sur support peut être installé dans des endroits où il n'y a pas de place pour une enceinte clôturée.
Principales données
| données de spécifications | |||
| Je ne veux pas. | Détails | Unité | Spécification |
| 1 | Le type | ~ | monté sur le tampon, alimentation en boucle |
| 2 | Capacité nominale | KVA | 3750 |
| 3 | Numéro de phase | ~ | 3 |
| 4 | Voltage primaire | V | 13800Je vous en prie. |
| 5 | Bouches primaires | ~ | 600A boîtier |
| 6 | Voltage secondaire | V | 480Y/277 |
| 10 | Méthode de refroidissement | ~ | Onan |
| 11 | Fréquence nominale | Hz | 60 |
| 12 | Groupe vecteur | ~ | Dyn1 |
| 13 | Classe d'isolation | ~ | Une |
| 14 | Hausse de température | Le K. | 65 |
| 15 | Perte au déchargement | W | 3610 |
| 16 | Perte de charge (75°C) | W | 27300 |
| 17 | Impédance | % | 7.5 |
| 18 | Matériau d'enroulement | ~ | en cuivre ou en aluminium |
| 19 | Matériau de base | ~ | acier au silicium |
| 20 | Matériau de refroidissement | huile minérale | |
| 21 | Matériau de logement | ~ | Acier inoxydable 304 |
| 22 | Couleur du boîtier | ~ | vert de mousse |
| 23 | Condition de fonctionnement | ~ | à l'intérieur ou à l'extérieur |
| 24 | Le niveau de la mer | M | ≤ 1000 |
| 25 | La norme | ~ | ASNI |
Caractéristique
• fonctionnement à 60 Hz.
• une élévation moyenne de l'enroulement à 65°C.
• Systèmes d'alimentation radial et en boucle.
• type de terminaux frontaux HV morts et en marche.
• HV BIL 45 150 kV (Front mort) 200 kV (Front en direct).
• LV BIL 30 ¢ 60 kV.
• Fermeture à trois points de la porte basse tension.
• Porte haute tension, qui ne peut être ouverte qu'après
la porte basse tension est ouverte.
• Parement en acier rigide.
• Le réservoir du transformateur soudé du couvercle à la base.
• Plaque de nom permanente.
• Remplissage de l'enveloppe du tuyau NPT d'un pouce.
• Les tampons de mise à la terre des réservoirs ANSI.
• Une valve de drainage de 1 pouce et un échantillonneur.
• Valve automatique de dégagement de pression (35 SCFM).
• échangeur de robinets avec (2) 2,5% de robinets à pleine capacité au-dessus
et inférieure à la valeur nominale.
• Un trou à main de 10×18× (ou 14×25×) dans le transformateur
couverture du réservoir.
• Peint en vert olive (Munsell 7GY 3.29/1.5).
• Conçus, fabriqués et testés conformément aux
avec les dernières normes ANSI
Spécification
| Transformateur monté sur une plateforme à trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
