| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | WINLEY |
| Certification: | CE,ISO |
| Numéro de modèle: | S-1500/35 - Résultats de l'enquête |
| Quantité de commande min: | 1 unité |
| Prix: | $5000-$150000 |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
| Phases: | troisième phase | Capacité: | 1500 KVA ou personnalisé |
|---|---|---|---|
| Voltage primaire: | 34500V ou personnalisé | Voltage secondaire: | 208Y/120 |
| Groupe de vecteurs: | Dyn1 | Hausse de température: | 65°C |
| Impédance (typique): | 50,75% | Fréquence: | 50/60 Hz |
| Surligner: | Transformateur monté sur plateau selon les normes IEEE,Transformateur monté sur une plate-forme à 3 phases ANSI,Transformateur d'alimentation en boucle de 35 kV |
||

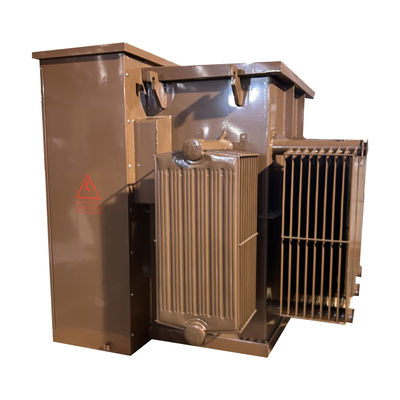

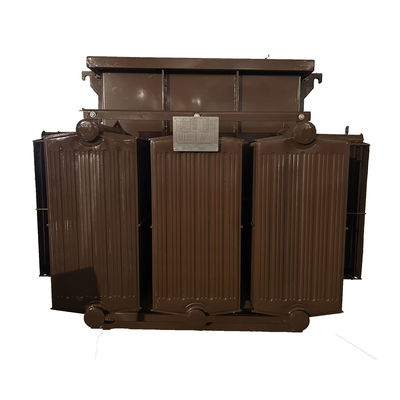

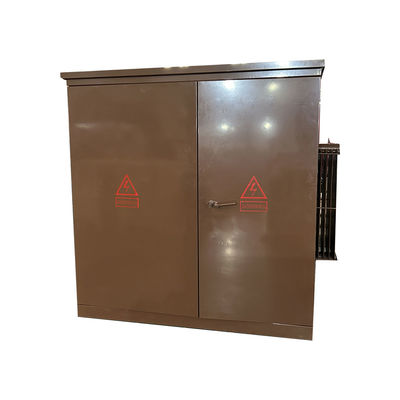

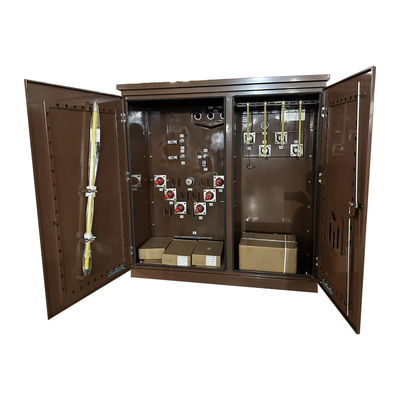

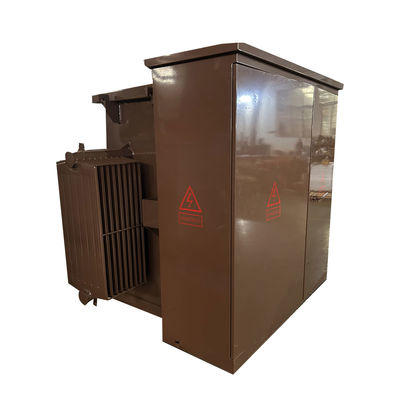

1000 Kva 1500kVA 35kV boîte d'alimentation à trois phases transformateur monté sur plateau Normes ANSI IEEE
Résultats
1) La structure est compacte et raisonnable, et le volume est faible, ce qui ne représente qu'environ un tiers de la boîte de remplacement de même capacité de style européen;
2) Structure entièrement scellée, entièrement isolée, pas besoin de mettre en place des barrières de sécurité et garantie fiable de la sécurité personnelle;
3) Il existe une variété de systèmes d'alimentation électrique au choix des utilisateurs, qui peuvent adopter une alimentation électrique terminale et réaliser un réseau d'anneau ou une alimentation électrique double;
4) Le transformateur de puissance S11 est adopté, qui présente une faible perte, une faible augmentation de température et une forte capacité de surcharge;
5) Des fusibles doubles (fusible de protection de secours + fusible de raccordement) sont utilisés pour la protection,et le fusible à fusible encastré présente les caractéristiques de double sensibilité au courant et à la température pour assurer le fonctionnement sûr et fiable du produit;
6) Le connecteur de câble 200A peut être branché et débranché sous charge, et peut être utilisé comme interrupteur de charge en cas d'urgence.
7) L'enroulement adopte la connexion Dyn11 et le noyau de fer adopte une structure en trois phases à quatre colonnes, de sorte que le produit peut fonctionner sous toute charge asymétrique et que le point neutre ne dérive pas,la tension est stable, la qualité de l'alimentation est élevée, l'armoire se réchauffe, le bruit est faible et les performances de protection contre la foudre sont bonnes;
8) L'armoire adopte une conception anti-corrosion et un traitement spécial de peinture par pulvérisation, belle et nouvelle, adaptée à divers environnements, et atteint l'effet d'embellir la ville.
Principales données
| Type de transformateur | Montage sur plateau, type compartimenté |
| Configuration du transformateur | Pad rempli de liquide monté |
| Type d'alimentation du transformateur | Alimentation en boucle |
| Phases | Trois phases |
| Capacité | 1.5 MVA (1500 KVA) |
| Groupe de vecteurs | DYN1 |
| Voltage primaire | Pour les appareils électroniques |
| Classe de tension primaire | Classe 35 kV |
| Phasor primaire | Le Delta |
| BIL primaire | 150 kV |
| Voltage secondaire | 208Y/120 |
| Classe de tension secondaire | 1Classe de 2 kV |
| Phasor secondaire | Le Wye-N |
| BIL secondaire | 30 KV |
| Fréquence | 60 Hz |
| Hausse de température | 55/65°C |
| Classification de l'isolation | Isolation de classe E - 120°C, 248°F |
| Classe de refroidissement | KNAN; auto-refroidi |
| Touchez le changement | Changement d'appareil à 5 positions |
| Impédance | 50,75% |
| Type de connexion primaire | Front mort |
| Méthode de protection primaire par sur courant | Fusés, immergés dans l'huile |
| Rating du facteur K (atténuation harmonique) | Le code de l'établissement |
| Matériau d'enroulement | D'autres métaux |
| Indice de température ambiante | 40°C |
| Plage de température de fonctionnement ambiante | -40°C à +40°C (-50°F à +104°F) |
| Niveau sonore | 58 dBA |
| Dimensions* | 73"W x 69"D x 73"H |
| Poids total (liquide rempli) * | 6,834 lb |
| Efficacité en % | 99.30% |
| Aucune perte de charge (en watts) | +/- 1 900 W |
| Perte totale de charge (en watts) à 100% | +/- 10 500 W |
Spécification
| Transformateur monté sur une plate-forme en trois phases | ||||
| Puissance nominale (KVA) | Le niveau de tension est supérieur au niveau de la tension. | Basse tension (V) | Perte (W) | |
| Perte en l'absence de charge (W) | Perte de charge (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ou autres |
Pour les appareils à sous-vêtements 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5 KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| Des émissions de CO2 | 1150 | 10300 | ||
| Pour les appareils électroniques | 1640 | 14500 | ||
| Pour l'aéronef | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dessin technique
Processus de production
Questions fréquentes
1Q: Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité.
2Q: Quel est le délai de livraison?
R: Temps de production de masse 15 à 25 jours.
3Q: Quelle est la durée de la garantie?
A: 24 mois de B/L. S'il y a des problèmes d'accessoires, il suffit de fournir les photos de l'accessoire endommagé, alors nous fournirons un service gratuit.Nous vous fournirons des accessoires facilement endommagés gratuitement.. nous pouvons également fournir un soutien technique si vous en avez besoin.
4. Q: Est-ce que l'OEM ou l'ODM est disponible?
R: Oui, c'est le cas! Nous sommes fabricant avec notre propre équipe de R&D, nous pouvons personnaliser les produits selon le dessin ou les exigences du client.
Services personnalisés
a. couleur personnalisée et fonction spéciale.
b. boîte personnalisée.
c. Imprimer le logo du client.
Les services personnalisés ci-dessus doivent être confirmés avant la production.
5Q: Comment contrôler la qualité des produits?
R: Notre société possède la technologie de base, toutes sortes de produits détiennent le certificat CE. Nous avons des ingénieurs professionnels. Les travailleurs sont strictement tenus de fabriquer des produits selon les dessins.Chaque processus a des instructeurs techniquesLes superviseurs de QC inspecteront régulièrement la production. Nous ferons des tests de performance des produits pendant la production, et des tests de qualité complets une fois les produits terminés.
